Sichere Herstellung von hochwertigen Formteilen

In Blumberg im südlichen Schwarzwald bei der Firma Teubert Maschinenbau GmbH wurde eine Anlage für die vollautomatische Produktion von Formteilen aus expandierbarem Polypropylen EPP mit einer Sicherheits-Komplettlösung von Safety System Products aus dem nahegelegenen Spaichingen ausgerüstet. Die nach Kundenwunsch maßgeschneiderte und hocheffiziente Anlage ermöglicht einen jährlichen Produktionsausstoß von über 10.000 speziellen, sichtbaren Formteilen für die Möbelindustrie.

Die von SSP konzipierte Sicherheitslösung für den Personen- und Anlagenschutz umfasst eine nach EN ISO 953 konstruierte Schutzumhausung, mehrere Sicherheitsschalter mit abnehmbarem Schlüssel von Fortress Interlocks, eine Schleuse mit Sicherheits-Rolltoren, berührungslose RFID-Sicherheitssensoren Safix.

Produktionsanlage für Kunststoff-Formteile

Der Anlagenbauer für Sondermaschinen Teubert bietet neben einfachen Maschinen auch die Planung von kompletten Anlagen – sei es eine einfache Maschine zur Herstellung von EPS Verpackungen, Maschinen zur vollautomatischen Dämmplatten-Produktion, Lostfoam-Maschinen, Maschinen oder Anlagen zur Herstellung von EPP Schaumteilen im Verpackungs- oder Automotiv Bereich. Die Firma Teubert kann mit ihrem weltweit tätigen Team die gesamte Palette der Partikelschäume abdecken. So auch bei dem Projekt einer komplexen EPP Schäummaschine im Bereich der Möbelteilefertigung.

Bild 1: Gesamtanlage mit dem bewährten Teubert Druckfüllsystem DMF für Partikelschäume.

Die Herausforderung

Die Maschine zeichnet sich durch eine sehr komplexe Medienverrohrung und aufwändige Kernzugsteuerung aus, welche vom Projektingenieur Helmut Bouillon entsprechend in die Maschine integriert wurde. An der Maschine kommen die bewährten Teubert DMF Druckfüll-Silos zum Einsatz, welche die einwandfreie Füllung des komplexen Formteils gewährleisten und somit für absolute Prozesssicherheit stehen.

Die Lösung – Sicherheitsprodukte aus einer Hand

1.Schlüsselaustauschsystem

Durch den erstmaligen Einsatz des Schlüsselaustauschsystems von Fortress Interlocks die SSP lieferte, sind die Teubert Ingenieure neue Wege gegangen. Dabei kann ein hohes Maß an Sicherheit an der Maschine gewährleistet werden. Die vereinfachte elektrische Verdrahtung bietet ein großes Einsparpotential und wurde bei den amerikanischen Kunden, auf Grund der Einfachheit sehr gut aufgenommen.

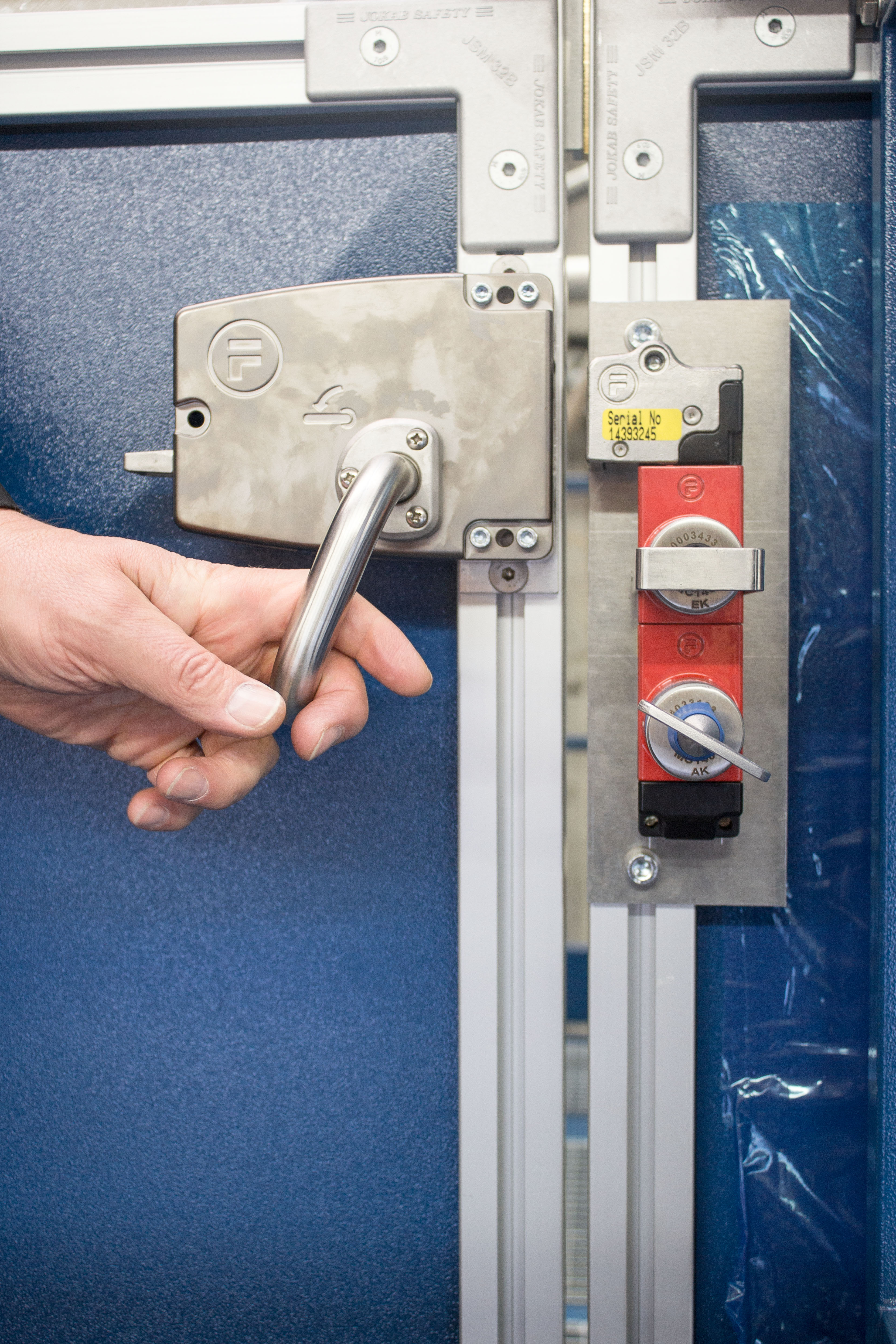

Bild 2: Der kabellose Sicherheitstürschalter amGardpro mit Extracted Key ermöglicht den höchsten Performance Level (PL e) an der Anlage

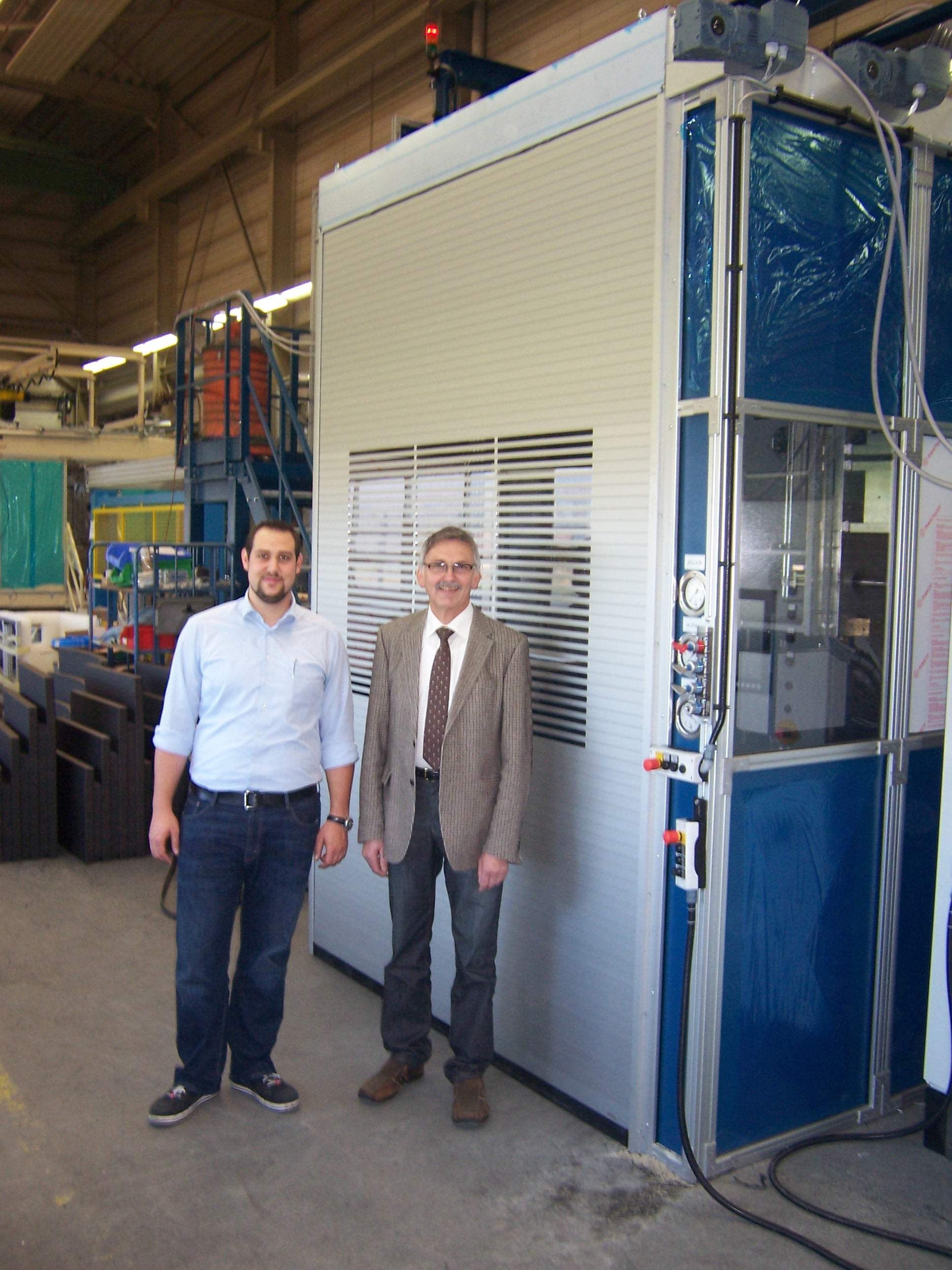

Bild 3: Die beiden Projektleiter Helmut Bouillon
von Teubert (links) und Dietmar Strangfeld von SSP
vor dem geschlossenen Sicherheitsrolltor aus
Aluminium-Schutzzaunprofilen der Firma Safety System Products.

2. Flexible Aluminium-Schutzumhausungen und Sicherheits-Rolltore

Das Unternehmen Safety System Products hat langjährige Erfahrung in der Konstruktion und dem Bau von trennenden Schutzeinrichtungen gemäß der aktuell harmonisierten Norm DIN EN 953, die den Stand der Technik darstellt.

Mit dem flexiblen System auf Basis eines eigenen Aluminium-Profils kann SSP rennende Schutzeinrichtungen so bauen, dass auch bei schwierigen Anforderungen alle Vorgaben eingehalten werden können. Ein wichtiger Vorteil des Systems ist hierbei die innovative Verbindungstechnik mit hochstabilen Beschlägen, die ein Bohren und Bearbeiten der Aluminiumprofile überflüssig macht. Dies ermöglicht auch eine einfache und schnelle Anpassung an unerwartete Situationen vor Ort.

Das System der trennenden Schutzeinrichtungen hat SSP bei der Firma Teubert durch ein neuartiges Rolltor ergänzt. Das aus Aluminiumlamellen bestehende Rolltor stellt im geschlossen Zustand eine sichere Trennung zur Gefahrenstelle dar. Mit diesem System lassen sich auch schwierige Anforderungen und kurze Abstände zu Gefahrenstellen normgerecht realisieren. Die integrierte STO-Funktion gewährleistet hierbei, dass das Tor sicherheitsgerichtet solange geschlossen bleibt, bis die nachlaufenden, gefährlichen Bewegungen sicher zum Stehen gekommen sind.

3. Türzuhaltung mit Sicherheitsschlüssel

Das Verriegelungssystem amGardpro von Fortress Interlocks eignet sich besonders für schwere, robuste Anwendungen und kann dank seiner modularen Bauweise spielend einfach an die Anforderungen des Kunden angepasst werden. Mit dem intelligenten Konzept aus Zuhaltung, Schlüsseltransfersystem und Bedienelementen löst amGardpro praktisch jede Sicherungsanwendung bis SIL3 (EN/IEC 60261) Kategorie 4 und PL e (EN / ISO 13849-1). Die Konfigurationsmöglichkeiten sind quasi unbegrenzt und reichen vom Steuermodul über Notentriegelung und Not-Aus bis hin zur Meldeleuchte und vielem mehr. Ein weiteres Highlight ist die Extracted Key - Funktion, die durch das Abziehen persönlicher Sicherheitsschlüssel optimalen Schutz bietet. Die Funktionsweise ist dabei denkbar einfach: Bevor das Personal für die Instandhaltung die Anlage betritt, muss der Sicherheitsschlüssel gezogen und mit in die Anlage genommen werden. Sollte nun die Schutztüre unbeabsichtigt geschlossen werden, kann die Anlage ohne den Schlüssel nicht gestartet werden. Des Weiteren konnte sich die Firma Teubert mit dem Schlüsselaustauschmodul (Bild 4) die Verkabelungen an einigen Wartungstüren sparen, da die Sicherheitstürschalter dort rein mechanisch zugehalten werden. Die besonders robusten Schalter von Fortress Interlocks können zudem mit einer Zuhaltekraft von über 10000 kN glänzen, sodass ein Brechen der Zunge ausgeschlossen ist.

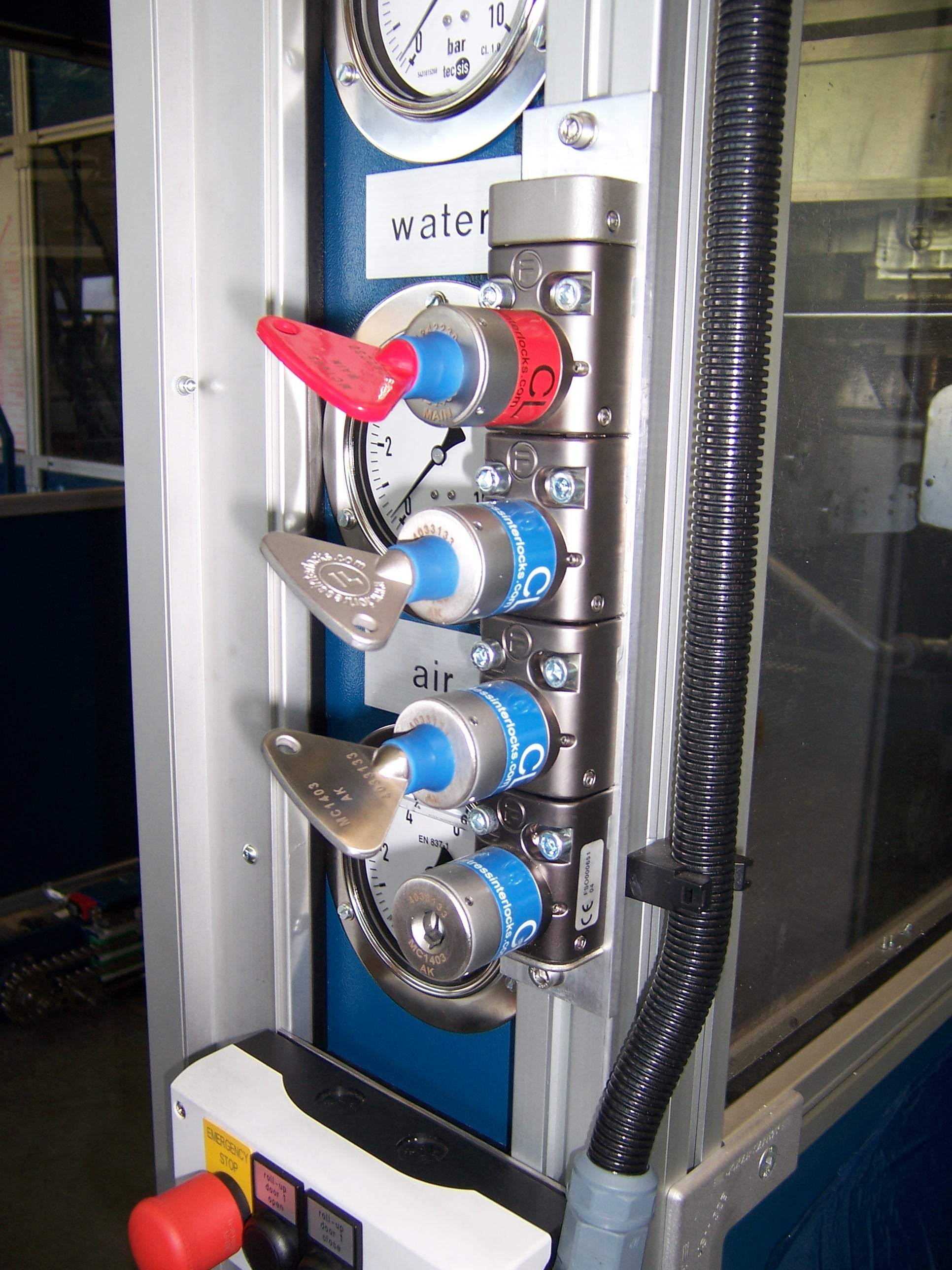

Bild 4: Das rein mechanische Schlüsselaustauschmodul von
Fortress Interlocks ermöglicht die Zuordnung der Access Keys an
3 Sicherheitstüren gemäß PL e.

Entscheidende Vorteile für den Anwender

Der betreuende Entwicklungsingenieur der Teubert Maschinenbau und sein Technischer Leiter, schätzen bei der Sicherheits-Gesamtlösung von Safety System Products die äußerst hohe Zuverlässigkeit, Wartungsfreiheit und Anpassungsfähigkeit bei Umrüstungen sowie die lange Lebensdauer.

Beide Techniker sind von der optisch ansprechenden Schutzumhausung sehr begeistert, da sie zudem sehr stabil, flexibel, schalldämmend und leicht erweiterbar ist. Bei der im Betrieb stets vorhandenen hohen Luftfeuchtigkeit ist die hohe Korrosionsbeständigkeit ein wichtiger Vorteil. Außerdem ersparen die Zaunsysteme von SSP eine Lackierung und die Zaunelemente werden bereits vormontiert geliefert.

Die Automatisierungsexperten loben auch die höchste Sicherheitsstufe bei PL e, den extrem verringerten Verdrahtungsaufwand und die beachtliche Robustheit der kabellosen Key-to-Pocket Sicherheitsschalter (Bild 2). Sehr zufrieden sind sie auch mit der Schleusenfunktion mit sicheren Rolltoren (Bild 3) sowie mit der sicheren Endlagenabfrage durch die berührungslosen Schalter Safix mit RFID und die taktil arbeitenden ASO Schaltleisten mit 2 Kontakten.

Besonders wichtig erschien der Firma Teubert der ausgezeichnete, schnelle Service, die kompetente Beratung, der problemlose Einbau, die einfache Bedienung sowie die weltweite Präsenz und Ersatzteilbeschaffung der SSP-Komponenten.
