Effektives System zur Integration der Euromap 78-Schnittstelle,
unterstützt durch mehrere Sicherheitskomponenten

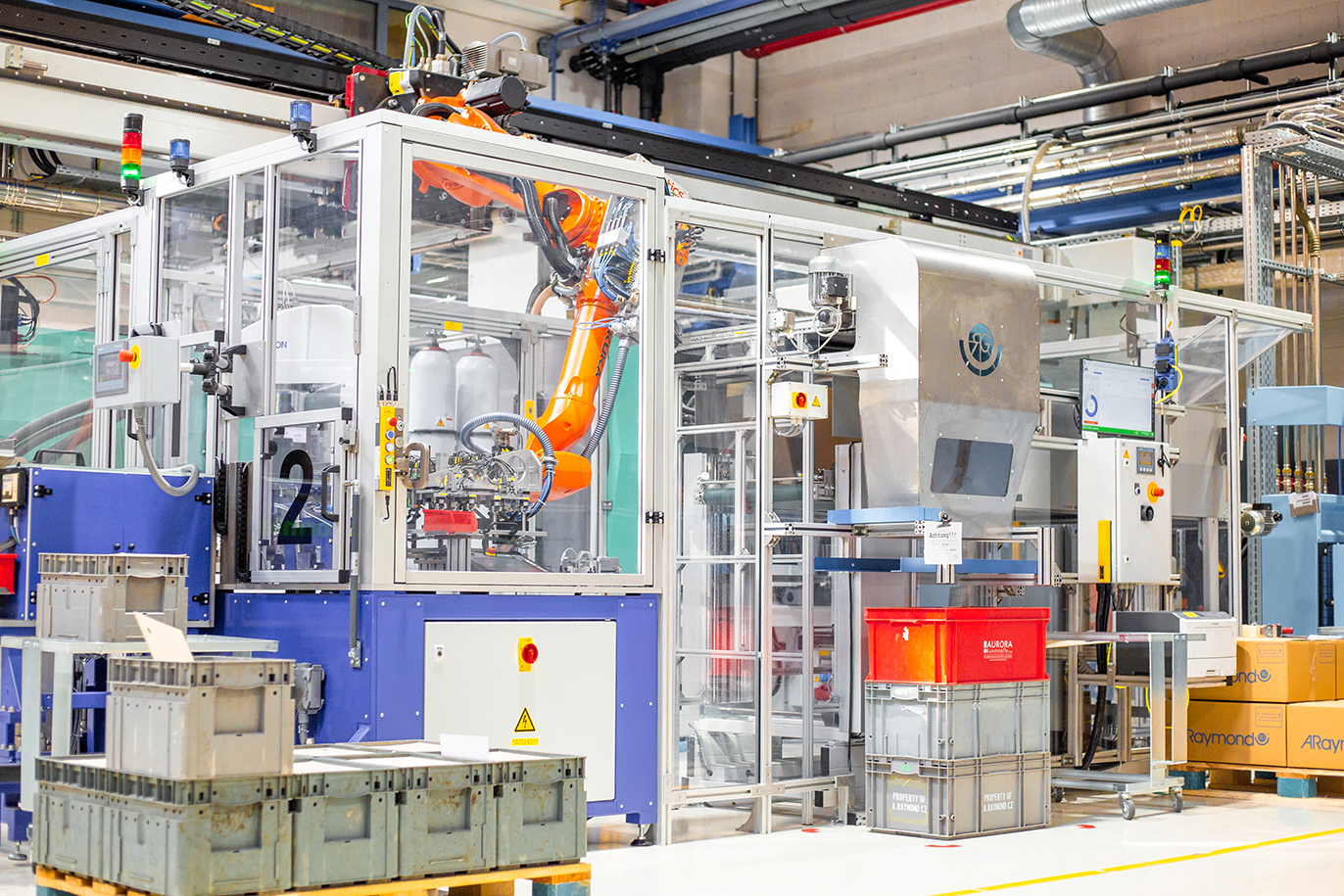

Die Firma A. Raymond GmbH & Co. KG setzt auf ein effektives System zur Integration der Euromap 78-Schnittstelle, unterstützt durch mehrere Sicherheitskomponenten. Der generelle Aufbau der Anlage umfasst eine Spritzgussmaschine der Firma Arburg, eine Zuführung für Buchsen, einen Kistenpuffer, einen 6-Achsen-Roboter auf einer Linearachse sowie einen zusätzlichen Linear-Roboter.

Die Herausforderung: EUROMAP 78 Anbindung und das Sicherheitskonzept

Die EUROMAP 78 definiert die Verbindung zwischen einer Spritzgussmaschine und einer externen Sicherheitseinrichtung. Sie verlangt ein zweikanaliges sicheres Signal (OSSD) nach dem spezifizierten Performance Level, das von einem Sicherheitsschalter oder einer Sicherheitssteuerung geliefert wird.

Bei herkömmlichen Systemen müssen bei Bedarf an weiteren Schutztüren entweder zusätzliche Schnittstellen vom Hersteller der Spritzgussmaschine angefordert werden oder eine externe Sicherheitssteuerung in einem Schaltschrank übernimmt die Zusammenführung mehrerer Schutztüren auf eine EUROMAP 78 Schnittstelle. Die Herausforderung besteht darin, mehrere Schutztüren gleichzeitig an eine EUROMAP 78 Schnittstelle anzuschließen und sicherzustellen, dass der Not-Halt-Taster an einer Tür weitere Peripheriemodule in der Applikation abschalten kann, obwohl der Anschluss nur zur Spritzgussmaschine führt. Zudem stellt sich die Frage, wie ein Hintertretschutz bzw. Pre-Reset nach DIN EN ISO 20430:2020 in die EUROMAP 78 Schnittstelle integriert werden kann.

Die Lösung: Safety Simplifier mit integrierter Euromap 78 Schnittstelle

SSP bietet eine einfache Lösung mit dem Safety Simplifier: Sicherheitsfunktionen können einfach über einen M12-Stecker an einen Safety Simplifier angeschlossen werden, der direkt an der Schutztür montiert wird. Bis zu 15 Schutztüren mit dem Safety Simplifier an eine EUROMAP 78 Schnittstelle angeschlossen werden. Der erfolgt über ein festes Kabel mit Harting-Anschluss direkt zur Spritzgussmaschine. Sicherheitsfunktionen wie Not-Halt, Türanforderung oder Reset werden direkt im Safety Simplifier umgesetzt und können ohne Programmierkenntnisse in der Software Simplifier Manager konfiguriert werden. Fertige Funktionsbausteine und vorgegebene Programme erleichtern die schnelle und einfache Programmierung der Sicherheitssteuerung. Die sicheren OSSD-Ausgänge werden erst freigegeben, nachdem alle Türen geschlossen, zugehalten und quittiert sind.

Implementierung der Euromap 78-Schnittstelle bei A. Raymond

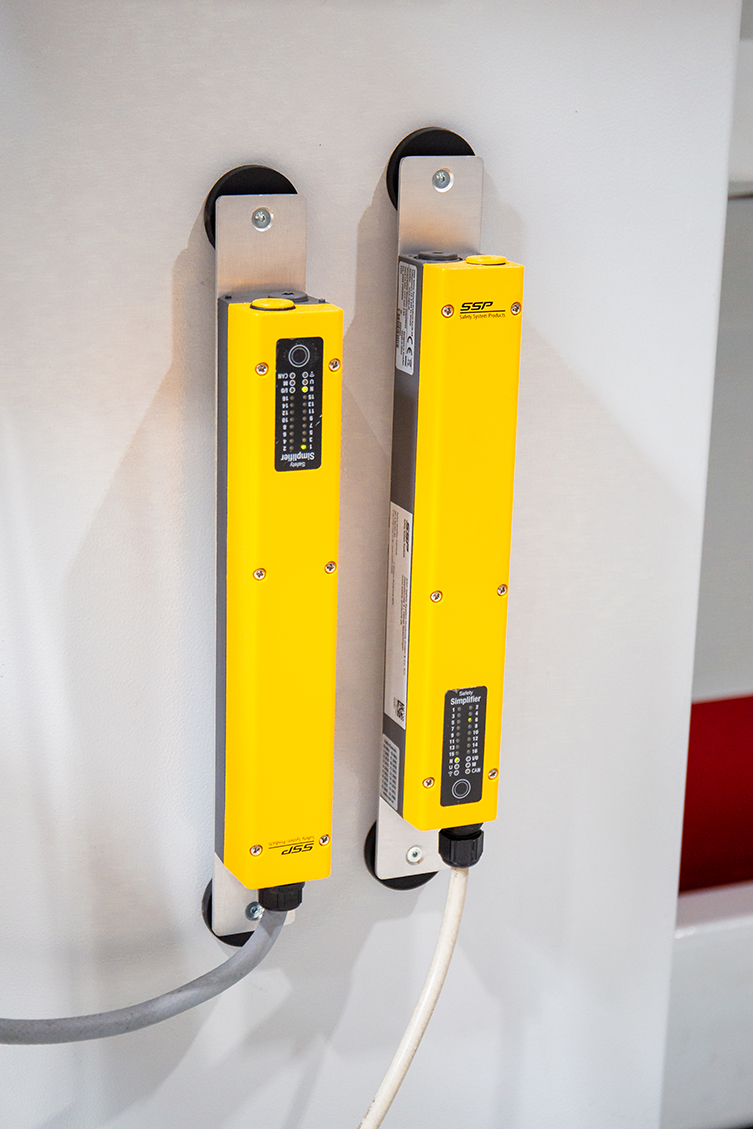

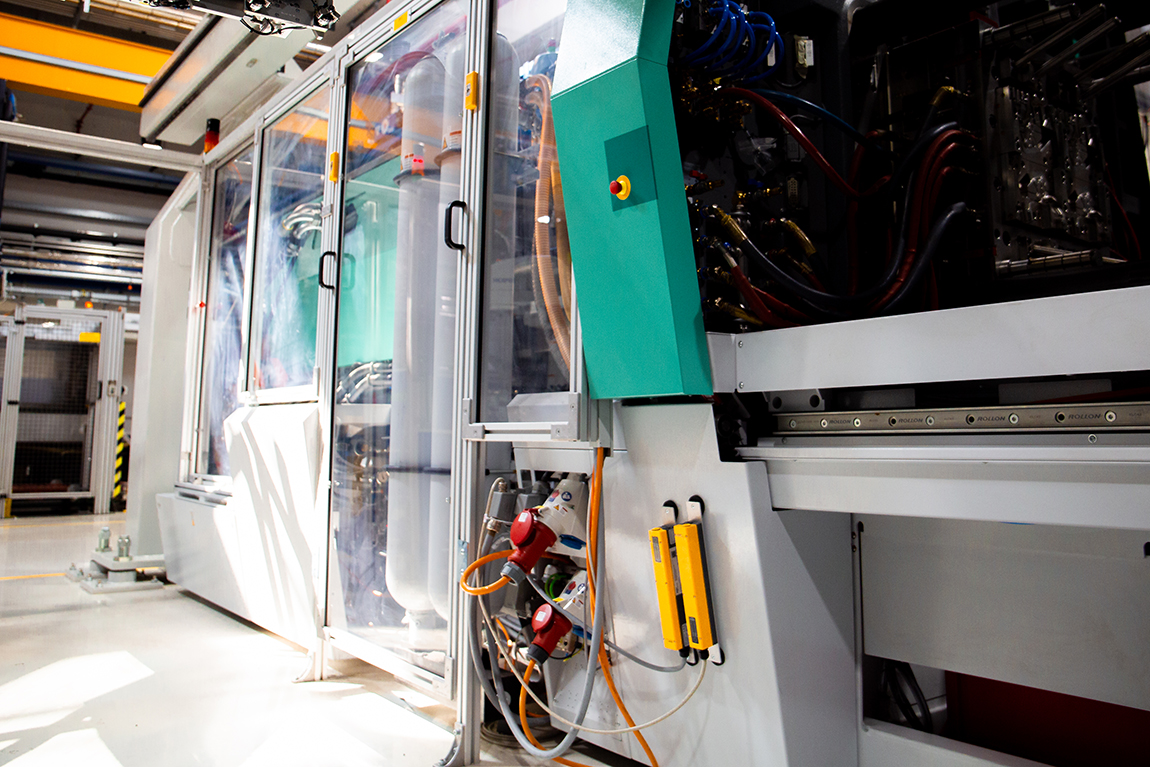

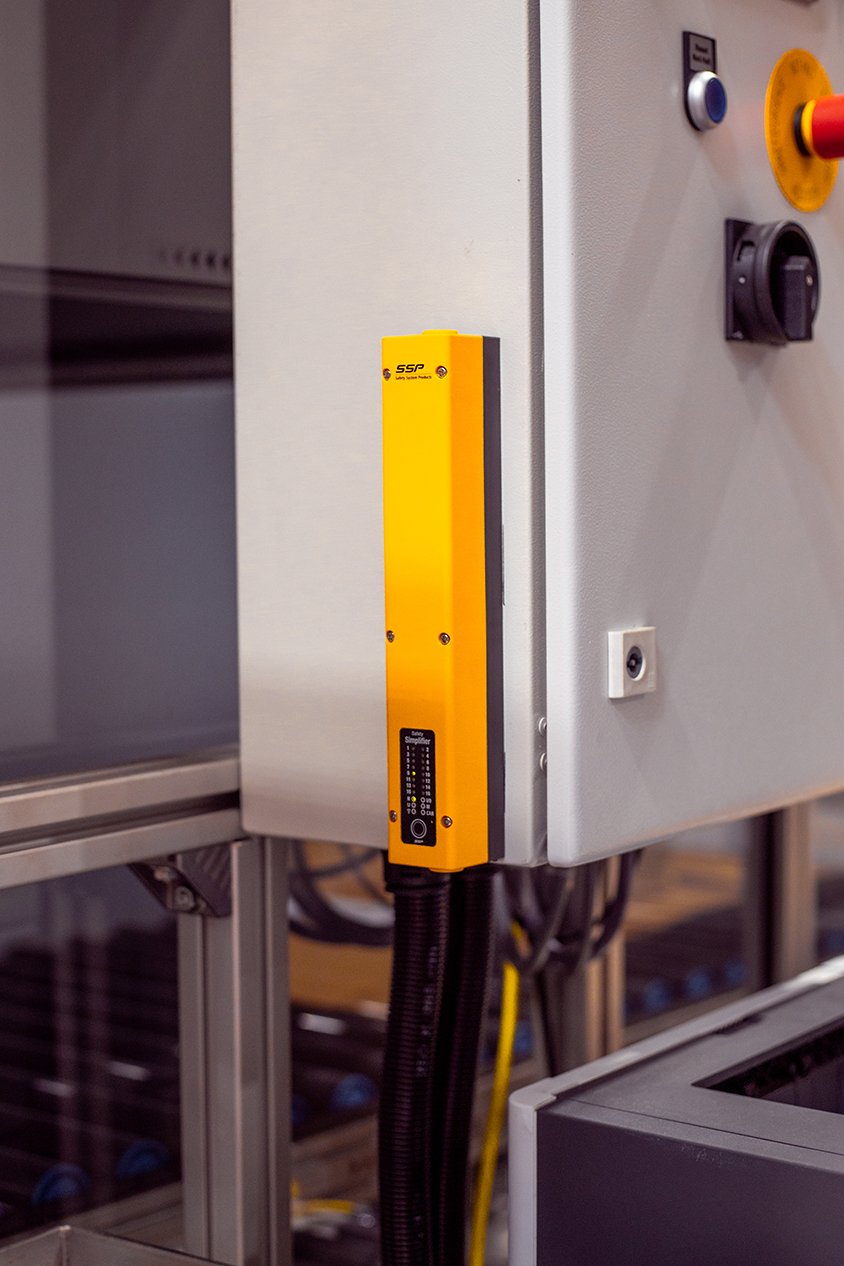

SSP hat folgende Komponenten zur Verfügung gestellt: Die Euromap 78-Schnittstelle, die direkt über den integrierten Harting-Stecker an die Spritzgussmaschine angeschlossen wurde, sowie mehrere Safety Simplifier. Diese sind an den Zuführungen, am Kistenpuffer, am Linearroboter und am Kuka 6-Achsen-Roboter installiert. Der Safety Simplifier ermöglicht eine unkomplizierte Verkettung zwischen der Spritzgussmaschine und den Industrierobotern, welche die Teile einlegen und entnehmen.

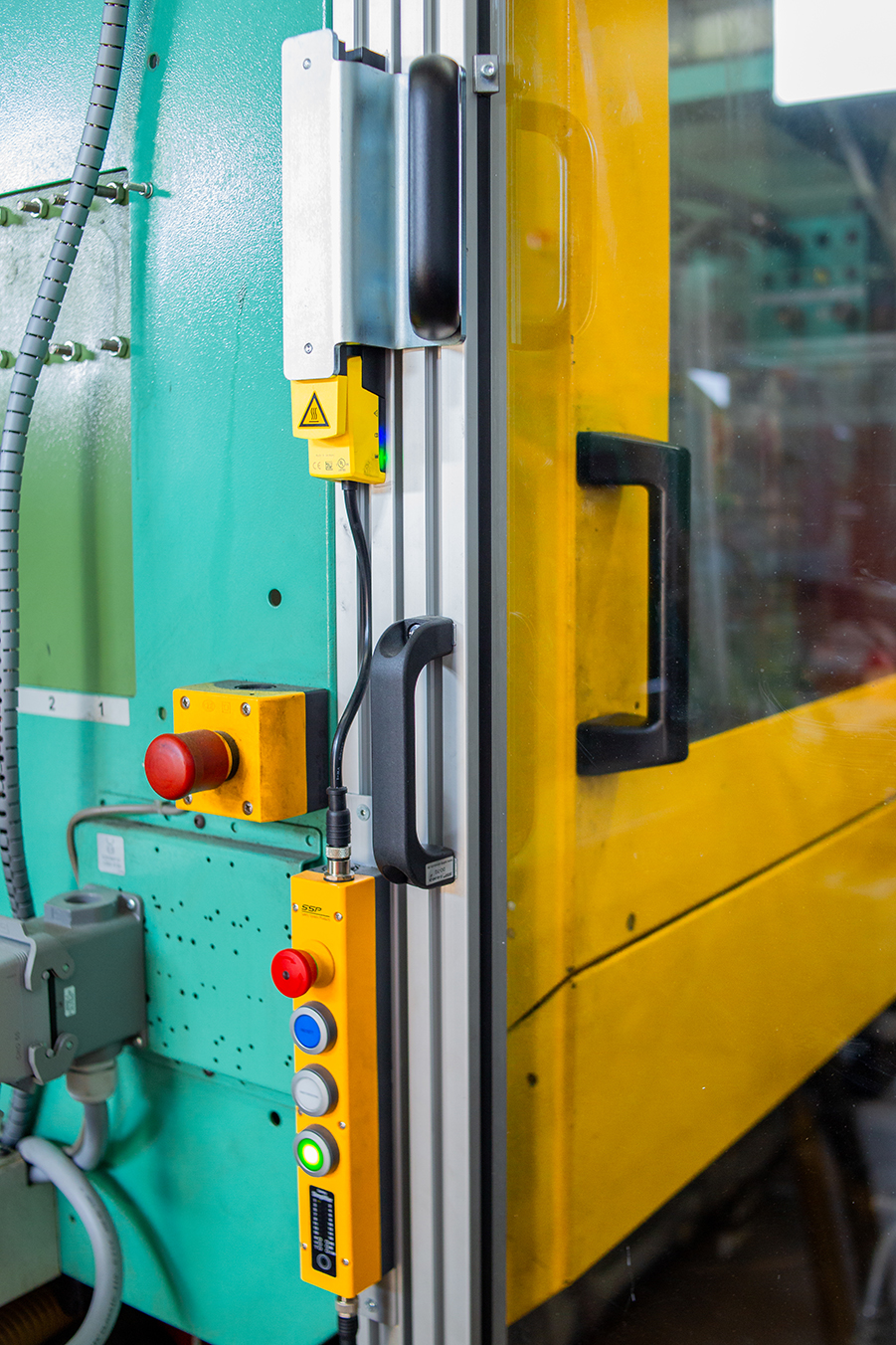

Die Anlage fertigt Teile, bei denen Buchsen umspritzt werden – dies ist die Hauptapplikation des gesamten Systems. Die Not-Halt-Verkettung über die Euromap-Schnittstelle war ein zentraler Punkt, da sie einfach in das bestehende Sicherheitskonzept integriert werden konnte. Für die Absicherung des Zugangs zur Applikation bis PLe wurden der Safety Simplifier, die Sicherheitszuhaltung tGard und der RFID-Sensor SAFIX 4 kombiniert. Safety Simplifier kommen zudem am SCARA-Roboter und Paletten-Puffer zur Not-Halt-Verkettung zum Einsatz. Die Schutzumhausung besteht aus dem Aluminium-Schutzzaunsystem Flex-Line mit Selbst-Entnahme-Feld zur Wartung. An einem Anlagenzugang wurde die Prozesszuhaltung HOLDX RL 1 in Kombination mit dem Safety Simplifier zur sicheren Abfrage installiert.

Dank der wireless Sicherheitssteuerung Safety Simplifier mit integrierter Euromap 78-Schnittstelle konnte die Spritzgussmaschine mühelos und mit geringem Verdrahtungsaufwand in den Sicherheitskreis integriert werden. Der Safety Simplifier bietet eine Plug & Play Sicherheitslösung mit integrierter Euromap 67, 73 oder 78-Schnittstelle, was die Integration und Erweiterung des Sicherheitskonzepts erheblich erleichtert. Die Kommunikation erfolgt sicher über Wireless- oder CAN-Kommunikation (PLe), wodurch der Planungs- und Verdrahtungsaufwand erheblich reduziert wird. Herzlicher Dank an A. Raymond für die erfolgreiche Zusammenarbeit und das Vertrauen in die Umsetzung einer vollständig automatisierten Spritzgussapplikation. SSP bietet mit dem Safety Simplifier eine vereinfachte und zuverlässige Sicherheitslösung für industrielle Anwendungen. Für weitere Informationen über unser Wireless System finden Sie hier:
