Absicherung einer Palettieranlage bei Unilever Heilbronn

Die Palettieranlage für die vollautomatische Verpackung von Soßenbindern im Heilbronner Werk des Großkonzerns Unilever wurde mit einem Sicherheitskonzept von Safety System Products aus Spaichingen nachgerüstet. Die Herausforderungen durch enge Platzverhältnisse, uneinsichtige Gefahrenbereiche und verkettet Anlage löst SSP dabei mit Sicherheitsrolltoren und Schlüsseltransfersystem „tGard“ von Fortress Safety .

Dem Kunden war es wichtig ein gesamtheitliches und sicheres Konzept für die Nachrüstung seiner Palettieranlage für Soßenbinder aus einer Hand zu haben.

Die Herausforderung

Safety System Products unterstütze dabei nicht nur ein vollständiges Konzept zu finden, sondern lieferte auch die passenden Produkte dazu. Schwer einsehbare Gefahrenbereiche, lange Nachlaufzeiten und viele Zugangstüren sollten dabei zur Herausforderung werden.

Wer die Produktionshallen bei Unilever in Heilbronn betritt, der kommt kaum daran vorbei und weiß sofort, dass Sicherheit hier groß geschrieben wird: Hoch über jeder Anlage thront das Hinweisschild: „Keine Arbeit bei Unilever in Heilbronn ist so wichtig, dass sie zu Lasten unserer Sicherheit ausgeführt wird“.

Doch nur auf Hinweisschilder allein verlässt man sich beim Großkonzern Unilever selbstverständlich nicht, die rund 630 Mitarbeiter am Standort Heilbronn sollen schließlich rund um die Uhr sicher sein.

Sicherheitslichtvorhänge von ReeR

Gleich 70 Platten pro Schicht soll die im 3-Schicht Betrieb betriebene Palettieranlage ausgeben. So bleibt nur wenig Zeit für manuelle Entnahmen, sodass die Paletten vollautomatisch ein- und ausgeschleust werden müssen. Oft werden hierfür berührungslos wirkende Schutzeinrichtungen, also Lichtvorhänge mit Mutingfunktion genutzt. Diese gewährleisten den Betrieb der Maschine und ermöglicht gleichzeitig optimalen Schutz für den Bediener. Beim sogenannten Muting werden die aus- und einzuschleusenden Gegenstände von vorgelagerten Muting-Sensoren erkannt und deaktivieren den Lichtvorhang für einen kurzen Zeitraum.

So können dann Paletten oder andere Gegenstände ab einer gewissen Größe ein- und ausgeschleust werden ohne die Anlage stillzusetzen. Das Betreten der Anlage durch Menschen wird dabei trotzdem verhindert. Doch das Muting von Sicherheitslichtvorhängen setzt nicht nur hohe normative Anforderungen voraus, sondern wie bei allen berührungslos wirkenden Schutzeinrichtungen nach EN ISO 13855 auch das Einhalten von Sicherheitsabständen.

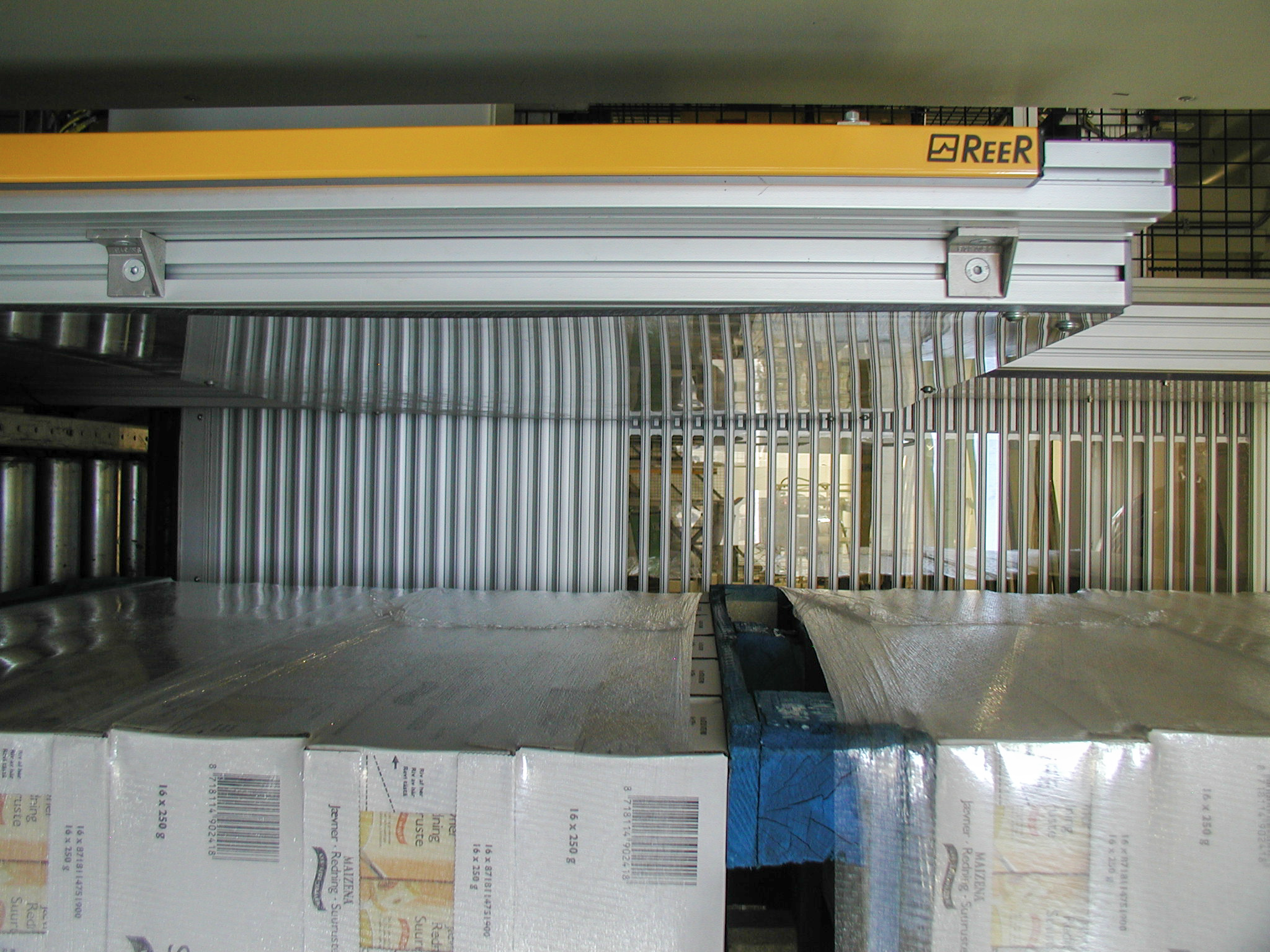

Obwohl Safety System Products mit den Sicherheitslichtvorhängen „Janus“ vom italienischen Hersteller ReeR Muting-Lösungen ohne Probleme anbieten kann, war dies aufgrund der engen Platzverhältnisse und dem geringen Abstand zur Gefahrenstelle der Palettier Anlage jedoch nicht realisierbar. Mit der eigens entwickelten „Schleuse“ der Firma Safety System Products konnte jedoch eine Lösung gefunden werden, die die Funktionalität des Mutings bietet, jedoch Sicherheitsabstände nach EN ISO 13855 nicht in vollem Umfang berücksichtigen muss.

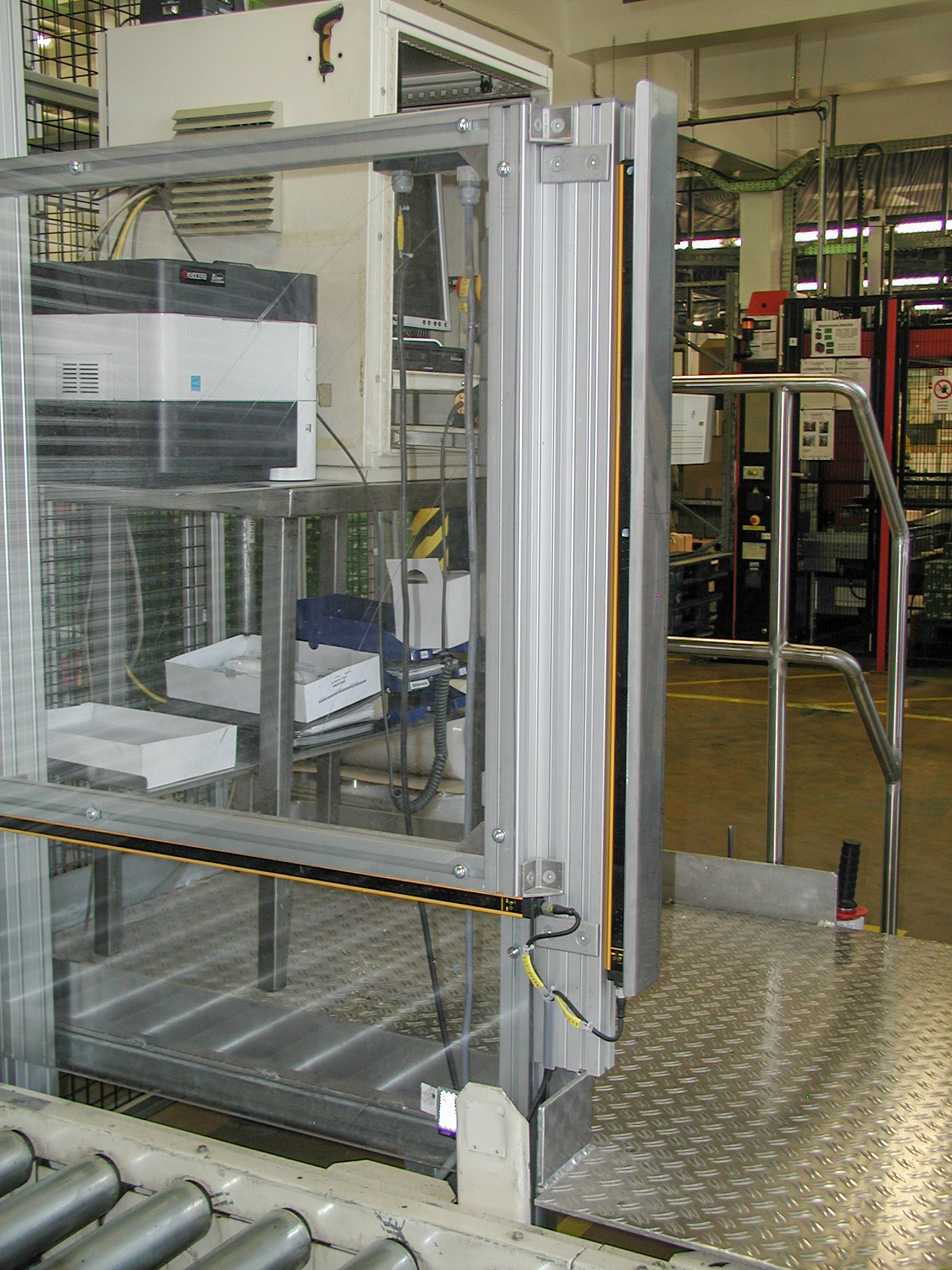

Schleuse wird mit ReeR Lichtvorhängen und Schuttzaun von SSP realisiert.

Die Aufgabenstellung stellte die Mitarbeiter von SSP vor eine echte Herausforderung. Die TYP C-Norm „DIN EN 415-10:2014-07“ stellt genaue Anforderungen bei der Anwendung von Überbrückungsfunktionen in Verbindung mit der BWS. Wechselnde Breiten der Paletten, unterschiedliche Lageanzahlen, eine hohe Nachlaufzeit der gefahrbringenden Bewegungen und die eingeschränkten Platzverhältnisse machte es unmöglich den Auslauf von vollen Paletten mit herkömmlichen Mutingfunktionen, unter Einhaltung aller relevanten Normen zu realisieren.

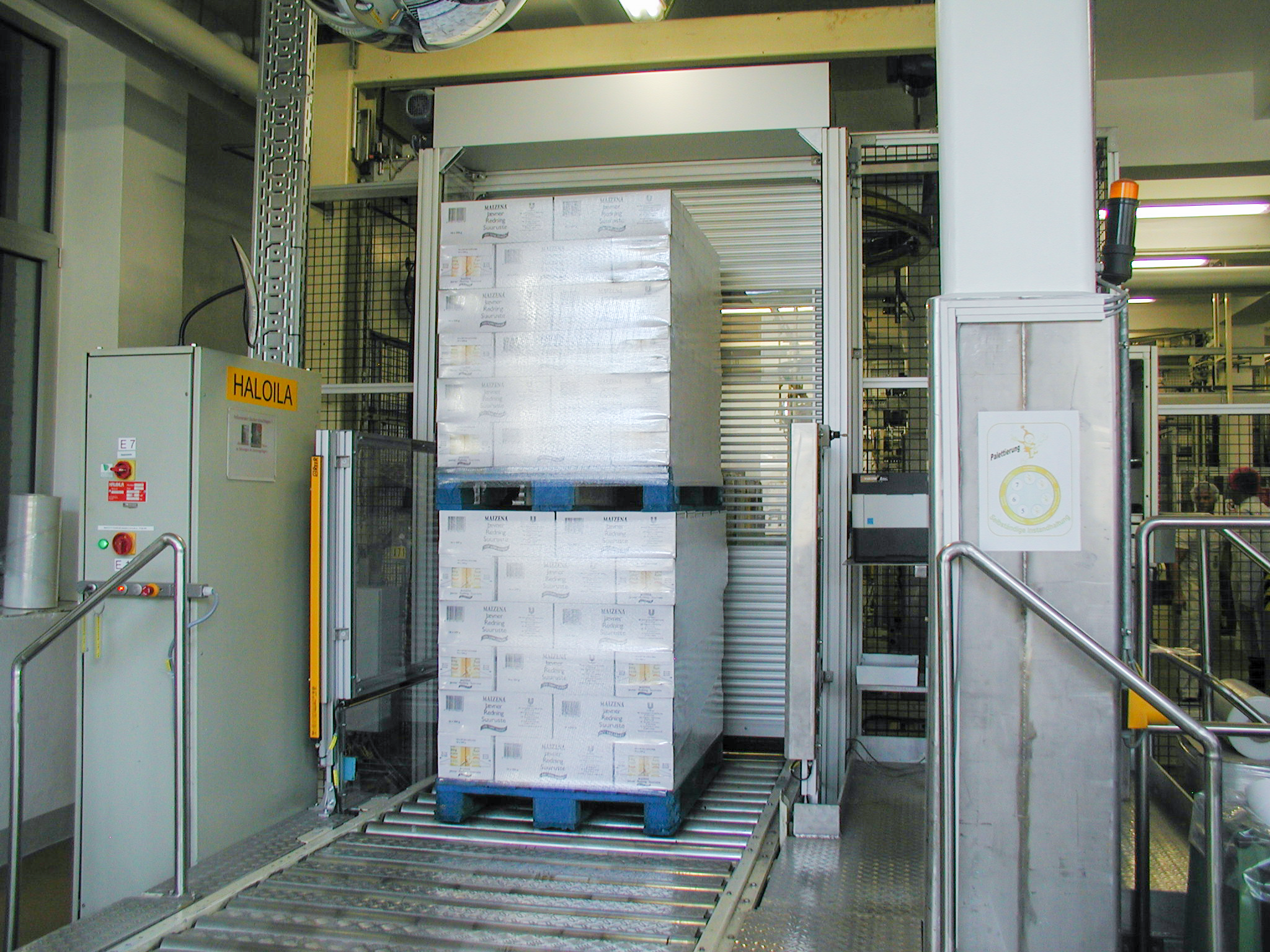

Doch mit dem großen Produktsortiments von SSP konnten die Mitarbeiter aus einer Verbindung von BWS und sicherem Rolltor eine Schleuse erstellen, die es ermöglicht, Paletten unterschiedlicher Größen und Breiten sicher auszuschleusen, ohne dabei große Abstände und somit kostbaren Produktionsplatz zu verschwenden. Mit dieser Lösung konnte der direkt angrenzende Arbeitsplatz deutlich sicherer gemacht und gleichzeitig die Produktivität der Maschine erhöht werden.

Mit einem Rolltor und Sicherheitslichtvorhängen wird das automatische Ein- und Ausschleusen also ebenfalls ermöglicht, jedoch müssen, anders als beim Muting, die Sicherheitsabstände nicht eingehalten werden.

Sichere Zugangskontrolle mit tGard und „Safety-Key“

Natürlich muss die mehrfach verkettete Palettieranlage zu Wartungszwecken betreten werden können. Hierfür hatte Unilever mehrere Zugangstüren vorgesehen. Aufgrund der Nachlaufzeiten der Anlage waren jedoch verriegelnd trennende Schutzeinrichtungen wie beispielsweise ein Sicherheitssensor nicht ausreichend. Eine Zuhaltung, die das Betreten des Gefahrenbereichs also erst erlaubt, wenn die Anlage abgeschaltet ist, musste daher eingesetzt werden. Da der Gefahrenbereich uneinsichtig ist, schreibt die Norm ISO EN 14119 zudem vor, dass das Einschließen des Bedieners verhindert werden muss.

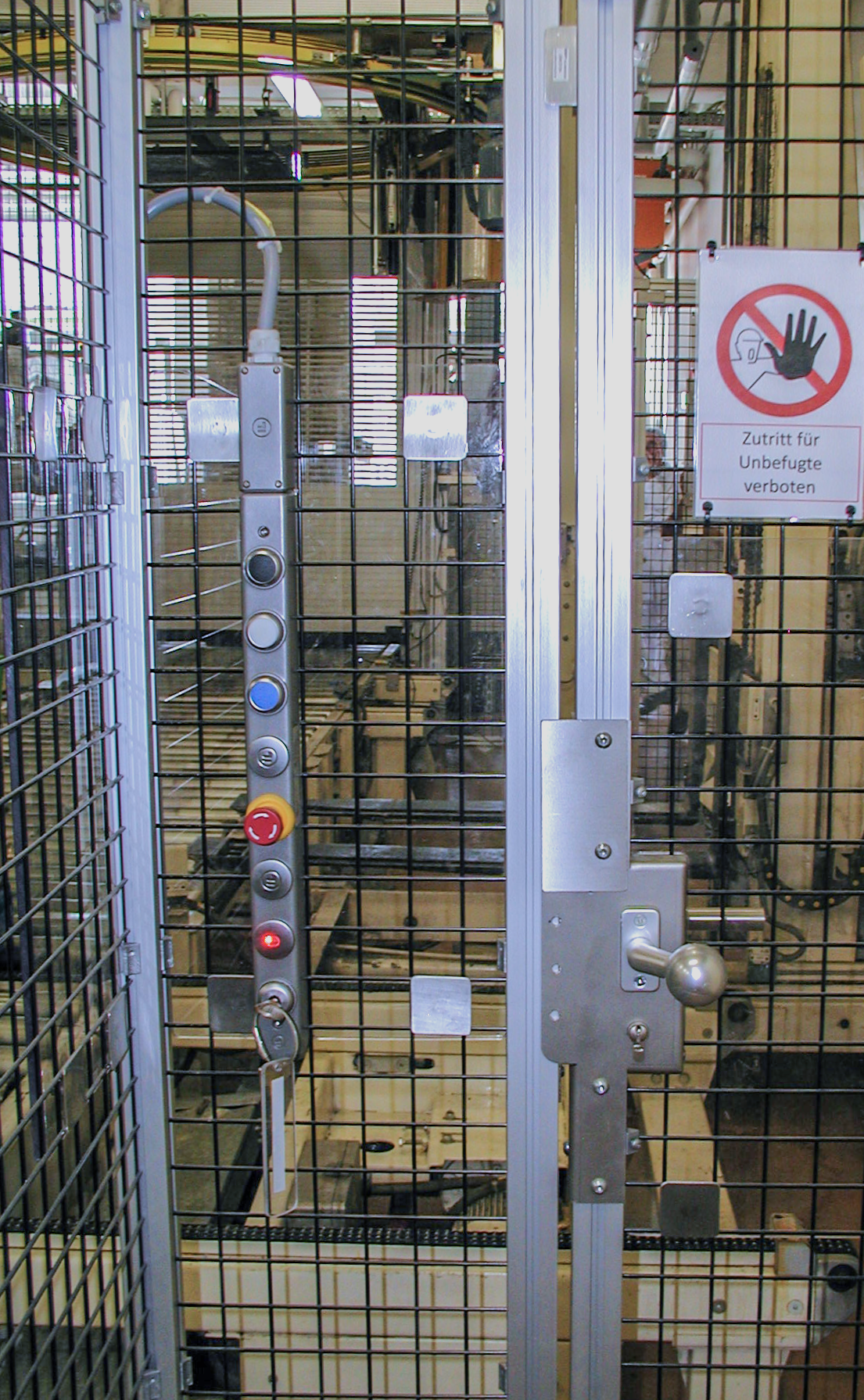

Hier schafft die Firma Safety System Products mit dem Verriegelungssystem von Fortress Safety Abhilfe. tGard nennt sich der einfache und robuste Sicherheitstürschalter der Firma Fortress Safety aus England. Die Kombination aus Zuhaltung und Schlüsseltransfersystem ermöglicht Zugangskontrolle und sicheres Betreten von Gefahrenbereichen. Die Funktionsweise ist dabei denkbar einfach: Bevor das Personal für die Instandhaltung die Anlage betritt, wird der Zugang über einen Taster angefordert. Erst nach Stillsetzen der Maschine, wird der Schlüssel dann freigegeben. Anschließend wird der Sicherheitsschlüssel gezogen, um die Türe zu öffnen und wird dann mit in die Anlage genommen.

Sollte nun unbeabsichtigt die Schutztüre geschlossen werden, kann die Anlage ohne den Schlüssel nicht gestartet werden. Dank der modularen Bauweise kann es einfach an die kundenspezifische Anforderung angepasst werden. Ob Safety-Key, Notentriegelung, Not-Halt oder Kontrolllampe, tGard bietet eine Vielzahl von Konfigurationsmöglichkeiten. Die Installation ist einfach und schnell, denn tGard lässt sich ohne zusätzliche Montageplatten oder –Winkel direkt auf Türen oder Aluminiumprofilen befestigen. tGard entspricht allen gängigen Normen zur Maschinensicherheit, besitzt Schutzart IP65 und kann in Anlagen mit hohen Sicherheitsanforderungen (PLd) verbaut werden.

Zufriedener Kunde

Auch einige Monate nach Inbetriebnahme der Anlage ist der Kunde höchst zufrieden. Man habe sich, für die Firma Safety System Products entschiedenen, weil das Gesamtkonzept einmalig und die Beratung sehr kompetent war. So waren vor allem die Sicherheitsschalter tGard und das eigenes von SSP entwickelte „Schleusenprinzip“ ausschlagegebend für die Vergabe. „Durch das Schleusenprinzip konnten wir im Vergleich zu einer klassischen Muting-Lösung viel Platz sparen“, lobt Unilever Lösung. Außerdem seien die Bedienung und der Zugang mittels tGard auch für die Bediener sehr intuitiv und haben so nicht nur die Sicherheit, sondern auch den Prozess wesentlich verbessert.
