...wie das Vorhandensein von Spannungsanzeigern die elektrische Sicherheit verbessert?

Die Rolle von Spannungsanzeigern

Das Vorhandensein elektrischer Anlagen kann in jeder industriellen oder gewerblichen Umgebung zu potenziellen Gefahren für die Mitarbeiter führen. Unbeabsichtigter Kontakt mit stromführenden Leitern, unerwartete Maschinenstarts, Phasenungleichgewichte oder falsche Phasendrehungen können zu Zwischenfällen, Geräteausfällen und kostspieligen Ausfallzeiten führen. Daher ist die Sichtbarkeit und ordnungsgemäße Überwachung von Stromkreisen für die Aufrechterhaltung einer sicheren Arbeitsumgebung von entscheidender Bedeutung.

In vielen Ländern ist es gesetzlich vorgeschrieben, dass Maschinen abgeschaltet und elektrisch isoliert werden müssen, bevor Prozesse wie Tests, Inspektionen und Wartungsarbeiten durchgeführt werden. Zusätzliche Verfahren können erforderlich sein, insbesondere wenn Gefahren im Zusammenhang mit gespeicherter Energie oder veralteten Geräten bestehen.

Live vorhandene Spannungsanzeiger geben dem Bediener einen klaren visuellen Hinweis darauf, dass ein Stromkreis unter Spannung steht. Sie sind einfach zu installieren und zu bedienen und stellen ein wertvolles Hilfsmittel für Unternehmen dar, die das Risiko einer Gefährdung durch gefährliche Spannungen verringern und sowohl die elektrische Sicherheit als auch die Effizienz am Arbeitsplatz verbessern wollen.

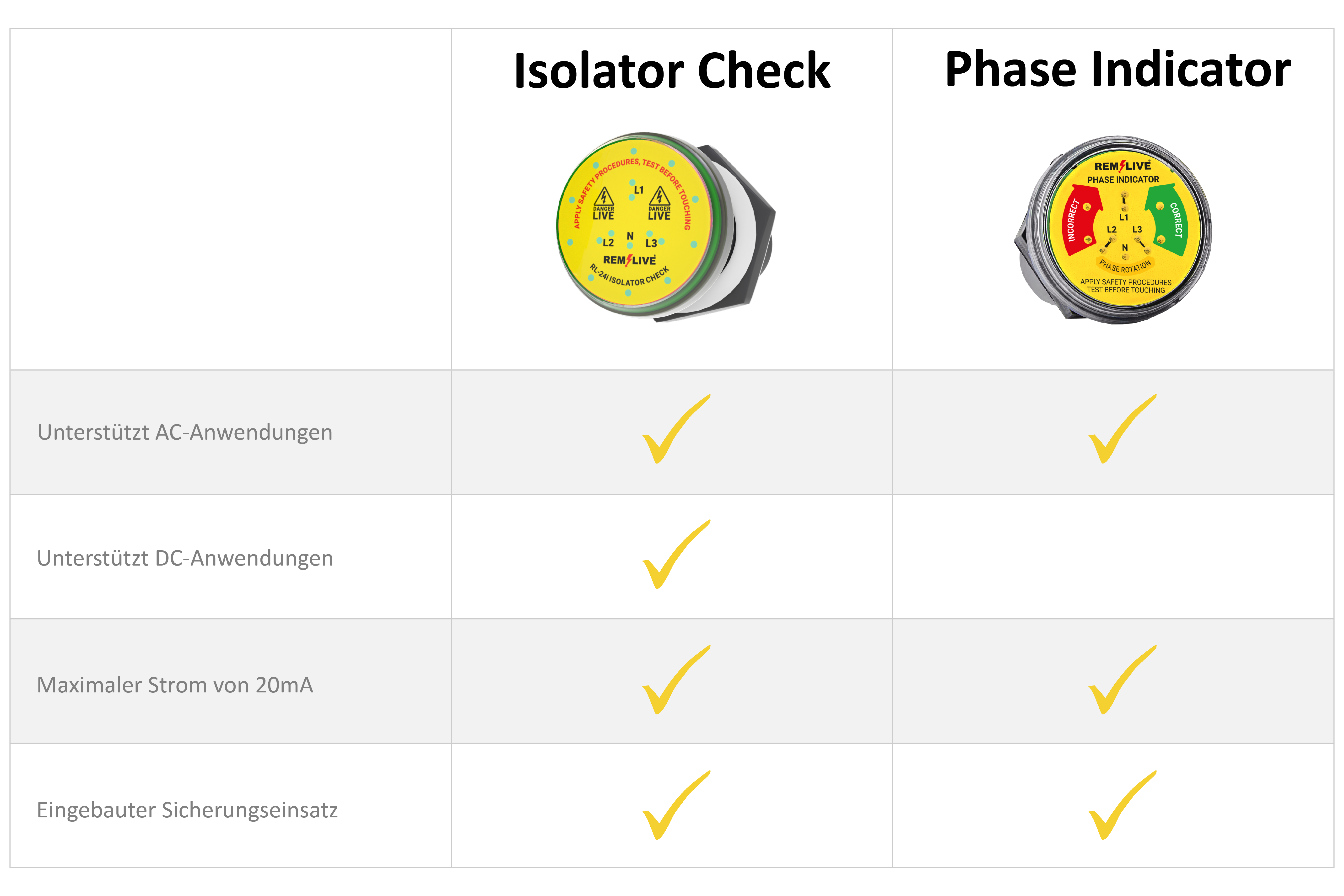

Isolator Check vs. Phasenindikator – Hauptunterschiede

Das Remlive-Sortiment besteht aus zwei Produkttypen - dem Isolator Check und dem Phasenindikator, die trotz des ähnlichen physischen Designs
zwei unterschiedliche Geräte mit verschiedenen Zwecken sind.

Der RL-24i Isolator Check macht den Benutzer auf das Vorhandensein von Spannung aufmerksam und ermöglicht die visuelle Anzeige der Versorgung bei elektrischen Isolationsverfahren. Der Benutzer kann unmittelbar vor dem Trennen eine Spannungsanzeige sehen und unmittelbar nach dem Trennen keine Anzeige.

Spannungsverarbeitung und Sicherheitsmerkmale

Beide RL-24i-Gerätetypen sind für Wechselspannungsanwendungen bis zu 1000V geeignet. Der Eingangsschaltkreis ist so ausgelegt, dass er transienten Überspannungen bis zur Überspannungskategorie (OVC) III für 1000VAC und OVC IV für 690VAC standhält. Der Isolator Check unterstützt bis zu 1000DAC, während der Phasenindikator keine DC-Anwendungen unterstützt. Mit einem maximalen Nennstrom von 20 mA arbeiten diese Geräte effizient in komplexen elektrischen Umgebungen.

Ein integrierter 500-mA-Sicherungseinsatz zum Schutz vor internen Überspannungen gewährleistet die Langlebigkeit des RL-24i. Dieser eingebaute Sicherungseinsatz macht in den meisten Wechselspannungsanwendungen eine externe Absicherung überflüssig, was die Installation vereinfacht und den Wartungsaufwand reduziert.

Einfache Installation von Remlive

Vorbereitung

Stellen Sie sicher, dass die Installation von einer fachkundigen Person in Übereinstimmung mit den örtlichen elektrischen Vorschriften und Normen durchgeführt wird. Die Installation ist sehr einfach, dauert nur wenige Minuten und erfordert kein Spezialwerkzeug.

1. Montieren Sie die Türeinheit

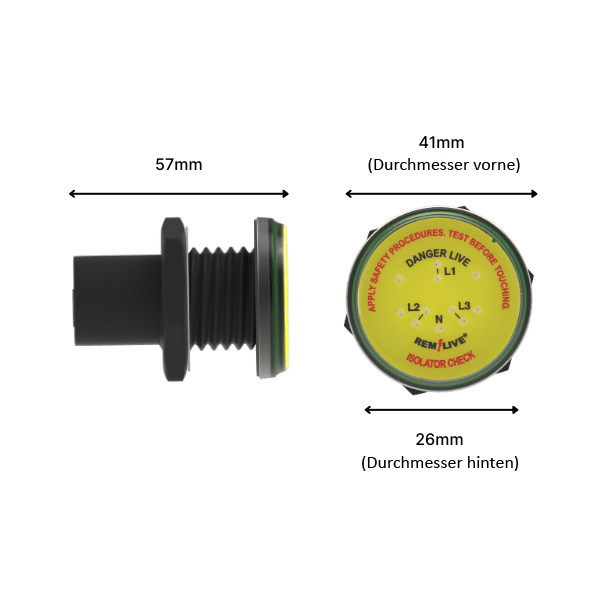

Bohren Sie ein Loch von 30,5 mm in die Schaltschranktür, setzen Sie die Türeinheit ein und befestigen Sie sie mit einer Sicherungsmutter.

2. Montieren Sie die Hauptpanel-Einheit

Befestigen Sie die Hauptschalttafel-Einheit sicher auf einer DIN-Schiene im Inneren des Gehäuses.

3. Anschließen der Einheit

Verwenden Sie das mitgelieferte 1,4 m lange RJ45-Kabel, um die Hauptbedienfeldeinheit mit der Türeinheit zu verbinden.

Bei Bedarf können Sie die Entfernung mit einem Standard-RJ45-Ethernet-Patchkabel auf bis zu 10 m verlängern.

4. Sicherstellen der Kompatibilität

Um die Kompatibilität mit verschiedenen elektrischen Einrichtungen zu gewährleisten, muss die Verdrahtung mindestens 1 mm² betragen und sollte 2,5 mm² nicht überschreiten, je nach den Anforderungen an die Systemspannung. Stellen Sie sicher, dass das Gerät innerhalb der zertifizierten Grenzwerte arbeitet:

> Temperaturbereich: -35°C bis 55°C

> Höhenlage: unter 5000m

5. Abschließende Überprüfung

Vergewissern Sie sich vor der Inbetriebnahme, dass das Gerät sicher installiert ist und eine zuverlässige Verbindung zwischen dem Panel und der Türeinheit besteht.

Detaillierte Installationsanweisungen finden Sie in unserer Betriebsanleitung.

Geringer Platzbedarf, starker Schutz gegen Eindringen

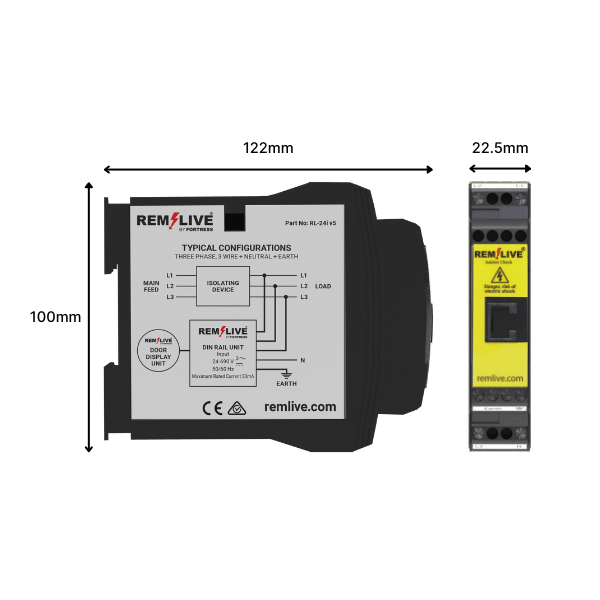

Der RL-24i ist für eine kompakte und effiziente Integration in elektrische Systeme konzipiert. Die Hauptschalttafel hat eine Breite von 22,5 mm, eine Höhe von 100 mm und eine Tiefe von 122 mm, was einen minimalen Platzbedarf innerhalb eines Gehäuses gewährleistet.

Die Hauptschalttafel sollte in einem Gehäuse installiert werden, das für die Umgebungsbedingungen des Standorts geeignet ist, während die Türeinheit die Schutzart IP66 aufweist und somit einen hohen Schutz gegen das Eindringen von Staub und Wasser bietet.
