Sicherheitssteuerung und Bedieneinheit in einem System
mit Safety Simplifier

Applikationsbeschreibung

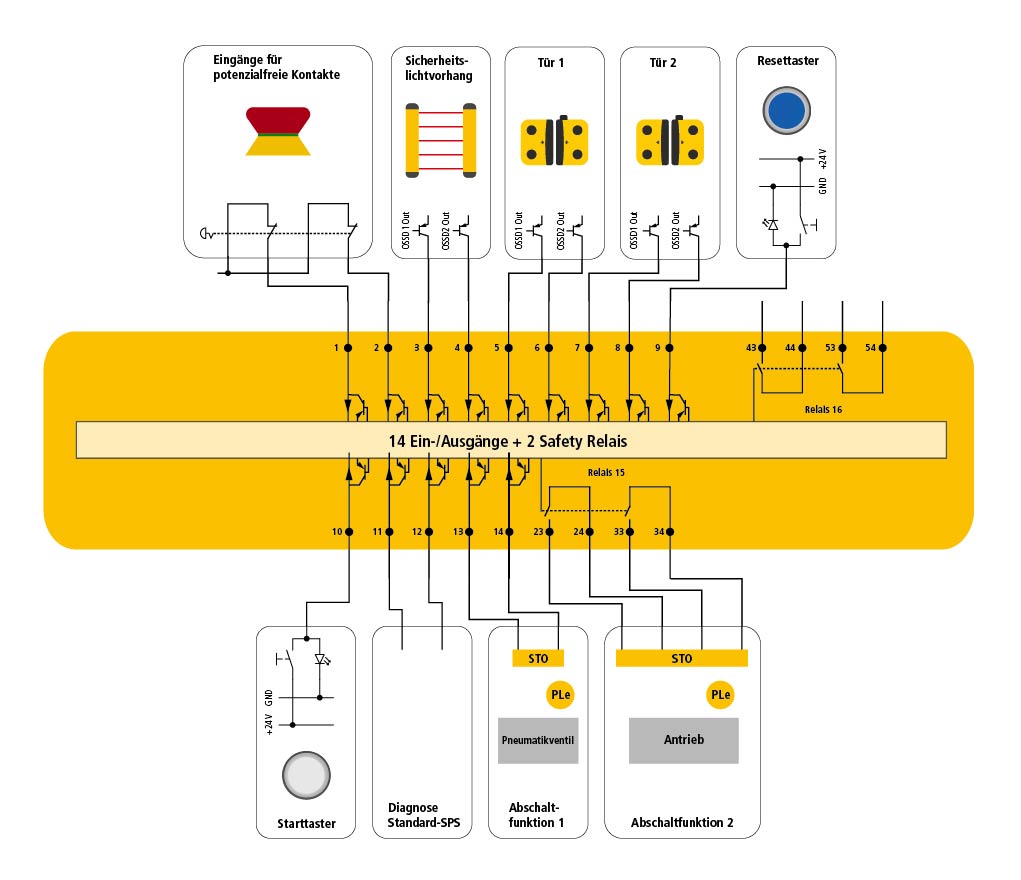

Für die Sicherheit des Handarbeitsplatzes wird ein Sicherheitslichtvorhang mit Fingerschutz für den zyklischen Eingriff verwendet. Zwei RFID-Sensoren vom Typ SAFIX W3 sichern die Wartungstüren bzw -klappen ab. Ein im Safety Simplifier integrierter Not-Halt-Taster, dient der erweiterten Sicherheitstechnik zum Abschalten der Anlage im Notfall.

Sichere Antriebe mit einem STO Eingang nach PLe werden sicher von potentialfreien Relaisausgängen des Safety ­Simplifier zweikanalig angesteuert. Eine sichere, pneumatische Wartungseinheit wird über die sicheren OSSD-Ausgänge des Safety Simplifiers gesteuert. Das kostenlose Softwaregateway sendet alle Statusinformationen an die übergeordnete, nicht sichere Steuerung. Eine Sicherheitssteuerung oder Sicherheitsrelais im Schaltschrank sind nicht erforderlich. Der Safety Simplifier ist mit M12 Steckern ausgestattet und erlaubt eine Installation in kürzester Zeit.

Sicherheitssteuerung direkt in der Bedieneinheit integriert, ohne zusätzliche Sicherheitssteuerung im Schaltschrank.

Vorteile in der Applikation

• Kein Schaltschrank für die Sicherheitstechnik
• Reduzierung der Inbetriebnahmezeit durch M12 Steckverbinder
• Kompaktes Design in 40 mm zur Montage auf Aluminium Profilen
• Keine weitere Sicherheitssteuerung/-relais notwenig
• Diagnose über Touch Display am Safety Simplifier
