Die Rolle von Spannungsanzeigern

Das Vorhandensein elektrischer Geräte kann Arbeitnehmer in jeder industriellen oder gewerblichen Umgebung potenziellen Gefahren aussetzen. Unbeabsichtigter Kontakt mit stromführenden Leitern, unerwartetes Anlaufen von Maschinen, Phasenungleichgewichte oder falsche Phasenrotationen können zu Unfällen, Geräteausfällen und kostspieligen Ausfallzeiten führen. Daher sind die Sichtbarkeit und die ordnungsgemäße Überwachung elektrischer Stromkreise für die Aufrechterhaltung einer sicheren Arbeitsumgebung von entscheidender Bedeutung.

Viele Ländern schreiben Vorschriften vor, dass Maschinen vor der Durchführung von Prozessen wie Tests, Inspektionen und Wartungsarbeiten abgeschaltet und elektrisch isoliert werden müssen. Insbesondere bei Gefahren im Zusammenhang mit gespeicherter Energie oder alternden Geräten können zusätzliche Verfahren erforderlich sein.

Die Spannungsanzeiger von Remlive bieten Bedienern eine klare visuelle Anzeige, dass ein Stromkreis unter Spannung steht. Sie sind auf einfache Installation und Benutzerfreundlichkeit ausgelegt und sind wertvolle Hilfsmittel für Unternehmen, die das Risiko einer Gefährdung durch gefährliche Spannungen verringern und sowohl die elektrische Sicherheit als auch die Effizienz am Arbeitsplatz verbessern möchten.



Isolatorprüfung vs. Phasenanzeiger – Hauptunterschiede

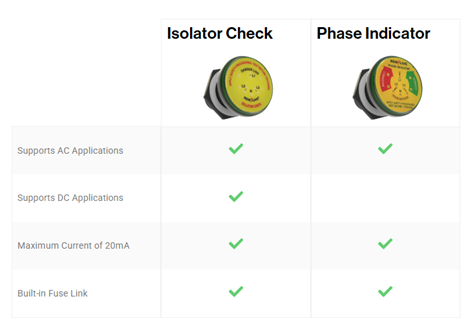

Die Remlive-Produktreihe umfasst zwei Arten von Produkten – den Isolator Check und den Phase Indicator, die trotz ihres ähnlichen Designs zwei unterschiedliche Geräte mit unterschiedlichen Verwendungszwecken sind.

RL-24i Isolator Kontrolle

Der RL-24i Isolator Check warnt Benutzer vor vorhandener Spannung und ermöglicht die visuelle Anzeige der Stromversorgung bei elektrischen Isolationsverfahren. Der Benutzer sieht unmittelbar vor der Isolierung eine Live-Anzeige und unmittelbar nach der Isolierung keine Anzeige mehr.


RL-24i Phasenanzeige

Der Phasenanzeiger RL-24i dient als Werkzeug zur Anzeige der Phasenrotation und bestätigt die korrekte Reihenfolge der elektrischen Phasen. Es sind zwei Varianten erhältlich, bei denen die Anzeigeeinheit entweder „Clockwise Correct“ (im Uhrzeigersinn korrekt) oder „Anti-Clockwise Correct“ (gegen den Uhrzeigersinn korrekt) anzeigt. Da es sich um ein fest installiertes Gerät handelt, trägt es dazu bei, die Notwendigkeit von Live-Tests der Phasenrotation mit tragbaren Multimeter-Messleitungen zu reduzieren.



Beide Geräte verfügen über ein DIN-Schienenmodul und ein Türdisplay, das durch die Vorderseite eines Bedienfelds passt. Das Display bietet Statusanzeigen für die drei Phasen L1, L2 und L3 sowie N. Die LED-Beleuchtungssequenz bietet eine intuitive und zuverlässige Methode zur Anzeige der Spannungspräsenz oder Phasenrotation.

Diese Geräte eignen sich für eine Vielzahl von Branchen und sind in Kraftwerken, Kohlebergwerken, automatisierten Lagern sowie an weniger üblichen Orten wie Kernkraftwerken und Teilchenbeschleunigeranlagen zu finden.




Spannungshandhabung und Sicherheitsmerkmale

Beide RL-24i-Gerätetypen unterstützen Wechselspannungsanwendungen bis zu 1000 V. Der Eingangsstromkreis ist so ausgelegt, dass er transienten Überspannungen bis zur Überspannungskategorie (OVC) III für 1000 VAC und OVC IV für 690 VAC standhält. Die Isolatorprüfung unterstützt bis zu 1000 DAC, während die Phasenanzeige keine Gleichstromanwendungen unterstützt. Mit einem maximalen Nennstrom von 20 mA arbeiten diese Geräte effizient in komplexen elektrischen Umgebungen.
Eine integrierte 500-mA-Sicherung zum Schutz vor internen Überspannungen gewährleistet die Langlebigkeit des RL-24i. Diese eingebaute Sicherung macht einen externen Sicherungsschutz in den meisten Wechselspannungsanwendungen überflüssig, was die Installation vereinfacht und den Wartungsaufwand reduziert.







Einfache Installation von Remlive



Vorbereitung

Stellen Sie sicher, dass die Installation von einer kompetenten Person gemäß den örtlichen elektrischen Vorschriften und Normen durchgeführt wird. Der Installationsvorgang  ist sehr einfach, dauert nur wenige Minuten und erfordert keine speziellen Werkzeuge.

1. Einbau der Türeinheit

Bohren Sie ein 30,5 mm großes Loch in die Türverkleidung, setzen Sie die Türeinheit ein und befestigen Sie sie mit einer Sicherungsmutter.

2. Montage der Hauptplatine

Befestigen Sie die Hauptplatine sicher auf einer DIN-Schiene im Inneren des Gehäuses.

3. Anschluss der Einheit

• Verwenden Sie das mitgelieferte 1,4 m lange RJ45-Kabel, um die Hauptplatine mit der Türeinheit zu verbinden.

• Verlängern Sie die Entfernung bei Bedarf mit einem standardmäßigen RJ45-Ethernet-Patchkabel auf bis zu 10 m.

4. Kompatibilität sicherstellen

Um die Kompatibilität mit verschiedenen elektrischen Konfigurationen sicherzustellen, muss die Verkabelung je nach Systemspannungsanforderungen mindestens 1 mm² und darf maximal 2,5 mm² betragen.

Stellen Sie sicher, dass das Gerät innerhalb der zertifizierten Grenzwerte betrieben wird:

• Temperaturbereich: -35 °C bis 55 °C
• Höhe: unter 5000 m



5. Abschließende Überprüfung

Vergewissern Sie sich vor der Inbetriebnahme, dass die Installation sicher und die Verbindung zwischen der Einheit und der Tür zuverlässig ist.
​​​​​​

Geringer Platzbedarf, hoher Schutzgrad

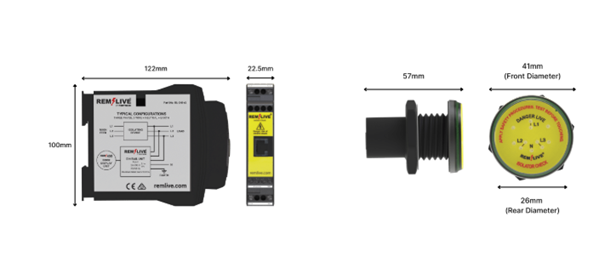

Der RL-24i ist für die kompakte und effiziente Integration in elektrische Systeme konzipiert. Die Hauptplatine hat eine Breite von 22,5 mm, eine Höhe von 100 mm und eine Tiefe von 122 mm, sodass nur minimaler Platzbedarf im Gehäuse besteht.
Die Hauptplatine sollte in einem Gehäuse installiert werden, das für die Umgebungsbedingungen vor Ort geeignet ist, während die Türvorrichtung die Schutzart IP66 aufweist und somit einen hohen Schutz vor Staub und Wasser bietet.
