ZEUS 01-01 11 00

Ihre Vorteile

  • Robustes Gehäuse in IP65 und IP67
  • Modularer Aufbau
  • Ergonomische Bauform
  • Kombination aus Zustimmungstaster und Bedieneinheit
  • Universaler Anschluss mit festem Kabel

ZEUS 01-01 11 00
Zustimm-/Bedieneinheit

Zeus Zustimmtaster

Zeus Zustimmtaster mit Handerkennung

ZEUS Zustimmtaster


ZEUS gewährleistet dank seiner ergonomischen Form und seines geringen Gewichts ein ermüdungsfreies Arbeiten. Er ist gleichermaßen für Links- sowie Rechtshänder geeignet und lässt sich auch mit Handschuhen optimal bedienen.
Mit seiner Funktionsweise sorgt der 3-Stufen-Zustimmtaster ZEUS für optimale Sicherheit im Zustimmungsbetrieb.


Betreff: ZEUS 01-01 11 00 Zustimm-/Bedieneinheit


Allgemeine Daten

Artikelnummer
SP-X-85-902-42
Funktionsart
Zustimm- & Bedieneinheit
Normen
EMV: DIN EN 55011:2009 + A1:2010, DIN EN 61000-4-3:2006 + A1:2008 + A2:2010, DIN EN 61000-4-6:2009

Sicherheitstechnische Daten

Zulassungen
TÜV, CE, UL

Umgebungsbedingungen

Lagertemperatur max
-40 ...+80 °C
Betriebstemperatur max
-5 ... +60 °C
Luft und Kriechstrecken nach IEC/EN 606641
Überspannungskategorie: 3 // Verschmutzungsgrad: III
UL-Gehäusetyp-Bewertung
Type 1

Elektrische Daten

Versorgungsspannung Ub
DC ± 5% 24 V
Bemessungsbetriebsstrom Ie
DC Ie DC: 1 A
B10d-Wert
Zustimmungstaster. 100.000
Zustimmtaster
Bemessungsbetriebsspannung Ue
DC: 30 V
Bemessungsbetriebsstrom
Ie DC: 1 A
Stellung 2
4 N bis 30 N
Stellung 3
< 30 N
Bemessungsbetriebsspannung Ue
DC: 30 V
Bemessungsbetriebsstrom Ie
Ie DC: 1 A
Betätigungskraft
Stellung 1
> 4 N
Stellung 2
4 N bis 30 N
Klemmleiste
Anschlussquerschnitt
0,25-0,34 mm²
Anzahl pro Klemmstelle
7
Verschmutzungsgrad
2
Bemessungsbetriebsspannung Ue
DC: 30 V
Nennstrom
DC: 1 A
Kabeldurchmesser
M12 (3,5 - 7 mm) / M16 (4,5 - 10 mm)
Verschraubung
M12 / M16
Zugfestigkeit des Anschlusses
20 Nm
Klemmleisten
3

Mechanische Daten

Werkstoff Zustimmtaster
Silikon
Bodenplatte
mit Haltebügel: nur zur Verwendung mit dem ZEUS H (SP-X-85-800-00) // Verschraubung: M20 Innengewinde
Material Anschluss
PUR nach UL, schwarz
Länge
71 mm
Breite
69 mm
Höhe
186 mm
Material Gehäuse
PA6.6 30% GF, Farbe schwarz
Material Bodenplatte
V2A
Mechanische Lebensdauer
100.000
Schraubendrehmoment
0,8 Nm
Abmessungen
Mechanische Prüfungen
Teilprüfung I
Norm
DIN EN 60068-2-6
Frequenzbereich
10 - 150 Hz
Auslenkung
0,35 mm/5 g ± 15 % an der Regelstelle
Frequenzzyklen
20
Durchstimmgeschwindigkeit
1 Oktave/min
Teilprüfung II
Norm
DIN EN 60068-2-27
Schockform
Halbsinus
Schockamplitude
30 g
Schockdauer
11 ms
Anzahl der Schocks
3 je Achse
Teilprüfung III
Norm
DIN EN 60068-2-29
Schockform
Halbsinus
Schockamplitude
30 g
Schockdauer
16 ms
Anzahl der Schocks
3 je Achse
Schockfolge
(1-3)/s

Elektrische Zeichnungen

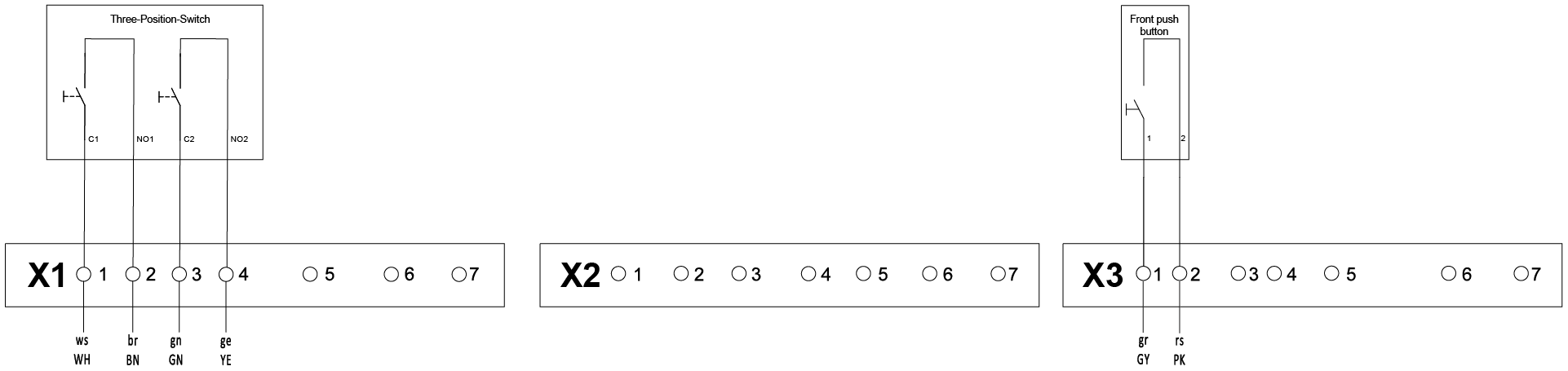

Pinbelegung 1
Pinbelegung 1

Zeichnungen

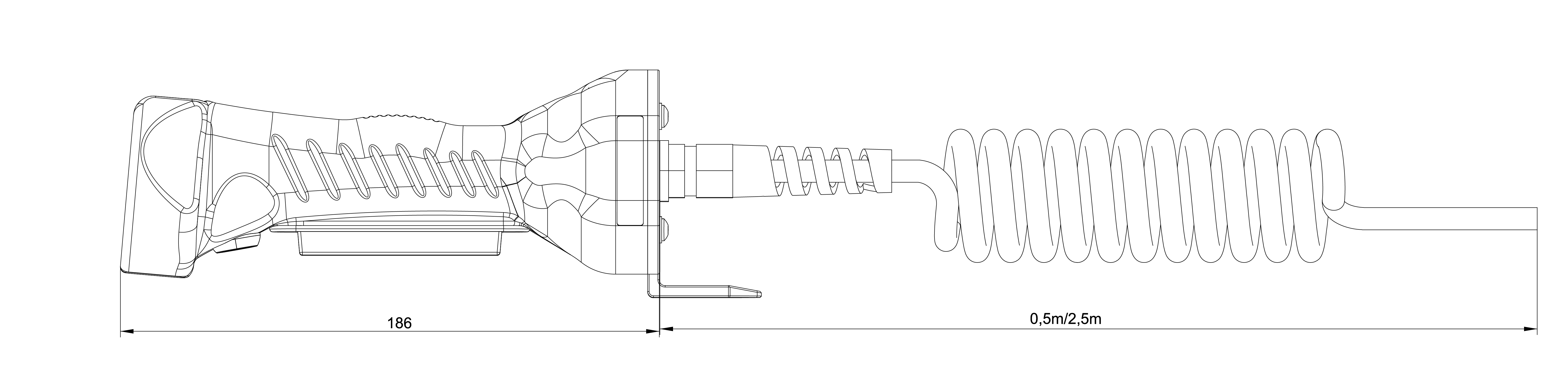

Bemaßung
