Ihre Vorteile

Robustes Gehäuse in IP65 und IP67
Modularer Aufbau
Ergonomische Bauform
Kombination aus Zustimmungstaster und Bedieneinheit
Universaler Anschluss mit festem Kabel

Downloads

ZEUS 00-00 0B 00
Zustimm-/Bedieneinheit

Zeus Zustimmtaster

Zeus Zustimmtaster mit Handerkennung

ZEUS Zustimmtaster

ZEUS gewährleistet dank seiner ergonomischen Form und seines geringen Gewichts ein ermüdungsfreies Arbeiten. Er ist gleichermaßen für Links- sowie Rechtshänder geeignet und lässt sich auch mit Handschuhen optimal bedienen.
Mit seiner Funktionsweise sorgt der 3-Stufen-Zustimmtaster ZEUS für optimale Sicherheit im Zustimmungsbetrieb.

Allgemeine Daten

Artikelnummer

SP-X-85-910-00

Funktionsart

Zustimm- & Bedieneinheit

Normen

EMV: DIN EN 55011:2009 + A1:2010, DIN EN 61000-4-3:2006 + A1:2008 + A2:2010, DIN EN 61000-4-6:2009

Sicherheitstechnische Daten

Zulassungen

TÜV, CE, UL

Umgebungsbedingungen

Lagertemperatur max

-40 ...+80 °C

Betriebstemperatur max

-5 ... +60 °C

Luft und Kriechstrecken nach IEC/EN 606641

Überspannungskategorie: 3 // Verschmutzungsgrad: III

Elektrische Daten

Versorgungsspannung Ub

DC ± 5% 24 V

B10d-Wert

Zustimmungstaster. 100.000

Mechanische Daten

Werkstoff Zustimmtaster

Silikon

Bodenplatte

Bodenplatte ohne Haltebügel

Material Anschluss

PUR nach UL, schwarz

Länge

71 mm

Breite

69 mm

Höhe

186 mm

Material Gehäuse

PA6.6 30% GF, Farbe schwarz

Material Bodenplatte

V2A

Mechanische Lebensdauer

100.000

Schraubendrehmoment

0,8 Nm

Elektrische Zeichnungen

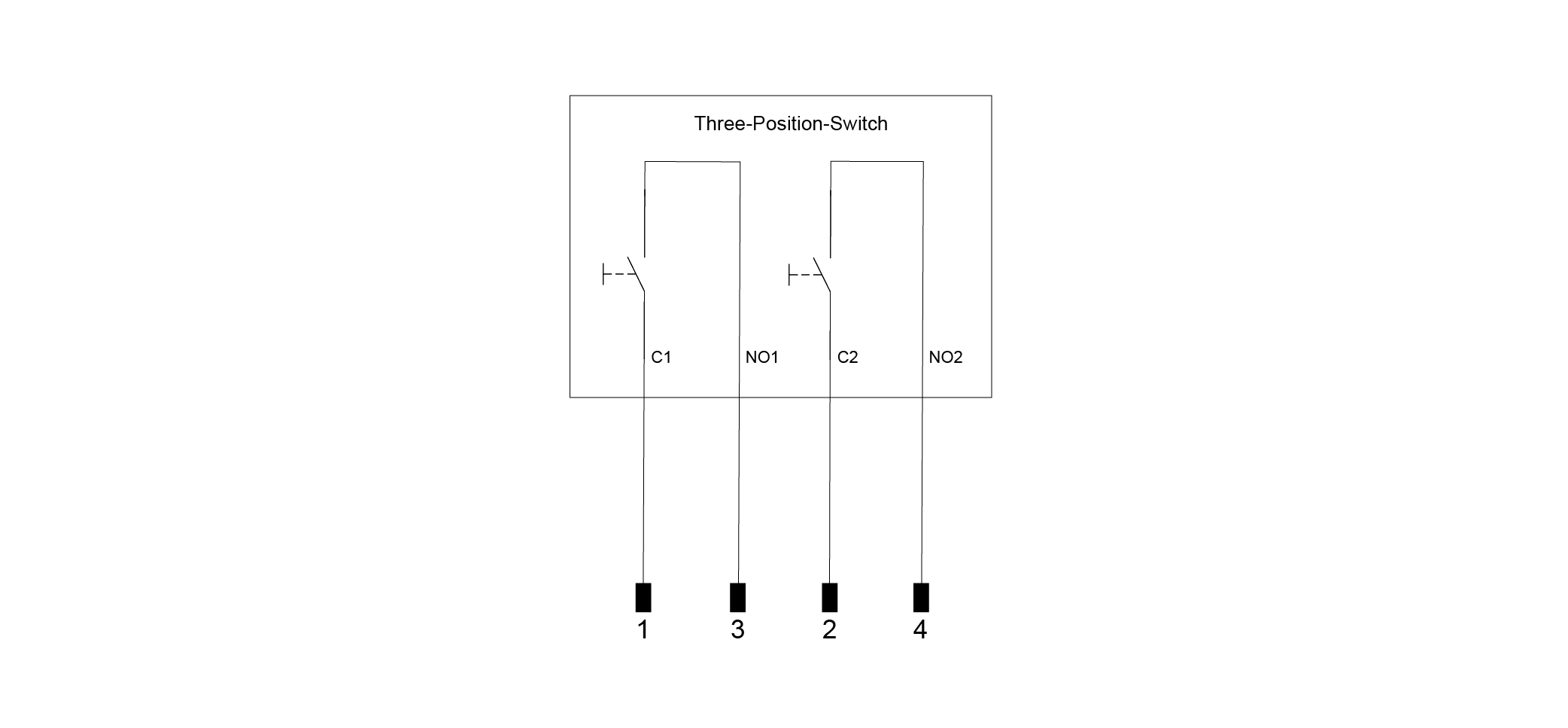

Pinbelegung 1

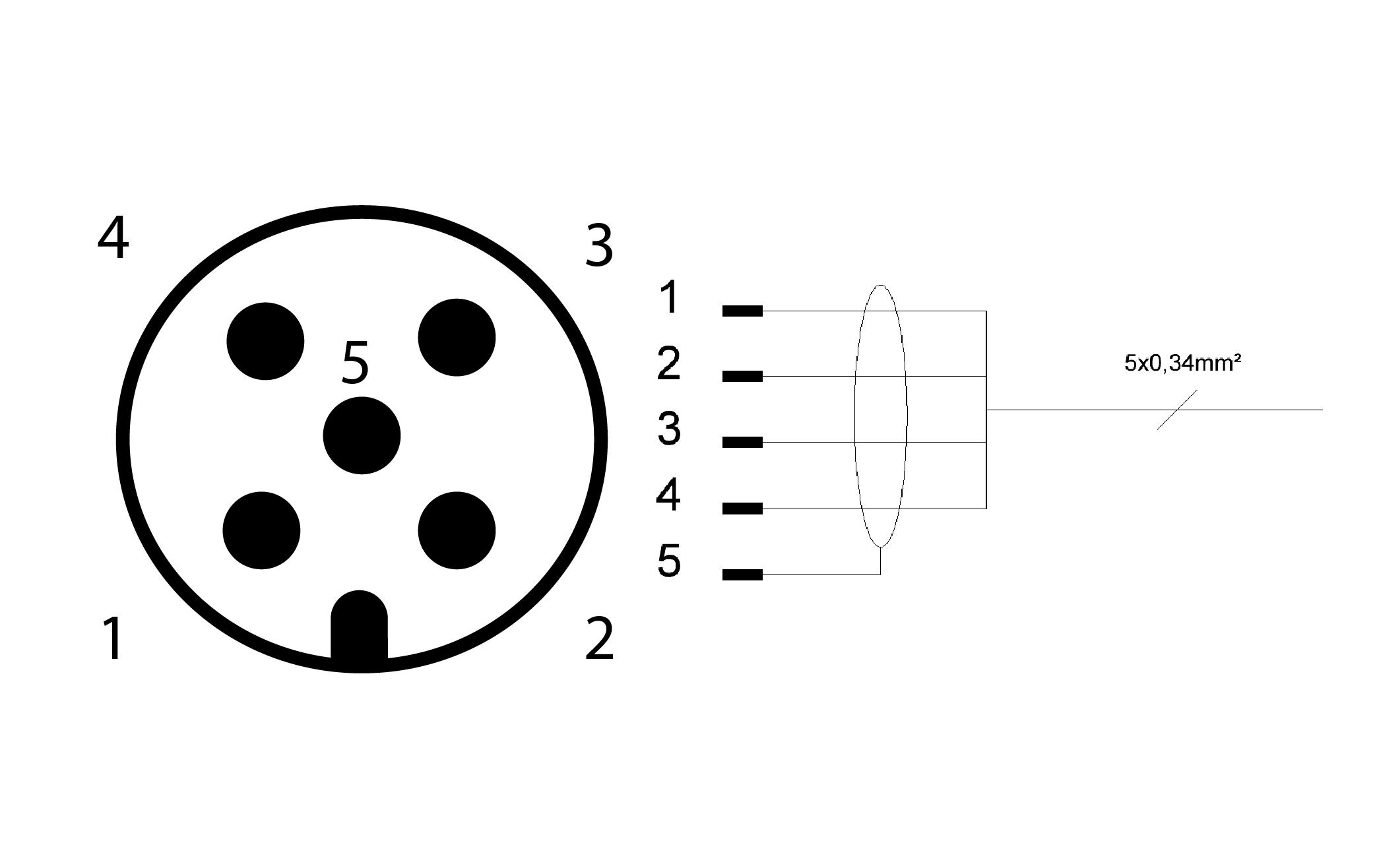

Pinbelegung 2

Zeichnungen

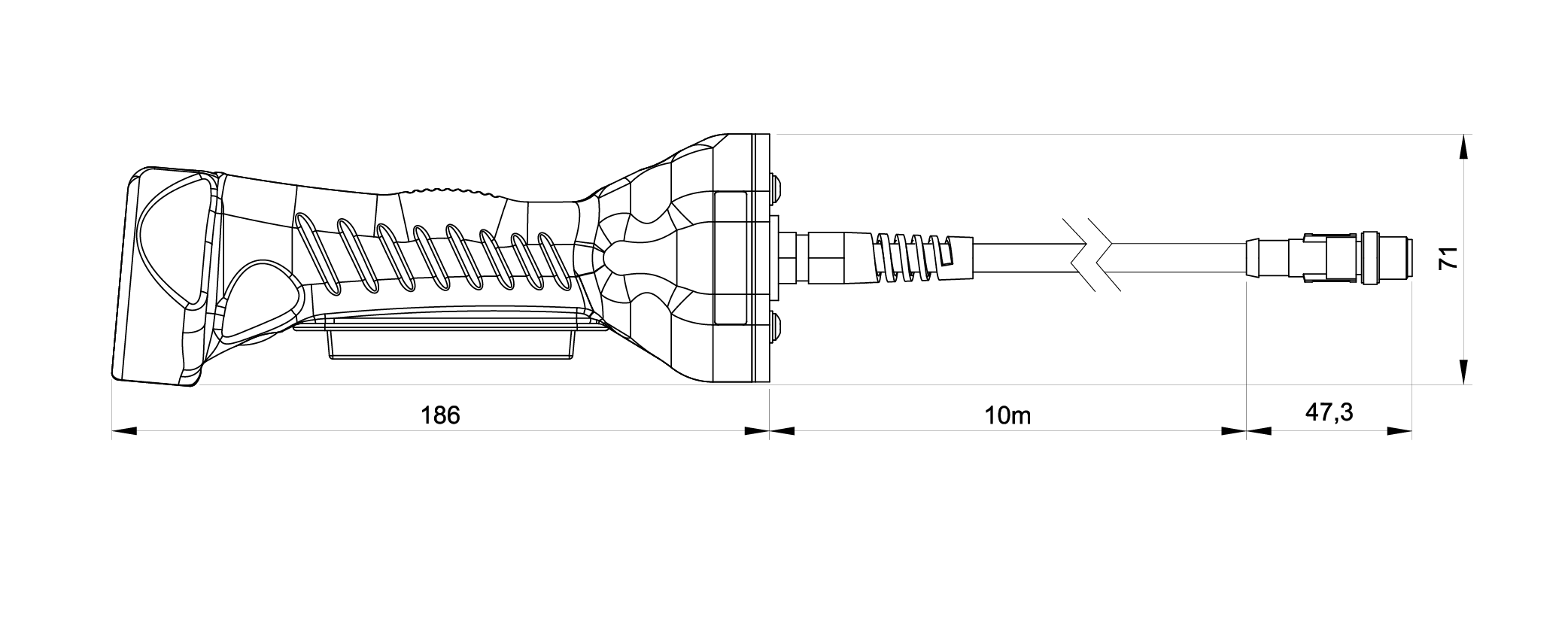

Bemaßung
