Ersatzdisplay für RL-24I-PI Phasenüberwachung gegen Uhrzeigersinn

Ihre Vorteile

• Sichere Isolationsprüfung: Schnelle Überprüfung für LOTO-Verfahren, reduziert elektrische Gefährdungen.

• Maximale Sicherheit: Elektrische Trennung zwischen Schaltschrank und Anzeige, geringe Spannung an der Türanzeige.

• Live-Status & Phasenfolgeanzeige: Direkte Anzeige von Spannungsstatus und Drehfeldrichtung, minimiert Prüfaufwand.

• Einfache Installation & LED-Anzeige: Kompakte Bauform, wartungsarm, mit hellen LEDs für klare Statusanzeige.

• Weltweite Zertifizierungen: Konform bis OVC IV für universellen Einsatz.

Downloads

RL-24I-PI-DACC
Ersatzdisplay für RL-24I-PI Phasenüberwachung gegen Uhrzeigersinn

Der RL-24i Phasenanzeiger bietet eine einfache und sichere Lösung zur Überwachung von Drehstromversorgungen und zeigt deutlich die korrekte Phasenfolge an. Er kann Spannungen bis 1000 V AC überwachen und zeigt über eine türmontierte Anzeige den Status jeder Phase sowie eventuelle Fehler an. Zwei Varianten sind verfügbar: für eine im oder gegen den Uhrzeigersinn verlaufende Phasenfolge. Zur Sicherheit besteht eine elektrische Trennung zwischen der Hutschienen-Einheit und der Anzeige, die mit einer sicheren Kleinspannung von 3,8 V DC arbeitet.

Das wartungsfreie Gerät ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Sein Gehäuse aus halogenfreiem, isolierendem V0-Material ist robust und. Mit niedrigem Energieverbrauch ermöglicht der RL-24i eine dauerhafte Überwachung auch nach der Phasentrennung und erhält dabei die Schutzklasse des Schaltschrankes.

Betreff: RL-24I-PI-DACC Ersatzdisplay für RL-24I-PI Phasenüberwachung gegen Uhrzeigersinn

Allgemeine Daten

Störfestigkeit

Bis EN 61326-1

Artikelnummer

1044832

Artikelnummer (alt)

Typenbezeichnung

RL-24I-PI-DCC

Befestigung

Standard TS35 DIN Schiene nach EN50022

Sicherheitstechnische Daten

Zulassungen

EN 61326-1, EN 61010-1, UL 61010-1, CSA C22.2 No. 61010-1, NEMA 4X, IEC 60204, RoHS 2011/65/EU & 2015/863

Zertifizierungen

CE, MET, RCM, UKCA

Umgebungsbedingungen

Umgebungstemperatur

-35°C bis 55 °C

Höhenlage

max. 5.000 m

Schutzart

IP 66

Elektrische Daten

Bemessungsbetriebsspannung Ue

24 VAC bis 1000 V -10%/+10% V

Frequenzbereich

50 Hz/60 Hz

Eingangsstrom, max (rms)

20mA

Stromversorgung

Stromversorgung über die Eingangsspannung, keine zusätzliche Stromversorgung erforderlich.

Leistungsaufnahme

20 W max.

Absicherung der Betriebsspannung

Der REMLIVE RL-24i verfügt über eine integrierte 500-mA-Sicherung und einen internen Überspannungsschutz.

UL-Bewertung der externen Sicherung

Der REMLIVE RL-24i benötigt für die meisten Wechselspannungsanwendungen keine externe Absicherung.

Isolationswiderstand

> 20 Mohm Phase gegen Masse

Bemessungs-Stoßspannungsfestigkeit

Leitung - Erde

8 kV

Leitung - Neutral

2,4 kV

Leitung 2,4 kV

2,4 kV

Überspannungskategorie

IV (690 V); III (1000 V)

Anschlussklemmen

Eingangsverdrahtung

1,0 … 2,5 mm² mit einer Isolierung, die auf die Spannung des zu überwachenden Systems ausgelegt ist.

Zeichnungen

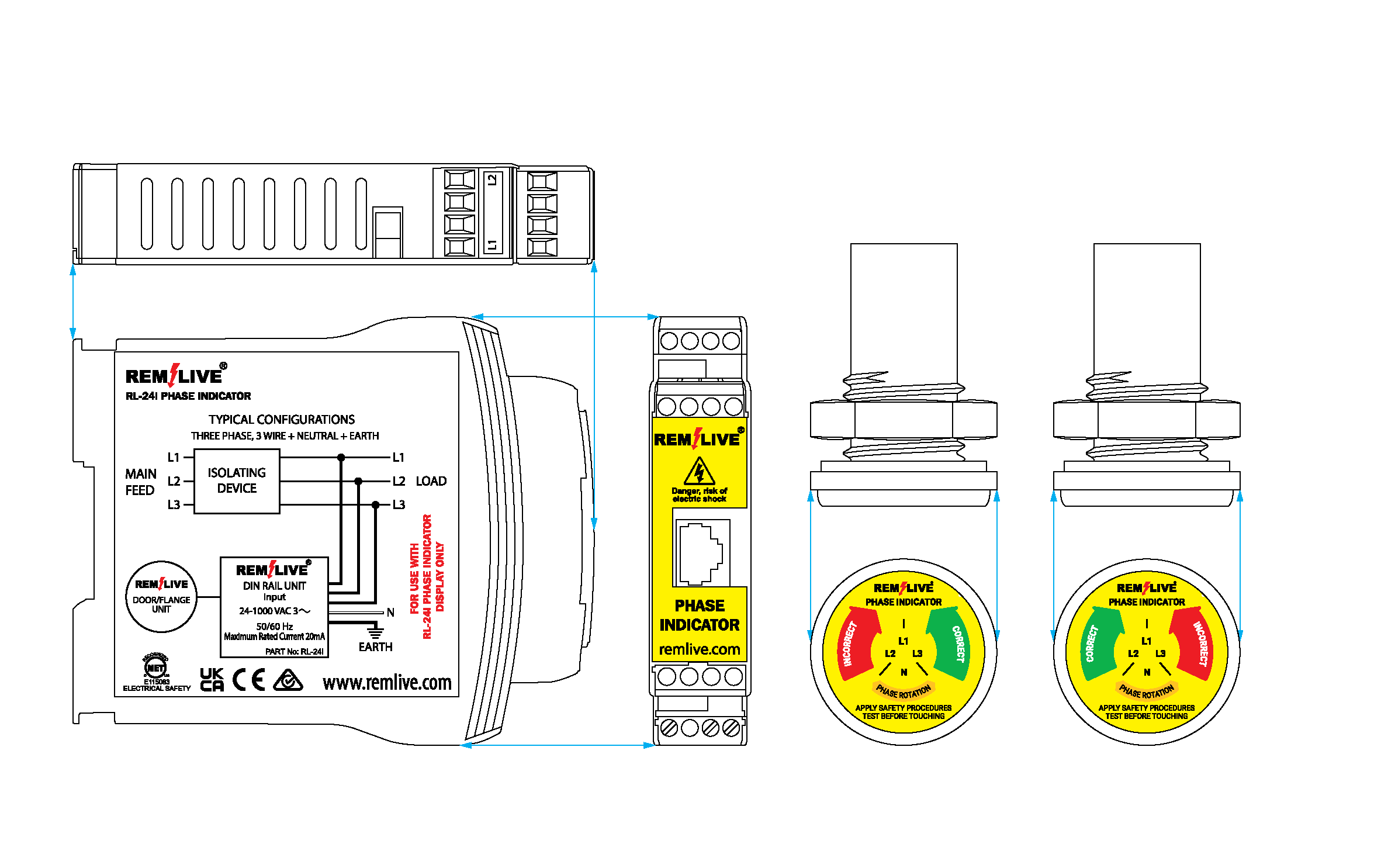

Bemaßung
