REM-Live, 24i Phasenüberwachung gegen Uhrzeigersinn

Ihre Vorteile

• Sichere Isolationsprüfung: Schnelle Überprüfung für LOTO-Verfahren, reduziert elektrische Gefährdungen.

• Maximale Sicherheit: Elektrische Trennung zwischen Schaltschrank und Anzeige, geringe Spannung an der Türanzeige.

• Live-Status & Phasenfolgeanzeige: Direkte Anzeige von Spannungsstatus und Drehfeldrichtung, minimiert Prüfaufwand.

• Einfache Installation & LED-Anzeige: Kompakte Bauform, wartungsarm, mit hellen LEDs für klare Statusanzeige.

• Weltweite Zertifizierungen: Konform bis OVC IV für universellen Einsatz.

Downloads

RL-24I-PI-ACC
REM-Live, 24i Phasenüberwachung gegen Uhrzeigersinn

Der RL-24i Phasenanzeiger bietet eine einfache und sichere Lösung zur Überwachung von Drehstromversorgungen und zeigt deutlich die korrekte Phasenfolge an. Er kann Spannungen bis 1000 V AC überwachen und zeigt über eine türmontierte Anzeige den Status jeder Phase sowie eventuelle Fehler an. Zwei Varianten sind verfügbar: für eine im oder gegen den Uhrzeigersinn verlaufende Phasenfolge. Zur Sicherheit besteht eine elektrische Trennung zwischen der Hutschienen-Einheit und der Anzeige, die mit einer sicheren Kleinspannung von 3,8 V DC arbeitet.

Das wartungsfreie Gerät ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Sein Gehäuse aus halogenfreiem, isolierendem V0-Material ist robust und. Mit niedrigem Energieverbrauch ermöglicht der RL-24i eine dauerhafte Überwachung auch nach der Phasentrennung und erhält dabei die Schutzklasse des Schaltschrankes.

Betreff: RL-24I-PI-ACC REM-Live, 24i Phasenüberwachung gegen Uhrzeigersinn

Allgemeine Daten

Artikelnummer

Typenbezeichnung

RL-24I-PI-ACC

Störfestigkeit

Bis EN 61326-1

Befestigung

Standard TS35 DIN Schiene nach EN50022

Sicherheitstechnische Daten

Zulassungen

EN 61326-1, EN 61010-1, UL 61010-1, CSA C22.2 No. 61010-1, NEMA 4X, IEC 60204, RoHS 2011/65/EU & 2015/863

Zertifizierungen

CE, MET, RCM, UKCA

Umgebungsbedingungen

Umgebungstemperatur

-35°C bis 55 °C

Höhenlage

max. 5.000 m

Schutzart

IP 66

Elektrische Daten

Bemessungsbetriebsspannung Ue

24 VAC bis 1000 V -10%/+10% V

Frequenzbereich

50 Hz/60 Hz

Eingangsstrom, max (rms)

20mA

Stromversorgung

Stromversorgung über die Eingangsspannung, keine zusätzliche Stromversorgung erforderlich.

Leistungsaufnahme

20 W max.

Absicherung der Betriebsspannung

Der REMLIVE RL-24i verfügt über eine integrierte 500-mA-Sicherung und einen internen Überspannungsschutz.

UL-Bewertung der externen Sicherung

Der REMLIVE RL-24i benötigt für die meisten Wechselspannungsanwendungen keine externe Absicherung.

Isolationswiderstand

> 20 Mohm Phase gegen Masse

Bemessungs-Stoßspannungsfestigkeit

Leitung - Erde

8 kV

Leitung - Neutral

2,4 kV

Leitung 2,4 kV

2,4 kV

Überspannungskategorie

IV (690 V); III (1000 V)

Anschlussklemmen

Eingangsverdrahtung

1,0 … 2,5 mm² mit einer Isolierung, die auf die Spannung des zu überwachenden Systems ausgelegt ist.

Mechanische Daten

Abmessungen Modul

Breite

22,5 mm

Länge

122 mm

Höhe

100 mm

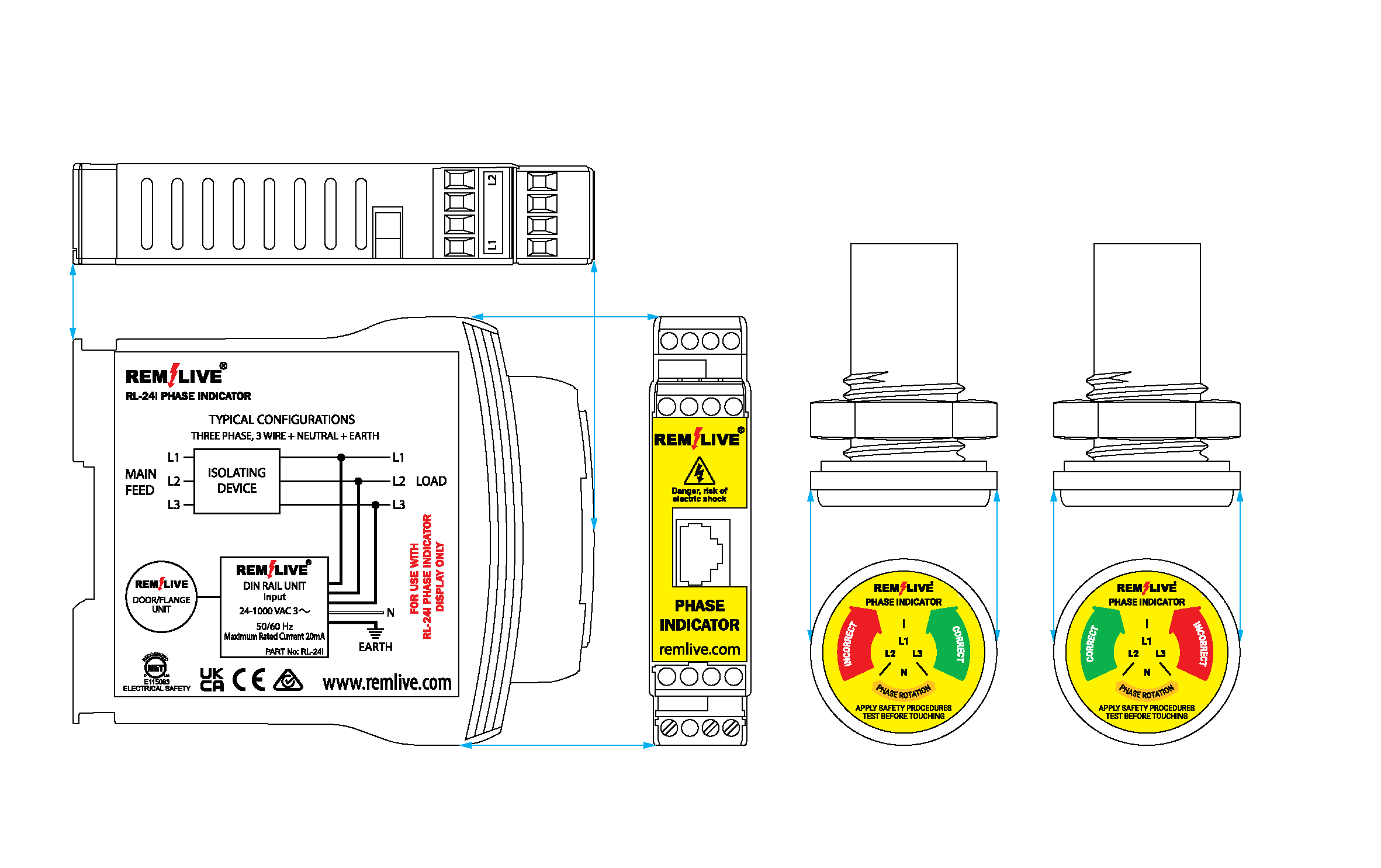

Zeichnungen

Montage

Bemaßung

Zubehör

RL-24I-PI-DACC
