Ersatzdisplay für RL-24I-IC-23 Isolator Check

Ihre Vorteile

• Sichere Isolationsprüfung: Schnelle Überprüfung für LOTO-Verfahren, reduziert elektrische Gefährdungen.

• Maximale Sicherheit: Elektrische Trennung zwischen Schaltschrank und Anzeige, geringe Spannung an der Türanzeige.

• Live-Status & Phasenfolgeanzeige: Direkte Anzeige von Spannungsstatus und Drehfeldrichtung, minimiert Prüfaufwand.

• Einfache Installation & LED-Anzeige: Kompakte Bauform, wartungsarm, mit hellen LEDs für klare Statusanzeige.

• Weltweite Zertifizierungen: Konform bis OVC IV für universellen Einsatz.

Downloads

RL-24I-IC-D
Ersatzdisplay für RL-24I-IC-23 Isolator Check

Der RL-24i Isolator Check bietet eine zuverlässige Überwachung und Bestätigung von Spannungen während bzw. nach der Abschaltung von Betriebsmitteln. Er kann Spannungen bis 690 V AC für CAT-IV-Konfigurationen überwachen und ermöglicht dem Benutzer, über eine Anzeige, eine schnelle und einfache Methode zur Darstellung der Isolierung, während Lockout-/Tagout-Verfahren. Zur Bediensicherheit besteht ein niedriger Gleitstrom zur Türeinheit in Höhe von 3,8 V.

Das wartungsfreie Gerät ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Sein Gehäuse aus halogenfreiem, isolierendem V0-Material ist robust und langlebig. Der RL-24i ist wartungsfrei und nach IP66-Standards konstruiert, wodurch der Schaltschrank zuverlässig vor dem Eindringen geschützt bleibt.

Betreff: RL-24I-IC-D Ersatzdisplay für RL-24I-IC-23 Isolator Check

Allgemeine Daten

Störfestigkeit

Bis EN 61326-1

Artikelnummer

1044834

Artikelnummer (alt)

Typenbezeichnung

RL-24I-IC-D

Befestigung

Standard TS35 DIN Schiene nach EN50022

Sicherheitstechnische Daten

Zertifizierungen

CE, MET, RCM, UKCA

Zulassungen

EN 61326-1, EN 61010-1, UL 61010-1, CSA C22.2 No. 61010-1, NEMA 4X, IEC 60204, RoHS 2011/65/EU & 2015/863

Umgebungsbedingungen

Umgebungstemperatur

-35°C bis 55 °C

Höhenlage

max. 5.000 m

Schutzart

IP 66

Elektrische Daten

Bemessungsbetriebsspannung Ue

24 VAC bis 1000 V -10%/+10% V

Frequenzbereich

50 Hz/60 Hz

Eingangsstrom, max (rms)

20mA

Stromversorgung

Stromversorgung über die Eingangsspannung, keine zusätzliche Stromversorgung erforderlich.

Leistungsaufnahme

20 W max.

Absicherung der Betriebsspannung

Der REMLIVE RL-24i verfügt über eine integrierte 500-mA-Sicherung und einen internen Überspannungsschutz.

UL-Bewertung der externen Sicherung

Der REMLIVE RL-24i benötigt für die meisten Wechselspannungsanwendungen keine externe Absicherung.

Isolationswiderstand

> 20 Mohm Phase gegen Masse

Bemessungs-Stoßspannungsfestigkeit

Leitung - Erde

8 kV

Leitung - Neutral

2,4 kV

Leitung 2,4 kV

2,4 kV

Überspannungskategorie

IV (690 V); III (1000 V)

Anschlussklemmen

Eingangsverdrahtung

1,0 … 2,5 mm² mit einer Isolierung, die auf die Spannung des zu überwachenden Systems ausgelegt ist.

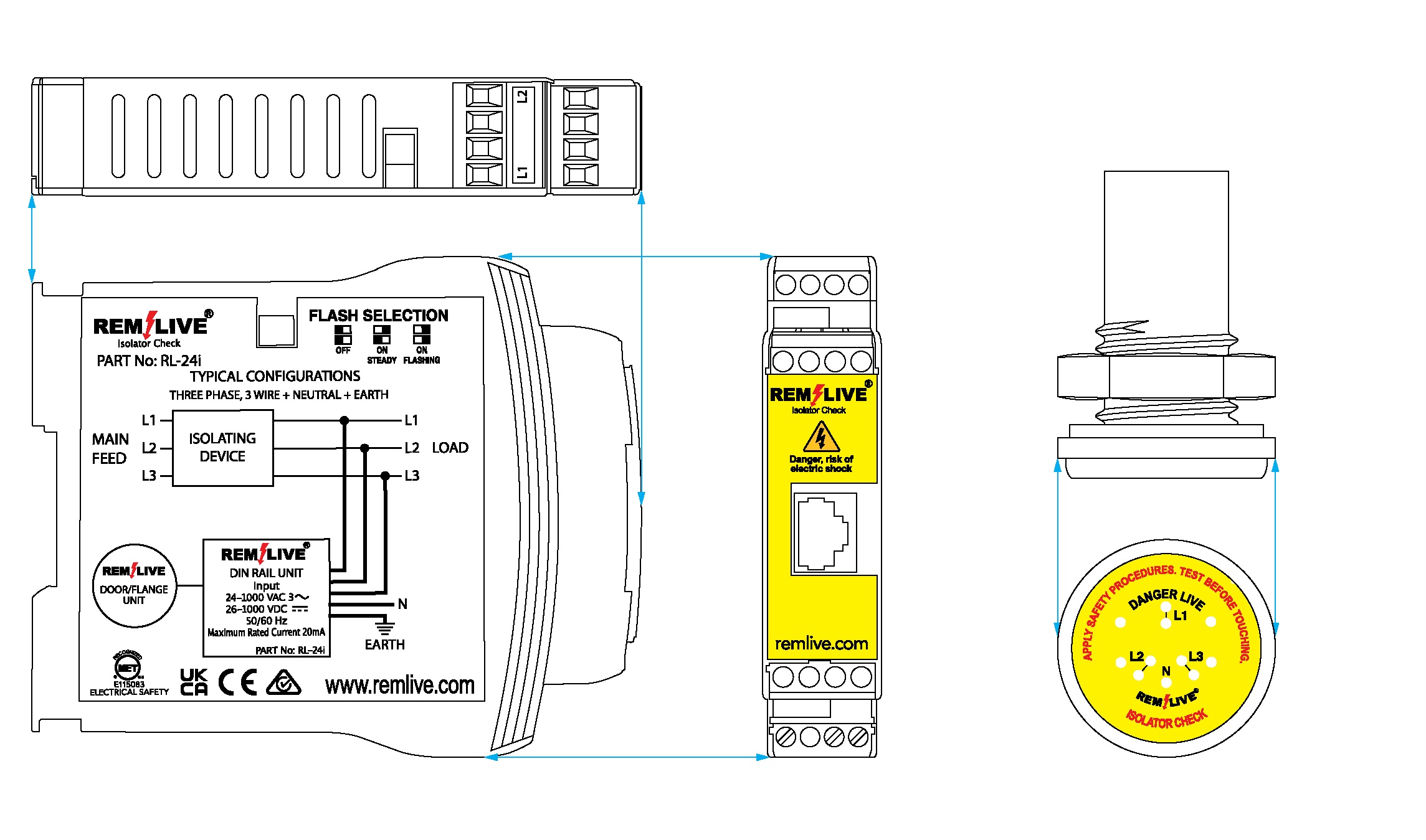

Zeichnungen

Bemaßung
