SB-H0Q-EC-IA-IA-Q1A-Q2A-Q3E-Q4A-W06

Downloads

SB-H0Q-EC-IA-IA-Q1A0-Q2A0-Q3E0-Q4A0-W06
Simplifier Box 253



  • SB-H0Q: Simplifier Box
  • Gehäuseunterteil: Farbe Anthrazit, Kein Durchbruch für Anschluss auf der Rückseite
  • Gehäuseoberteil: Farbe Grau, Möglichkeit zum Einbau von 3 Befehlsstellen
  • EC: Not-Halt-Taster, 1 x NC + 1 x NO
  • IA: Beleuchteter Taster , 1x NO (5 x Tasterkappen beigelegt)
  • IA: Beleuchteter Taster , 1x NO (5 x Tasterkappen beigelegt)
  • Q1A0: Anschluss unten links mit Abdeckung
  • Q2A0: Anschluss oben links mit Abdeckung
  • Q3E0: Anschluss unten rechts mit M12 Stiftstecker 12-polig
  • Q4A0: Anschluss oben rechts mit Abdeckung
  • W06: bereits vorverdrahtet





Betreff: SB-H0Q-EC-IA-IA-Q1A0-Q2A0-Q3E0-Q4A0-W06 Simplifier Box 253

Allgemeine Daten

Artikelnummer
1028685
Artikelnummer (alt)
SP-X-87-000-25
Produktname
Simplifier Box 253
Typenbezeichnung
SB-H0Q-EC-IA-IA-Q1A0-Q2A0-Q3E0-Q4A0-W06
Taster Position 1
-Typenbezeichnung
EC
- Funktionsart
Not-Halt-Taster
Taster Position 2
- Typenbezeichnung
IA
- Funktionsart
Beleuchteter Taster
Taster Position 3
- Typenbezeichnung
IA
- Funktionsart
Beleuchteter Taster
Anschluss
- Position 1
Q1A0: Anschluss unten links mit Abdeckung
- Position 2
Q2A0: Anschluss oben links mit Abdeckung
- Position 3
Q3E0: Anschluss unten rechts mit M12 Stiftstecker 12-polig
- Position 4
Q4A0: Anschluss oben rechts mit Abdeckung

Sicherheitstechnische Daten

Zulassungen
CE

Umgebungsbedingungen

Betriebstemperatur max
-20 ... +65 °C
Lagertemperatur max
-20 ... +65 °C

Elektrische Daten

Taster Position 1
Typenbezeichnung
EC
Schalterart
Not-Halt-Taster
Funktionsart
Standard 2 x NC + 1 x NO
Prellzeit NC
<10 ms
Prellzeit NO
<10 ms
Bemessungsspannung Ue
24 V
Gebrauchskategorie
DC13
Anschlussart
Federzugklemmen
Durchgangswiderstand NO
<50 mOhm (AU)
Durchgangswiderstand NC
<50 mOhm (AU)
Öffnerkontakt zwangsöffnend
Gemäß EN60947-5-1, Anhang K
Beleuchtung
Keine
Mechanische Lebensdauer
50.000 Schaltzyklen
Entriegelung
Rechts- und Linksdrehend
Anzahl Pins
6
Leiterquerschnitt
eindrähtig
0,08…0,5 mm²
feindrähtig
0,08…0,5 mm²
feindrähtig (Aderendhülse mit Kunststoffkragen)
0,25 mm²
feindrähtig (Aderendhülse ohne Kunststoffkragen)
0,25 mm²
Abisolierlänge
5 ... 6 mm
Taster Position 2
Typenbezeichnung
IA
Funktionsart
Beleuchteter Taster
Schalterart
Schließer (NO) 1, LED 1
Durchgangswiderstand NO
<50 mOhm (AU)
Beleuchtung
LED
Mechanische Lebensdauer
1.000.000 Schaltzyklen
Elektrische Lebensdauer (Nennlast)
1.000.000 Schaltzyklen
Bemessungsbetriebsstrom Ie
0.25 A
Anschlussart
Federzugklemmen
Anzahl Pins
6
Leiterquerschnitt
eindrähtig
0,08…0,5 mm²
feindrähtig
0,08…0,5 mm²
feindrähtig (mit Aderendhülse mit Kunststoffkragen)
0,25 mm²
feindrähtig (mit Aderendhülse ohne Kunststoffkragen)
0,25 mm²
Abisolierlänge
5 ... 6 mm
Taster Position 3
Typenbezeichnung
IA
Funktionsart
Beleuchteter Taster
Schalterart
Schließer (NO) 1, LED 1
Durchgangswiderstand NO
<50 mOhm (AU)
Beleuchtung
LED
Mechanische Lebensdauer
1.000.000 Schaltzyklen
Elektrische Lebensdauer (Nennlast)
1.000.000 Schaltzyklen
Bemessungsbetriebsstrom Ie
0.25 A
Anschlussart
Federzugklemmen
Anzahl Pins
6
Leiterquerschnitt
eindrähtig
0,08…0,5 mm²
feindrähtig
0,08…0,5 mm²
feindrähtig (Adernhülse mit Kunststoffkragen)
0,25 mm²
feindrähtig (Adernhülse ohne Kunststoffkragen)
0,25 mm²
Abisolierlänge
5 ... 6 mm
Stecker Position 3
Anschlussart
M12 Stiftstecker
Pinzahl
12

Mechanische Daten

Gehäuse-Typ
Einbauöffnung der Taster
22,5 mm
Drehmoment (Montagemutter)
1,5-1,9 Nm
Abmessungen
Breite
42 mm
Länge
253 mm
Höhe
44 mm

Elektrische Zeichnungen

Anschlussbeispiel 1
Anschlussbeispiel 1

Zeichnungen

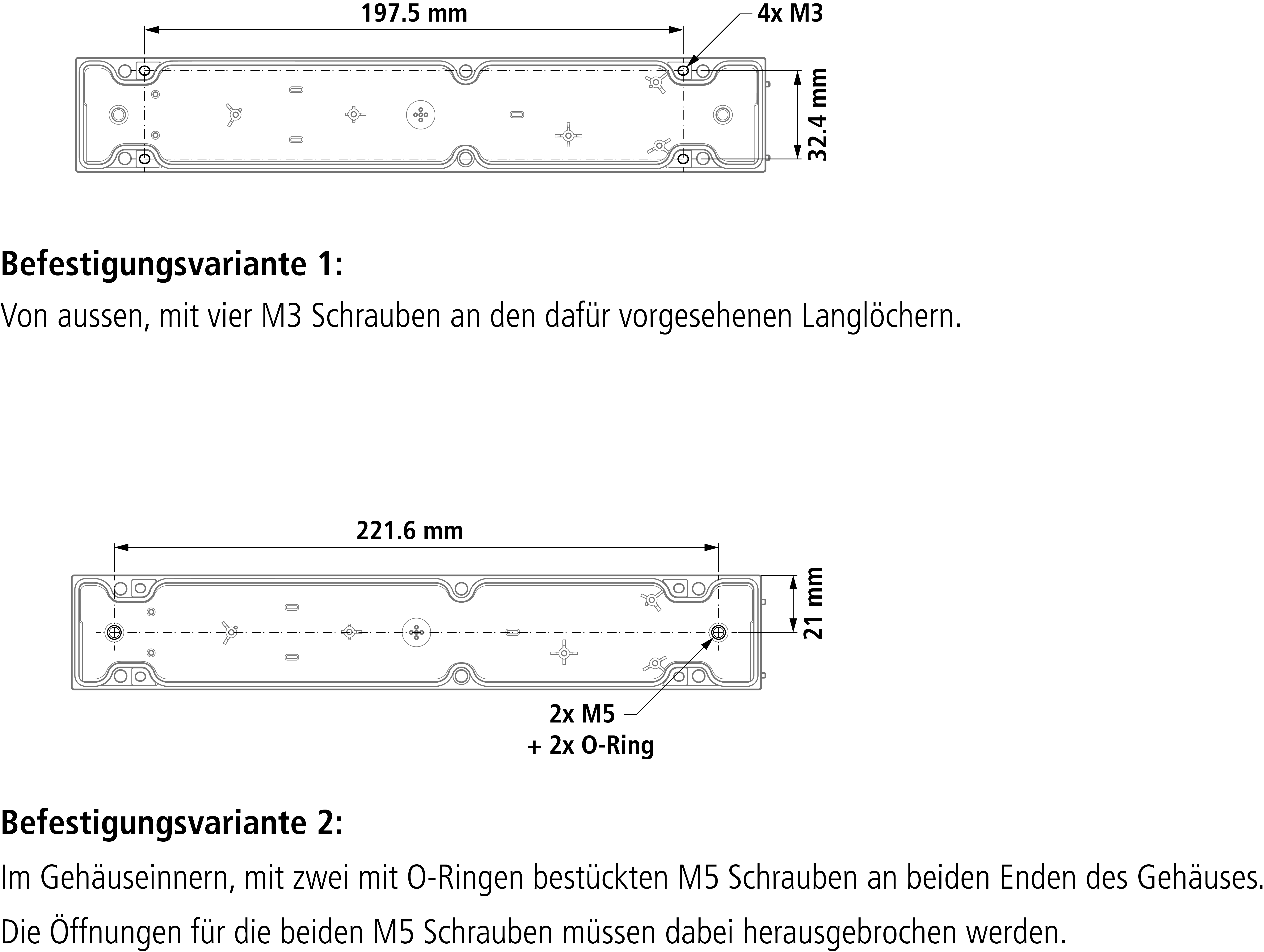

Montage
Montage

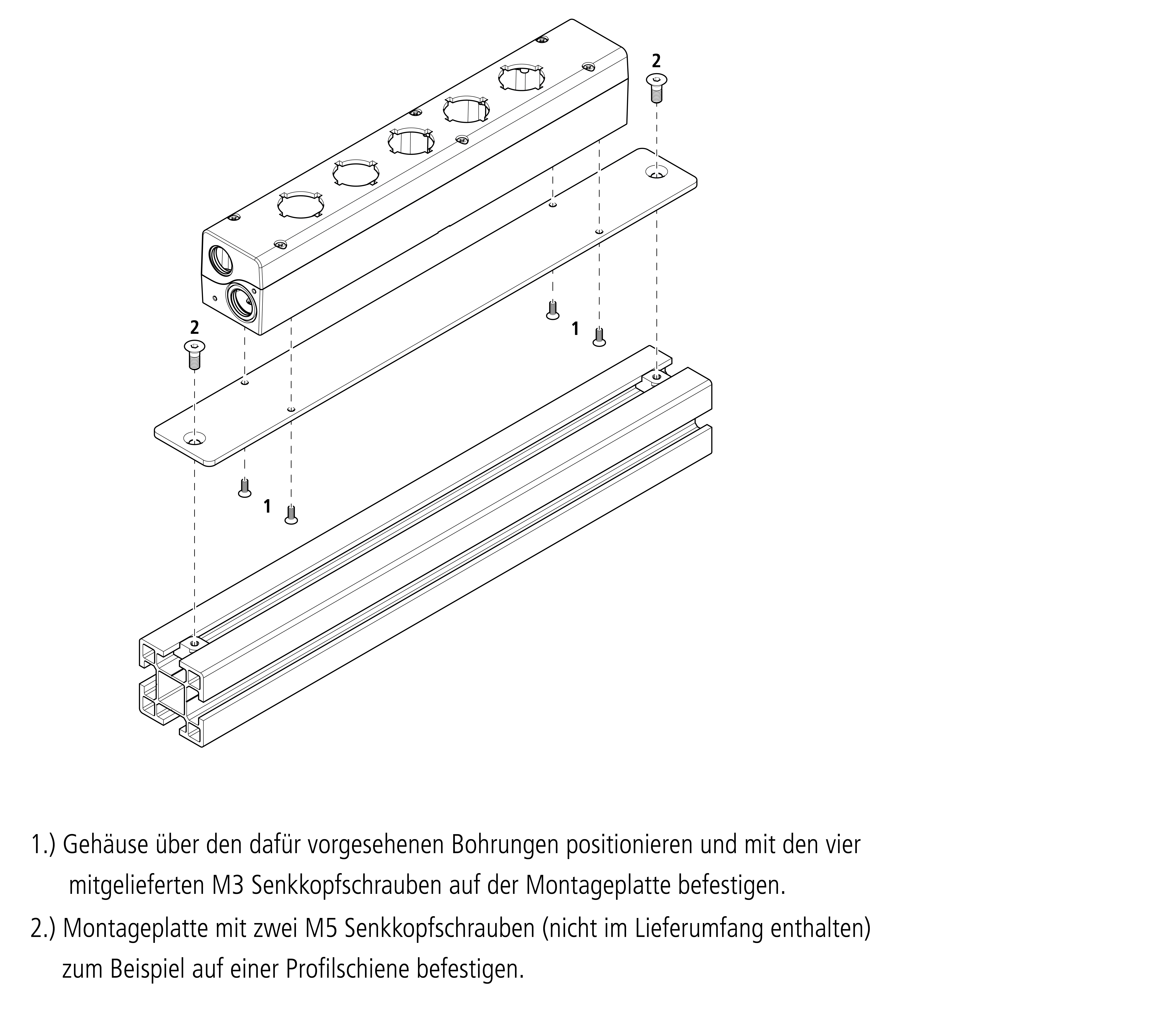

Montage 2
Montage 2

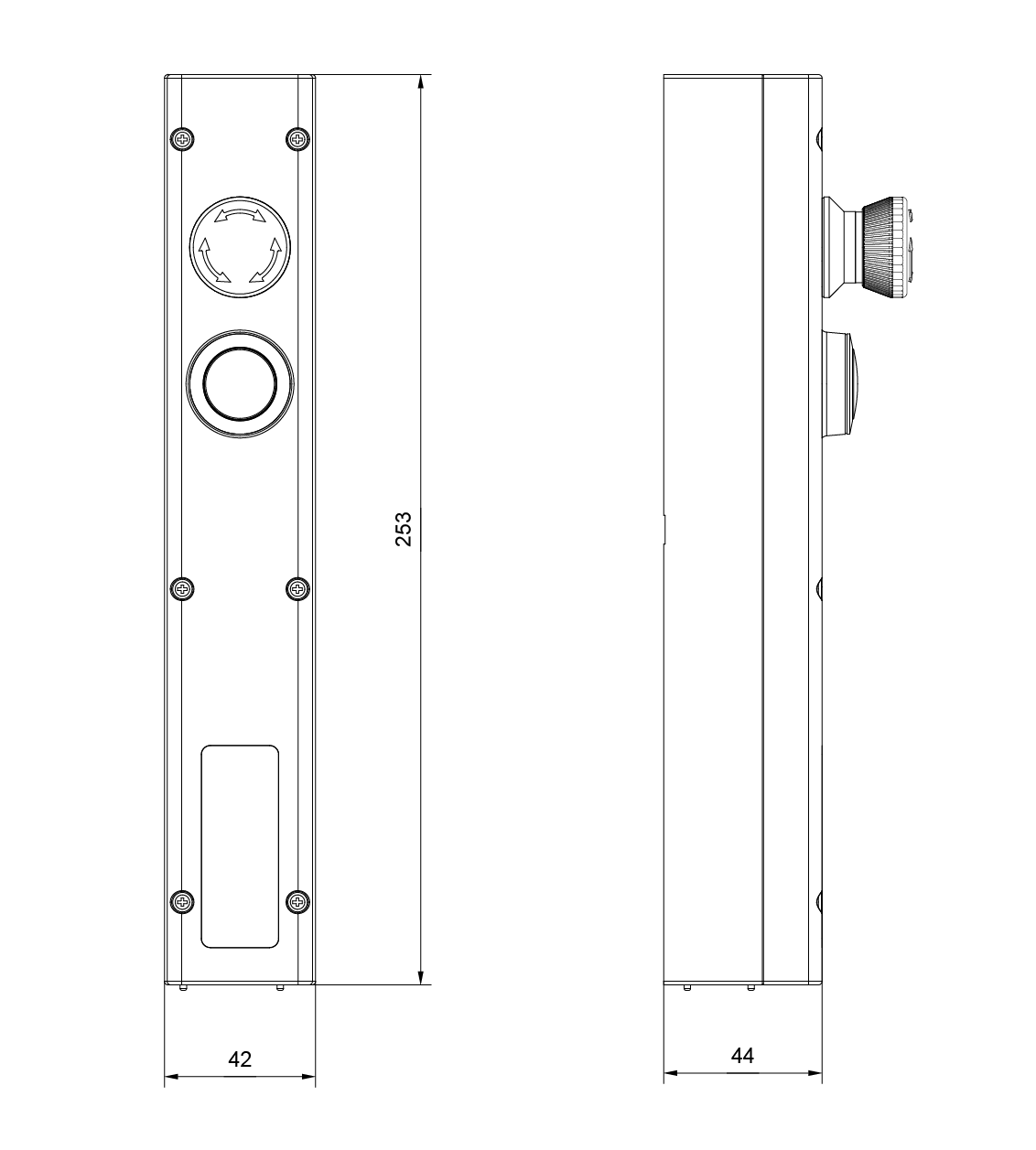

Bemaßung
Bemaßung
