SB-H0O-EC-Q1A-Q2A-Q3D-Q4A-W02

Downloads

SB-H0O-EC-Q1A0-Q2A0-Q3D0-Q4A0-W02
Simplifier Box 253

  • SB-H0O: Simplifier Box
  • Gehäuseunterteil: Farbe Anthrazit, Kein Durchbruch für Anschluss auf der Rückseite
  • Gehäuseoberteil: Farbe Grau, Möglichkeit zum Einbau einer Befehlsstelle
  • EC: Not-Halt-Taster, 2 x NC
  • Q1A0: Anschluss unten links mit Abdeckung
  • Q2A0: Anschluss oben links mit Abdeckung
  • Q3D0: Anschluss unten rechts mit M12 Stiftstecker 8-polig
  • Q4A0: Anschluss oben rechts mit Abdeckung
  • W02: bereits vorverdrahtet

Betreff: SB-H0O-EC-Q1A0-Q2A0-Q3D0-Q4A0-W02 Simplifier Box 253

Allgemeine Daten

Artikelnummer
1028681
Artikelnummer (alt)
SP-X-87-000-21
Produktname
Simplifier Box 253
Typenbezeichnung
SB-H0O-EC-Q1A0-Q2A0-Q3D0-Q4A0-W02
Taster Position 1
-Typenbezeichnung
EC
- Funktionsart
Bot-Halt-Taster
Anschluss
- Position 1
Q1A0 - Anschluss unten links mit Abdeckung
- Position 2
Q2A0 - Anschluss oben links mit Abdeckung
- Position 3
Q3D0 - Anschluss unten rechts mit M12 Stiftstecker 8-polig
- Position 4
Q4A0 - Anschluss oben rechts mit Abdeckung
- B10d Wert
250.000

Sicherheitstechnische Daten

Zulassungen
CE

Umgebungsbedingungen

Betriebstemperatur max
-20 ... +65 °C
Lagertemperatur max
-20 ... +65 °C

Elektrische Daten

Taster Position 1
Typenbezeichnung
EC
Schalterart
Schließer (NO) 1, Öffner (NC) 2
Funktionsart
Not-Halt-Taster
Prellzeit NC
<10 ms
Prellzeit NO
<10 ms
Bemessungsspannung Ue
24 V
Gebrauchskategorie
DC13
Anschlussart
Federzugklemmen
Durchgangswiderstand NO
<50 mOhm (AU)
Durchgangswiderstand NC
<50 mOhm (AU)
Öffnerkontakt zwangsöffnend
Gemäß EN60947-5-1, Anhang K
Beleuchtung
Keine
Mechanische Lebensdauer
50.000 Schaltzyklen
Entriegelung
Rechts- und Linksdrehend
Anschlussart
Federzugklemmen
Anzahl Pins
6
Leiterquerschnitt
eindrähtig
0,8 ... 0,5 mm²
feindrähtig
0,8 ... 0,5 mm²
feindrähtig (Aderendhülse mit Kunststoffkragen)
0,25 mm²
feindrähtig (Aderendhülse ohne Kunststoffkragen)
0,25 mm²
Abisolierlänge
5 ... 6 mm
Stecker Position 3
Anschlussart
M12 Stiftstecker
Pinzahl
8

Mechanische Daten

Gehäuse-Typ
Einbauöffnung der Taster
22,5 mm
Drehmoment (Montagemutter)
1,5-1,9 Nm
Abmessungen
Breite
42 mm
Länge
253 mm
Höhe
44 mm

Elektrische Zeichnungen

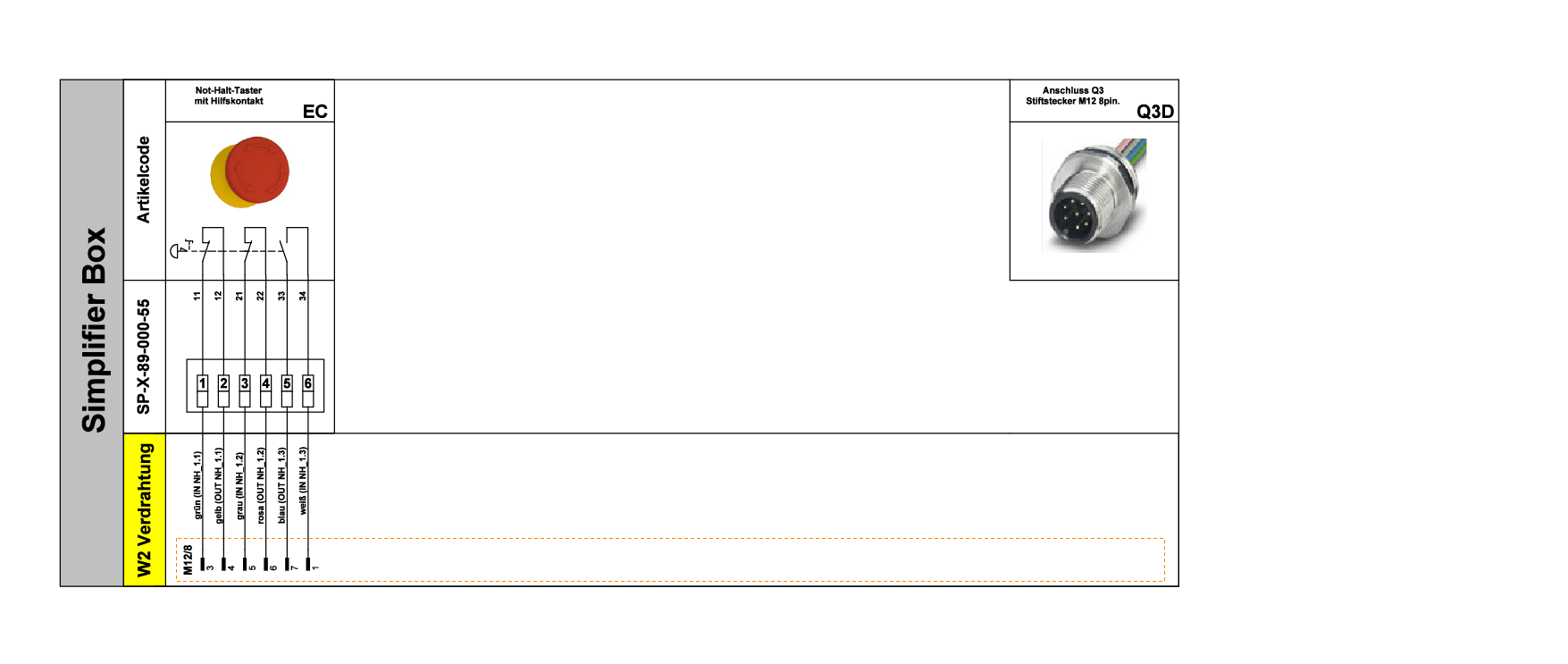

Anschlussbeispiel 1
Anschlussbeispiel 1

Zeichnungen

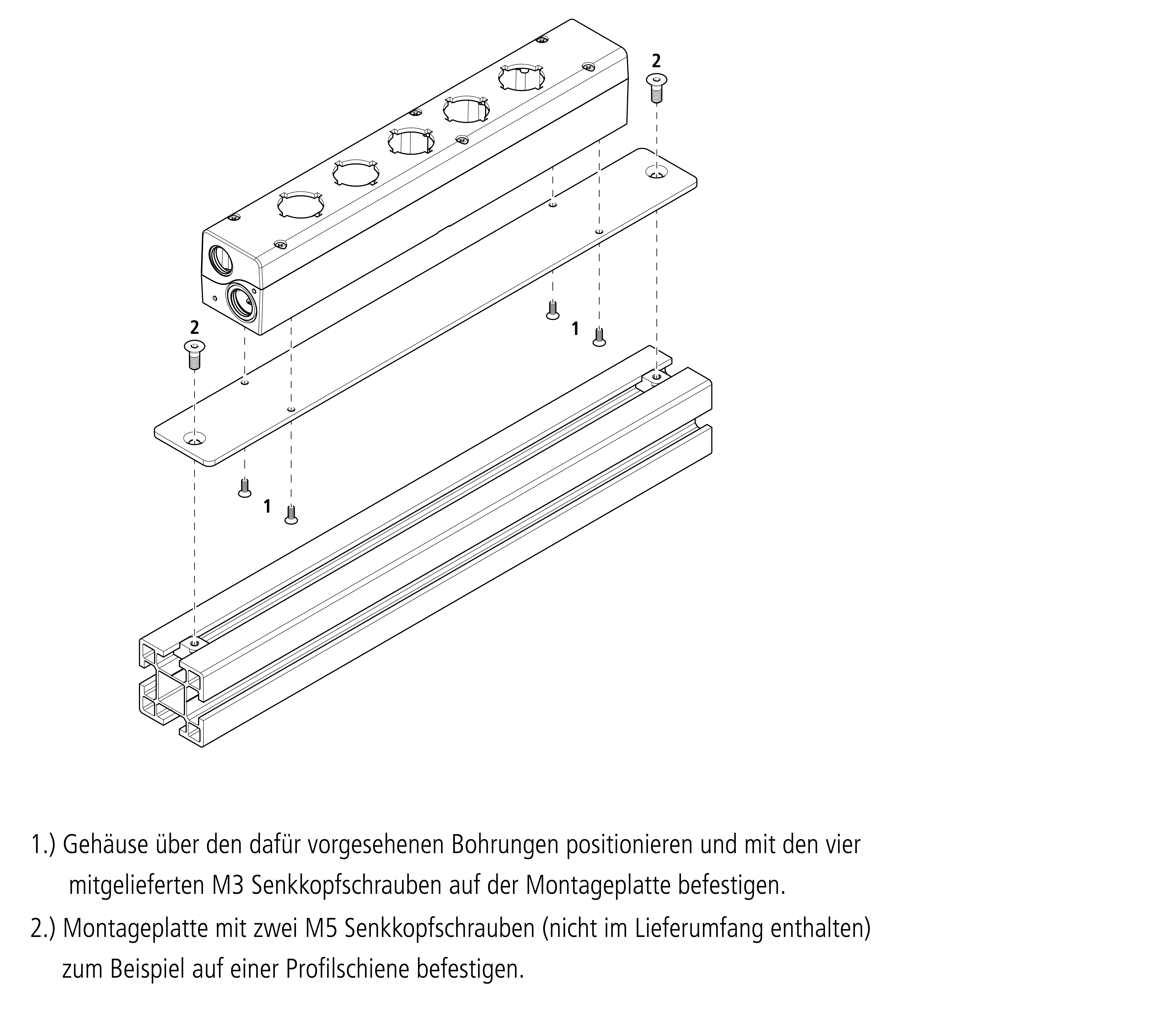

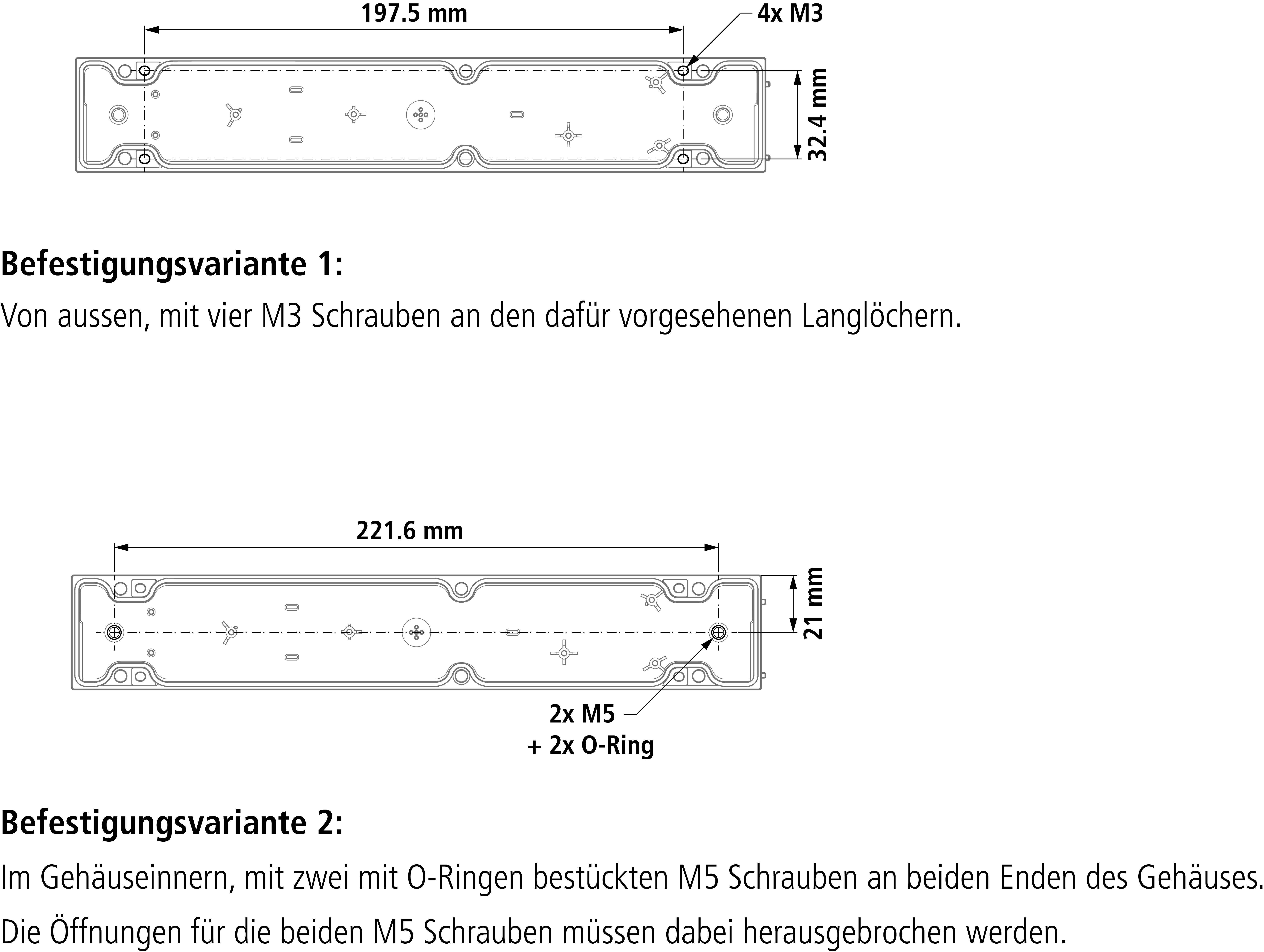

Montage
Montage
Montage 2
Montage 2

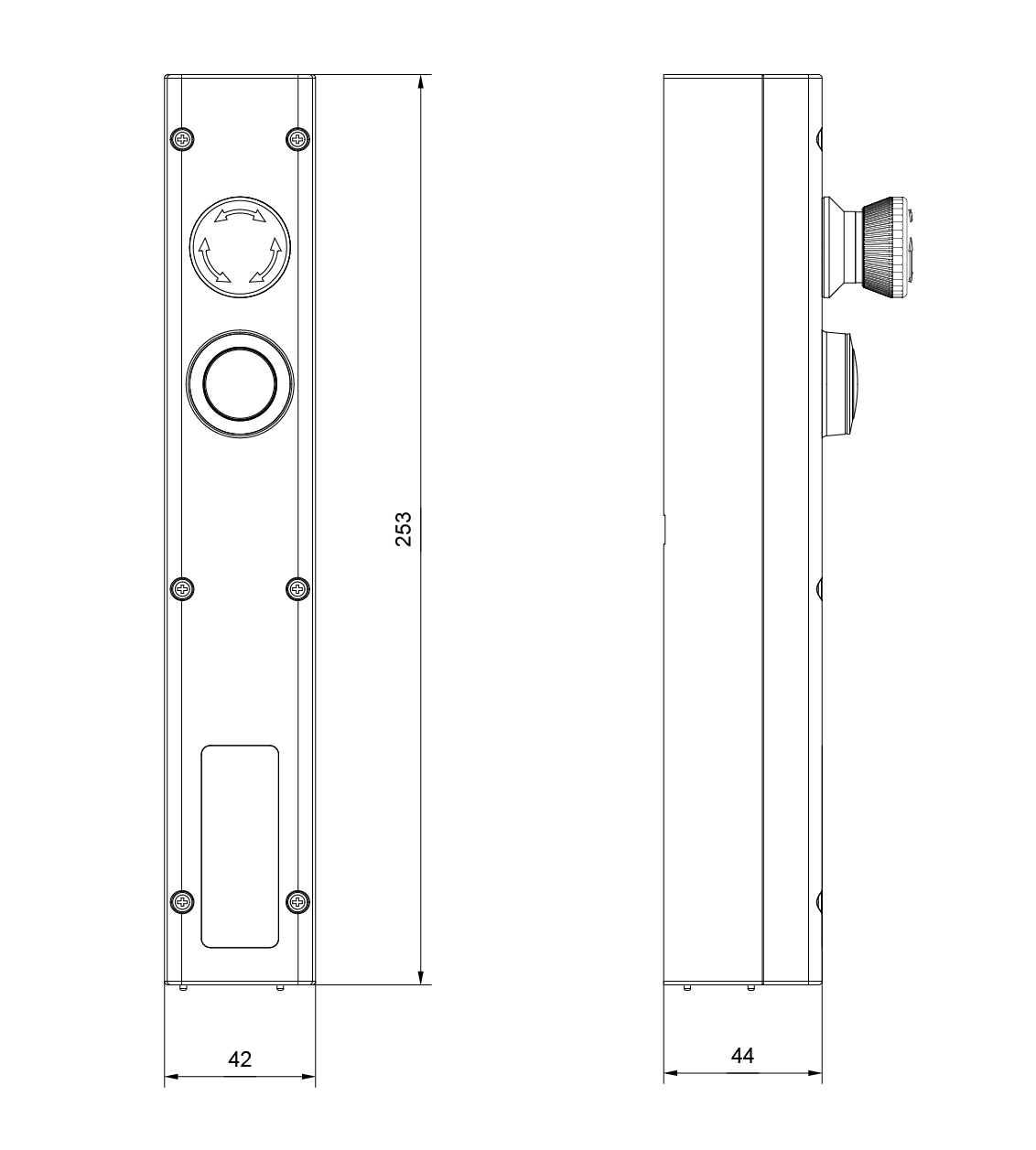

Bemaßung
Bemaßung

Zubehör

Bezeichnungsschilderset ZB1
Bezeichnungsschilderset ZB2
Bezeichnungsschilderset ZB3
Leuchtenkappen Set für Meldeleuchten
Montageplatte groß
Montageplatte klein
Montageschlüssel
Schraube mit Dichtung
Simplifier ZHMS
Simplifier ZHS
Taster-/ Leuchtenkappen Abhebewerkzeug
Tasterkappenset für beleuchtete Taster
Tasterkappenset für unbeleuchtete Taster
