SB-H0O-EA-Q1A0-Q2A0-Q3C0-Q4A0-W01
Simplifier BOX 253

SB-H0O: Simplifier Box
Gehäuseunterteil: Farbe Anthrazit, Kein Durchbruch für Anschluss auf der Rückseite
Gehäuseoberteil: Farbe Grau, Möglichkeit zum Einbau einer Befehlsstelle
EA: Not-Halt-Taster, 2 x NC
Q1A0: Anschluss unten links mit Abdeckung
Q2A0: Anschluss oben links mit Abdeckung
Q3C0: Anschluss unten rechts mit M12 Stiftstecker 5-polig
Q4A0: Anschluss oben rechts mit Abdeckung
W01: bereits vorverdrahtet

Betreff: SB-H0O-EA-Q1A0-Q2A0-Q3C0-Q4A0-W01 Simplifier BOX 253

Allgemeine Daten

Artikelnummer

1028680

Artikelnummer (alt)

SP-X-87-000-20

Produktname

Simplifier BOX 253

Typenbezeichnung

SB-H0O-EA-Q1A0-Q2A0-Q3C0-Q4A0-W01

Taster Position 1

-Typenbezeichnung

- Funktionsart

Not-Halt-Taster

- Typenbezeichnung

kein Anschluss

Anschluss

- Position 1

Q1A0: Anschluss unten links mit Abdeckung

- Position 2

Q2A0: Anschluss oben links mit Abdeckung

- Position 3

Q3C0: Anschluss unten rechts mit M12 Stiftstecker 5-polig

- Position 4

Q4A0: Anschluss oben rechts mit Abdeckung

Sicherheitstechnische Daten

Zulassungen

Umgebungsbedingungen

Betriebstemperatur max

-20 ... +65 °C

Lagertemperatur max

-20 ... +65 °C

Elektrische Daten

Taster Position 1

Typenbezeichnung

Schalterart

Öffner (NC) 2

Funktionsart

Not-Halt Taster

Prellzeit NC

<10 ms ms

Bemessungsspannung Ue

24 V

Gebrauchskategorie

DC13

Anschlussart

Federzugklemmen

Durchgangswiderstand NO

<50 mOhm (AU)

Durchgangswiderstand NC

<50 mOhm (AU)

Öffnerkontakt zwangsöffnend

Gemäß EN60947-5-1, Anhang K

Beleuchtung

keine

Mechanische Lebensdauer

50.000 Schaltzyklen

Entriegelung

Rechts- und Linksdrehend

Anzahl Pins

Leiterquerschnitt

eindrähtig

0,8 ... 0,5 mm²

feindrähtig

0,8 ... 0,5 mm²

feindrähtig (Aderendhülse mit Kunststoffkragen)

0,25 mm²

feindrähtig (Aderendhülse ohne Kunststoffkragen)

0,25 mm²

Abisolierlänge

5 ... 6 mm

Mechanische Daten

Gehäuse-Typ

Einbauöffnung der Taster

22,5 mm

Drehmoment (Montagemutter)

1,5-1,9 Nm

Abmessungen

Breite

42 mm

Länge

253 mm

Höhe

44 mm

Elektrische Zeichnungen

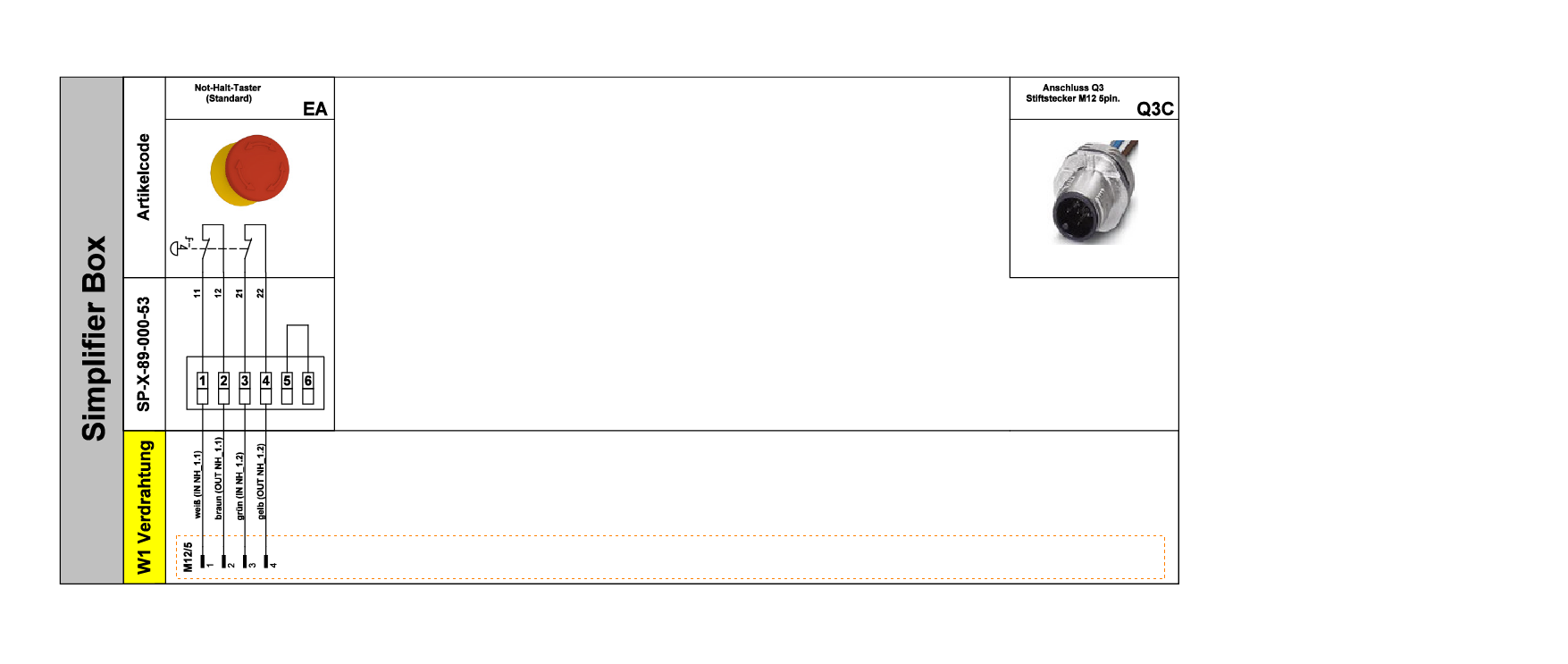

Anschlussbeispiel 1

Zeichnungen

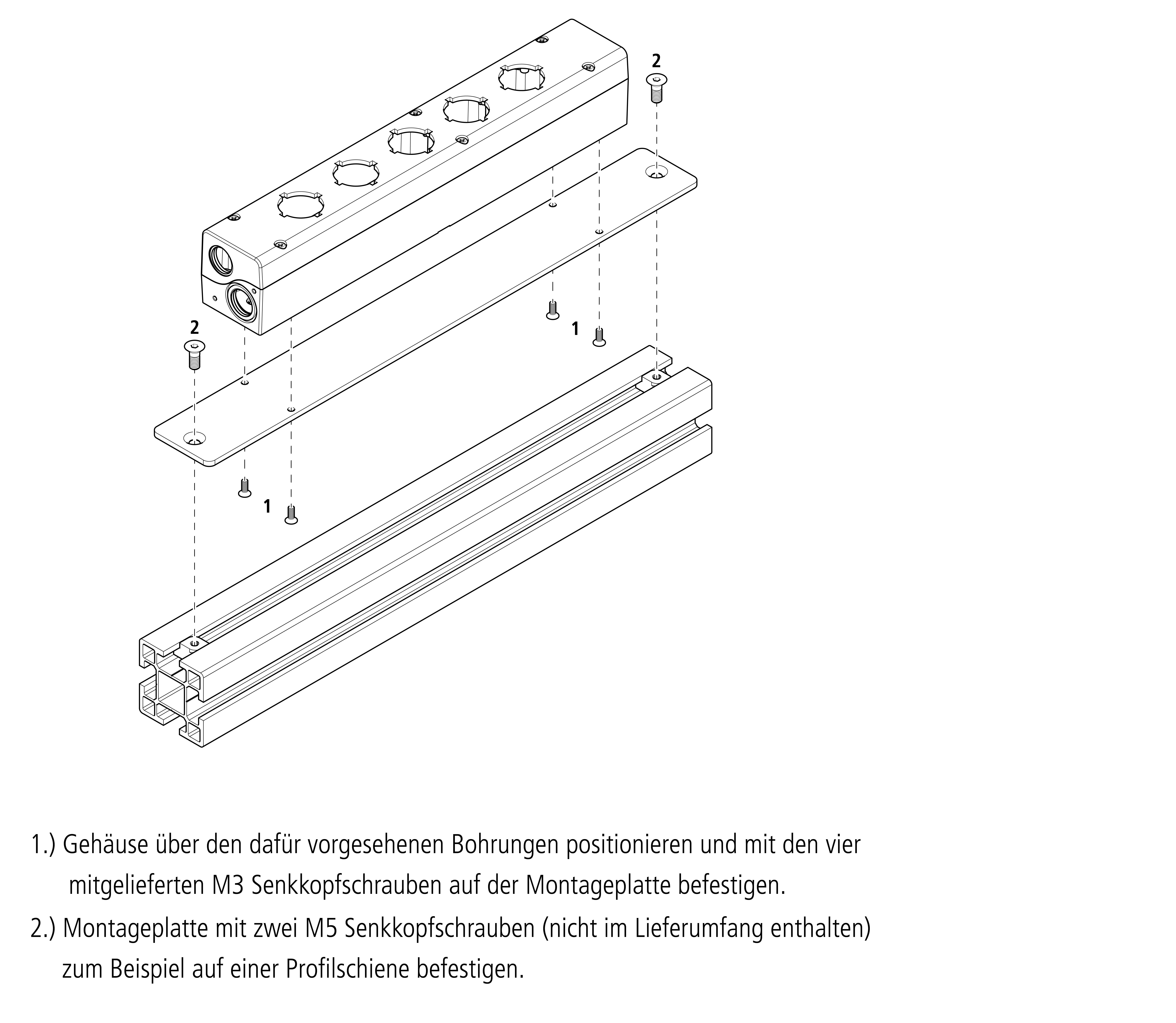

Montage

Montage 2

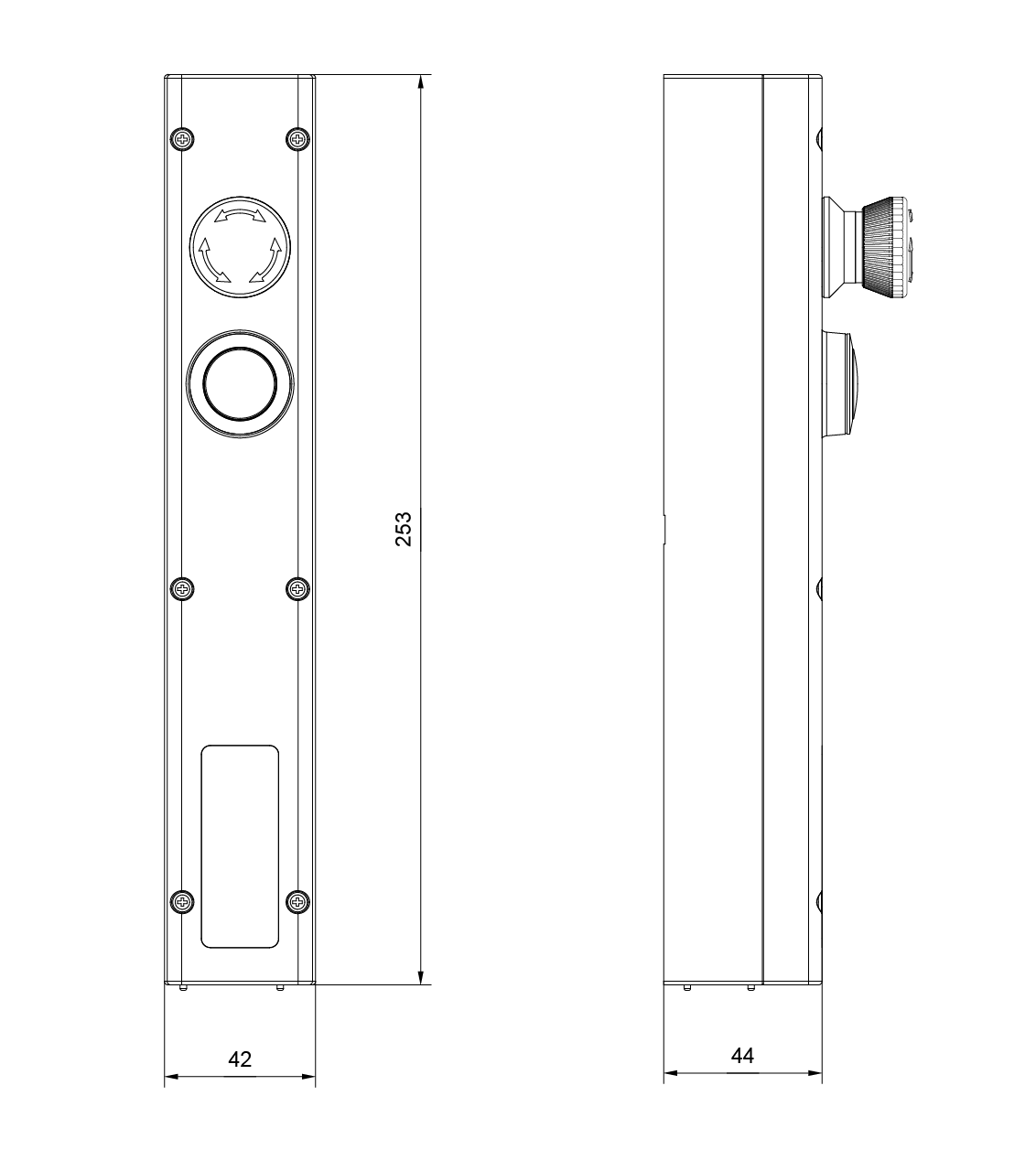

Bemaßung

Zubehör

Bezeichnungsschilderset ZB1

Bezeichnungsschilderset ZB2

Bezeichnungsschilderset ZB3

Leuchtenkappen Set für Meldeleuchten

Montageplatte groß

Montageplatte klein

Montageschlüssel

Schraube mit Dichtung

Simplifier ZHMS

Simplifier ZHS

Taster-/ Leuchtenkappen Abhebewerkzeug

Tasterkappenset für beleuchtete Taster

Tasterkappenset für unbeleuchtete Taster
