BH05-EA-IA-IA-P1-P1-Q1A-Q2A-Q3E-Q4A-W10

Downloads

SB-H05-EA-IA-IA-P1-P1-Q1A0-Q2A0-Q3E0-Q4A0-W10
Simplifier BOX 253



  • SB-H05: Simplifier Box
  • Gehäuseunterteil: Farbe Anthrazit, Kein Durchbruch für Anschluss auf der Rückseite
  • Gehäuseoberteil: Farbe Gelb, Möglichkeit zum Einbau einer Befehlsstelle
  • EA: Not-Halt-Taster, 2 x NC
  • IA: Beleuchteter Taster , 1x NO (5 x Tasterkappen beigelegt)
  • P1: Taster, 1x NO (6 x Tasterkappen beigelegt)
  • P1: Taster, 1x NO (6 x Tasterkappen beigelegt)
  • Q1A0: Anschluss unten links mit Abdeckung
  • Q2A0: Anschluss oben links mit Abdeckung
  • Q3E0: Anschluss unten rechts mit M12 Stiftstecker 12-polig
  • Q4A0: Anschluss oben rechts mit Abdeckung
  • W10: bereits vorverdrahtet







Betreff: SB-H05-EA-IA-IA-P1-P1-Q1A0-Q2A0-Q3E0-Q4A0-W10 Simplifier BOX 253

Allgemeine Daten

Artikelnummer
1028673
Artikelnummer (alt)
SP-X-87-000-10
Produktname
Simplifier BOX 253
Typenbezeichnung
SB-H05-EA-IA-IA-P1-P1-Q1A0-Q2A0-Q3E0-Q4A0-W10
Taster Position 1
-Typenbezeichnung
EA
- Funktionsart
Not-Halt Taster
Taster Position 2
- Typenbezeichnung
IA
- Funktionsart
Beleuchteter Taster
Taster Position 3
- Typenbezeichnung
P1
- Funktionsart
Taster (unbeleuchtet)
Taster Position 4
- Typenbezeichnung
P1
- Funktionsart
Taster (unbeleuchtet)
Anschluss
- Position 1
Q1A0 - Anschluss unten links mit Abdeckung
- Position 2
Q2A0 - Anschluss oben links mit Abdeckung
- Position 3
Q3E0 - Anschluss unten rechts mit M12 Stiftstecker 12-polig
- Position 4
Q4A0 - Anschluss oben rechts mit Abdeckung

Sicherheitstechnische Daten

Zulassungen
CE

Umgebungsbedingungen

Betriebstemperatur max
-20 ... +65 °C
Lagertemperatur max
-20 ... +65 °C

Elektrische Daten

Taster Position 1
Typenbezeichnung
EA
Schalterart
Öffner (NC) 2
Funktionsart
Not-Halt Taster
Prellzeit NC
<10 ms ms
Bemessungsspannung Ue
24 V
Gebrauchskategorie
DC13
Anschlussart
Federzugklemmen
Durchgangswiderstand NO
<50 mOhm (AU)
Durchgangswiderstand NC
<50 mOhm (AU)
Öffnerkontakt zwangsöffnend
Gemäß EN60947-5-1, Anhang K
Beleuchtung
keine
Mechanische Lebensdauer
50.000 Schaltzyklen
Entriegelung
Rechts- und Linksdrehend
Anzahl Pins
6
Leiterquerschnitt
eindrähtig
0,8 ... 0,5 mm²
feindrähtig
0,8 ... 0,5 mm²
feindrähtig (Aderendhülse mit Kunststoffkragen)
0,25 mm²
feindrähtig (Aderendhülse ohne Kunststoffkragen)
0,25 mm²
Abisolierlänge
5 ... 6 mm
Taster Position 2
Typenbezeichnung
IA
Funktionsart
Beleuchteter Taster
Schalterart
Schließer (NO) 1, LED 1
Prellzeit NO
<10 ms
Durchgangswiderstand NO
<50 mOhm (AU)
Beleuchtung
LED
Mechanische Lebensdauer
1.000.000 Schaltzyklen
Elektrische Lebensdauer (Nennlast)
1.000.000 Schaltzyklen
Bemessungsbetriebsstrom Ie
0.25 A
Anschlussart
Federzugklemmen
Anzahl Pins
6
Leiterquerschnitt
eindrähtig
0,08 ... 0,5 mm²
feindrähtig
0,08 ... 0,5 mm²
feindrähtig (mit Aderendhülse mit Kunststoffkragen)
0,25 mm²
feindrähtig (mit Aderendhülse ohne Kunststoffkragen)
0,25 mm²
Abisolierlänge
5 ... 6 mm
Taster Position 3
Typenbezeichnung
P1
Funktionsart
Taster (unbeleuchtet)
Schalterart
Schließer (NO) 1
Durchgangswiderstand NO
<50 mOhm (AU)
Beleuchtung
Keine
Mechanische Lebensdauer
1.000.000 Schaltzyklen
Elektrische Lebensdauer (Nennlast)
1.000.000 Schaltzyklen
Bemessungsbetriebsstrom Ie
0.25 A
Anschlussart
Federzugklemmen
Anzahl Pins
6
Leiterquerschnitt
eindrähtig
0,08 ... 0,5 mm²
feindrähtig
0,08 ... 0,5 mm²
feindrähtig (Adernhülse mit Kunststoffkragen)
0,25 mm²
feindrähtig (Adernhülse ohne Kunststoffkragen)
0,25 mm²
Abisolierlänge
5 ... 6
Taster Position 4
Typenbezeichnung
P1
Funktionsart
Taster (unbeleuchtet)
Schalterart
Schließer (NO) 1
Durchgangswiederstand NO
<50 mOhm (AU)
Mechanische Lebensdauer
1.000.000 Schaltzyklen
Elektrische Lebensdauer (Nennlast)
1.000.000 Schaltzyklen
Durchgangswiderstand NC
<50 mOhm (AU)
Bemessungsbetriebsstrom Ie
0.25 A
Anschlussart
Federzugklemmen
Anzahl Pins
6
Leiterquerschnitt
eindrähtig
0,08 ... 0,5 mm²
feindrähtig
0,08 ... 0,5 mm²
feindrähtig (Adernhülse mit Kunststoffkragen)
0,25 mm²
feindrähtig (Aderndhülse ohne Kunststoffkragen)
0,25
Abisolierlänge
5 ... 6

Mechanische Daten

Gehäuse-Typ
Einbauöffnung der Taster
22,5 mm
Drehmoment (Montagemutter)
1,5-1,9 Nm
Abmessungen
Breite
42 mm
Länge
253 mm
Höhe
44 mm

Elektrische Zeichnungen

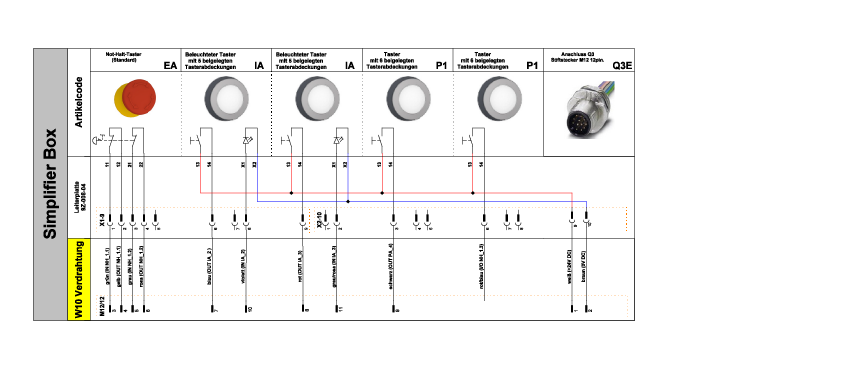

Anschlussbeispiel 1
Anschlussbeispiel 1

Zeichnungen

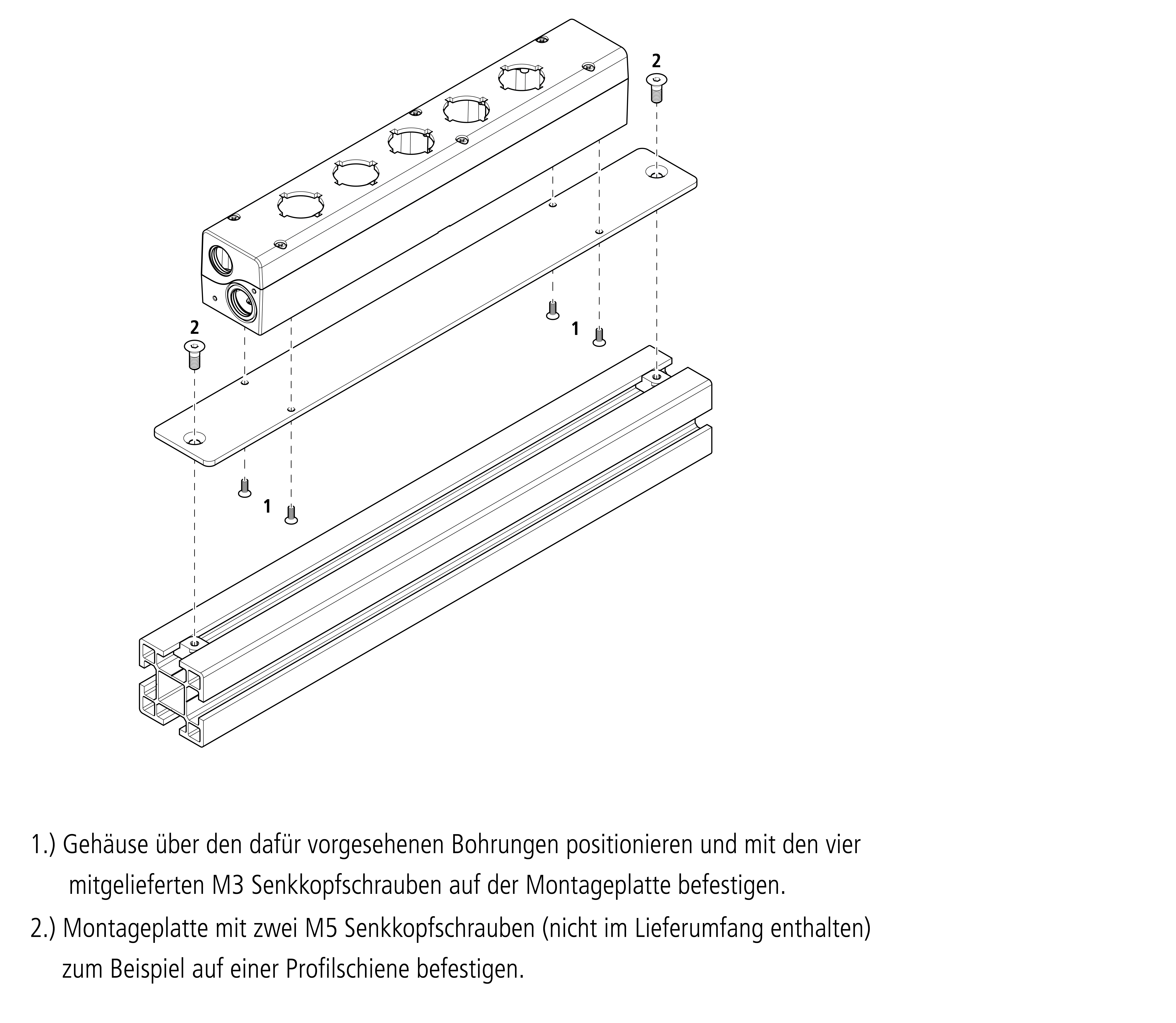

Montage
Montage

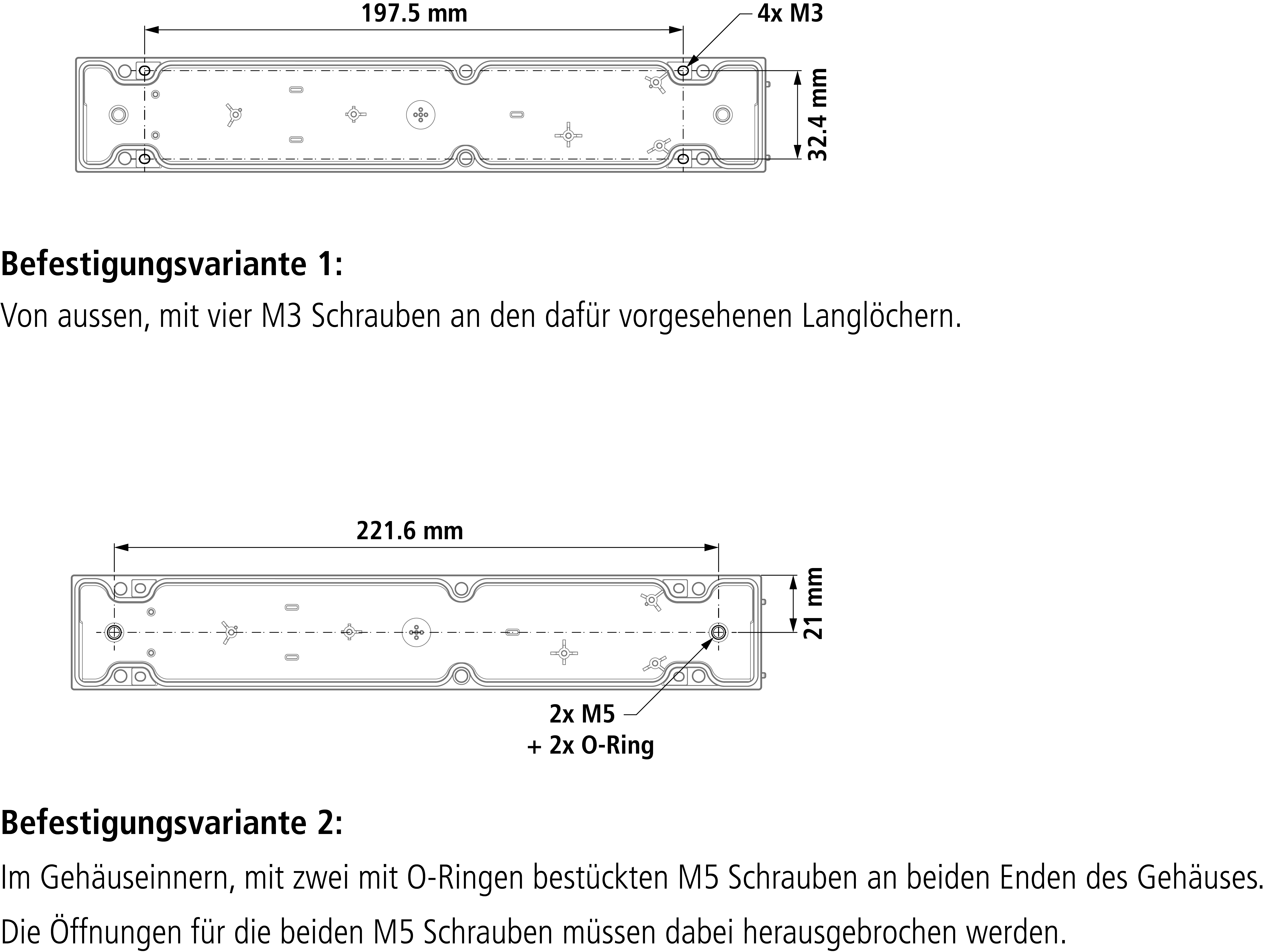

Montage 2
Montage 2

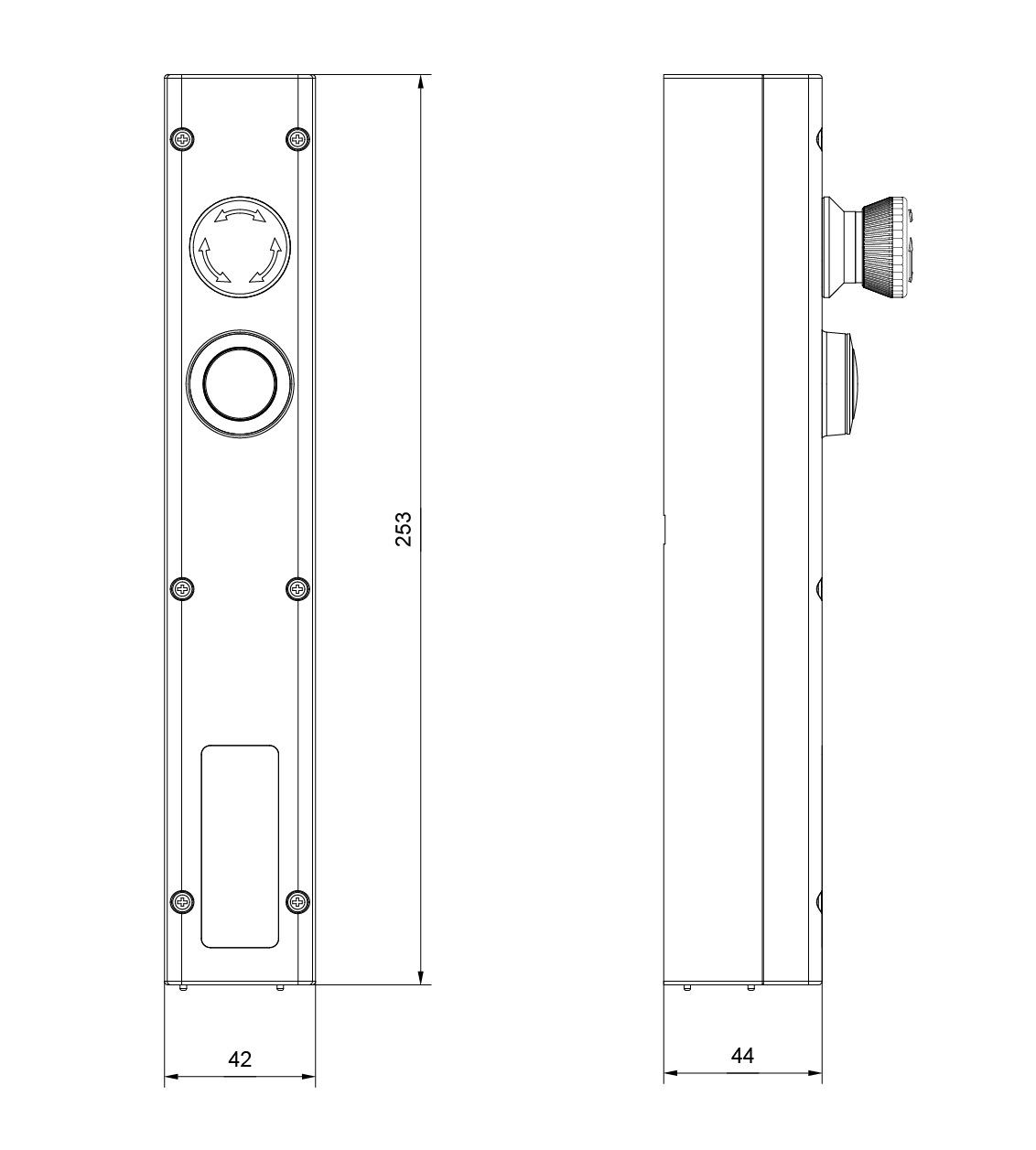

Bemaßung
Bemaßung

Zubehör

Bezeichnungsschilderset ZB1
Bezeichnungsschilderset ZB2
Bezeichnungsschilderset ZB3
Leuchtenkappen Set für Meldeleuchten
Montageplatte groß
Montageplatte klein
Montageschlüssel
Schraube mit Dichtung
Simplifier ZHMS
Simplifier ZHS
Taster-/ Leuchtenkappen Abhebewerkzeug
Tasterkappenset für beleuchtete Taster
Tasterkappenset für unbeleuchtete Taster
