BH04-EC-IA-IA-P1-Q1A-Q2A-Q3E-Q4A-W08

Downloads

SB-H04-EC-IA-IA-P1-Q1A0-Q2A0-Q3E0-Q4A0-W08
Simplifier BOX 253



  • SB-H04: Simplifier Box
  • Gehäuseunterteil: Farbe Anthrazit, Kein Durchbruch für Anschluss auf der Rückseite
  • Gehäuseoberteil: Farbe Gelb, Möglichkeit zum Einbau von 4 Befehlsstellen
  • EC: Not-Halt-Taster, 2 x NC + 1 x NO
  • IA: Beleuchteter Taster , 1x NO (5 x Tasterkappen beigelegt)
  • IA: Beleuchteter Taster , 1x NO (5 x Tasterkappen beigelegt)
  • P1: Taster, 1x NO (6 x Tasterkappen beigelegt)
  • Q1A0: Anschluss unten links mit Abdeckung
  • Q2A0: Anschluss oben links mit Abdeckung
  • Q3E0: Anschluss unten rechts mit M12 Stiftstecker 12-polig
  • Q4A0: Anschluss oben rechts mit Abdeckung
  • W08: bereits vorverdrahtet





Betreff: SB-H04-EC-IA-IA-P1-Q1A0-Q2A0-Q3E0-Q4A0-W08 Simplifier BOX 253

Allgemeine Daten

Artikelnummer
1028671
Artikelnummer (alt)
SP-X-87-000-08
Produktname
Simplifier BOX 253
Typenbezeichnung
SB-H04-EC-IA-IA-P1-Q1A0-Q2A0-Q3E0-Q4A0-W08
Taster Position 1
-Typenbezeichnung
EC
- Funktionsart
Not-Halt-Taster
Taster Position 2
- Typenbezeichnung
IA
- Funktionsart
Beleuchteter Taster
Taster Position 3
- Typenbezeichnung
IA
- Funktionsart
Beleuchteter Taster
Taster Position 4
- Typenbezeichnung
P1
- Funktionsart
Taster 1xNO
Anschluss
- Position 1
Q1A0-Anschluss unten links mit Abdeckung
- Position 2
Q2A0-Anschluss oben links mit Abdeckung
- Position 3
Q3E0-Anschluss unten rechts mit M12 Stiftstecker 12-polig
- Position 4
Q4A0-Anschluss oben rechts mit Abdeckung

Sicherheitstechnische Daten

Zulassungen
CE

Umgebungsbedingungen

Betriebstemperatur max
-20 °C...+65 °C
Lagertemperatur max
-20 °C...+65 °C

Elektrische Daten

Taster Position 1
Typenbezeichnung
EC
Funktionsart
Not-Halt-Taster
Öffnerkontakt zwangsöffnend
gemäß EN60947-5-1-Anh-K.
Mechanische Lebensdauer
50.000 Schaltzyklen
Leiterquerschnitt
eindrähtig
0,20 ... 0,5 mm²
feindrähtig
0,20 ... 0,5 mm²
feindrähtig (Aderendhülse mit Kunststoffkragen)
0,20 ... 0,5 mm²
feindrähtig (Aderendhülse ohne Kunststoffkragen)
0,25 mm²
Abisolierlänge
5 ... 6 mm
Taster Position 2
Typenbezeichnung
IA
Funktionsart
Beleuchteter Taster
Beleuchtung
LED
Mechanische Lebensdauer
1.000.000 Schaltzyklen
Elektrische Lebensdauer (Nennlast)
1.000.000 Schaltzyklen
Leiterquerschnitt
Taster Position 3
Typenbezeichnung
IA
Funktionsart
Beleuchteter Taster
Beleuchtung
LED
Mechanische Lebensdauer
1.000.000 Schaltzyklen
Elektrische Lebensdauer (Nennlast)
1.000.000 Schaltzyklen
Leiterquerschnitt
eindrähtig
0,20 ... 0,5 mm²
feindrähtig
0,20 ... 0,5 mm²
feindrähtig (Adernhülse mit Kunststoffkragen)
0,20 ... 0,5 mm²
feindrähtig (Adernhülse ohne Kunststoffkragen)
0,25 mm²
Abisolierlänge
5 ... 6 mm
Taster Position 4
Typenbezeichnung
P1
Funktionsart
Taster 1xNO
Mechanische Lebensdauer
1.000.000 Schaltzyklen
Elektrische Lebensdauer (Nennlast)
1.000.000 Schaltzyklen
Leiterquerschnitt
eindrähtig
0,20 ... 0,5 mm²
feindrähtig
0,20 ... 0,5 mm²
feindrähtig (Adernhülse mit Kunststoffkragen)
0,20 ... 0,5 mm²
feindrähtig (Aderndhülse ohne Kunststoffkragen)
0,25 mm²
Abisolierlänge
5 .. 6 mm
Stecker Position 3
Anschlussart
M12 Stiftstecker
Pinzahl
12

Mechanische Daten

Gehäuse-Typ
Einbauöffnung der Taster
22,5 mm
Drehmoment (Montagemutter)
1,5-1,9 Nm
Abmessungen
Breite
42 mm
Länge
253 mm
Höhe
44 mm

Elektrische Zeichnungen

Anschlussbeispiel 1
Anschlussbeispiel 1

Zeichnungen

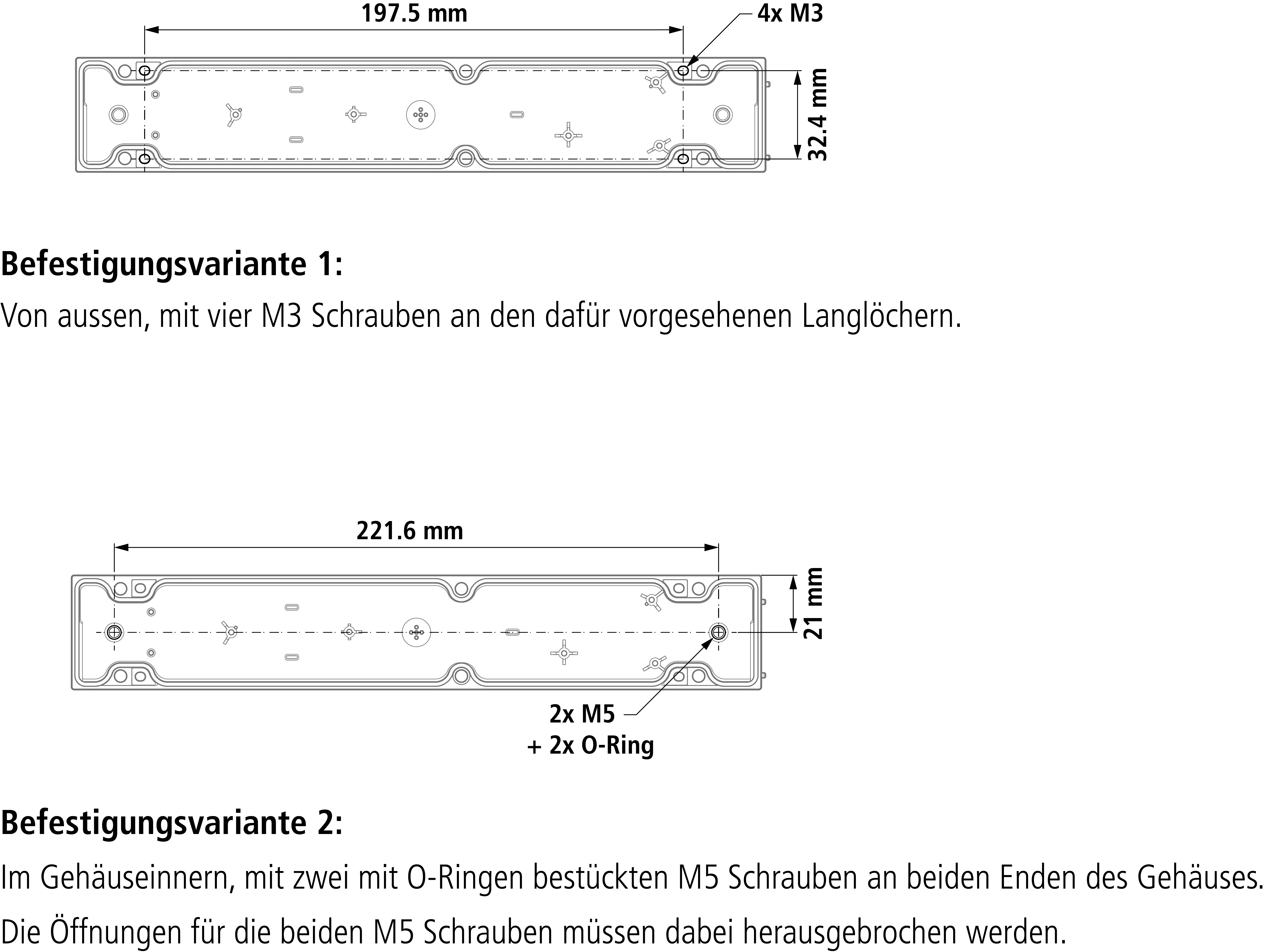

Montage
Montage

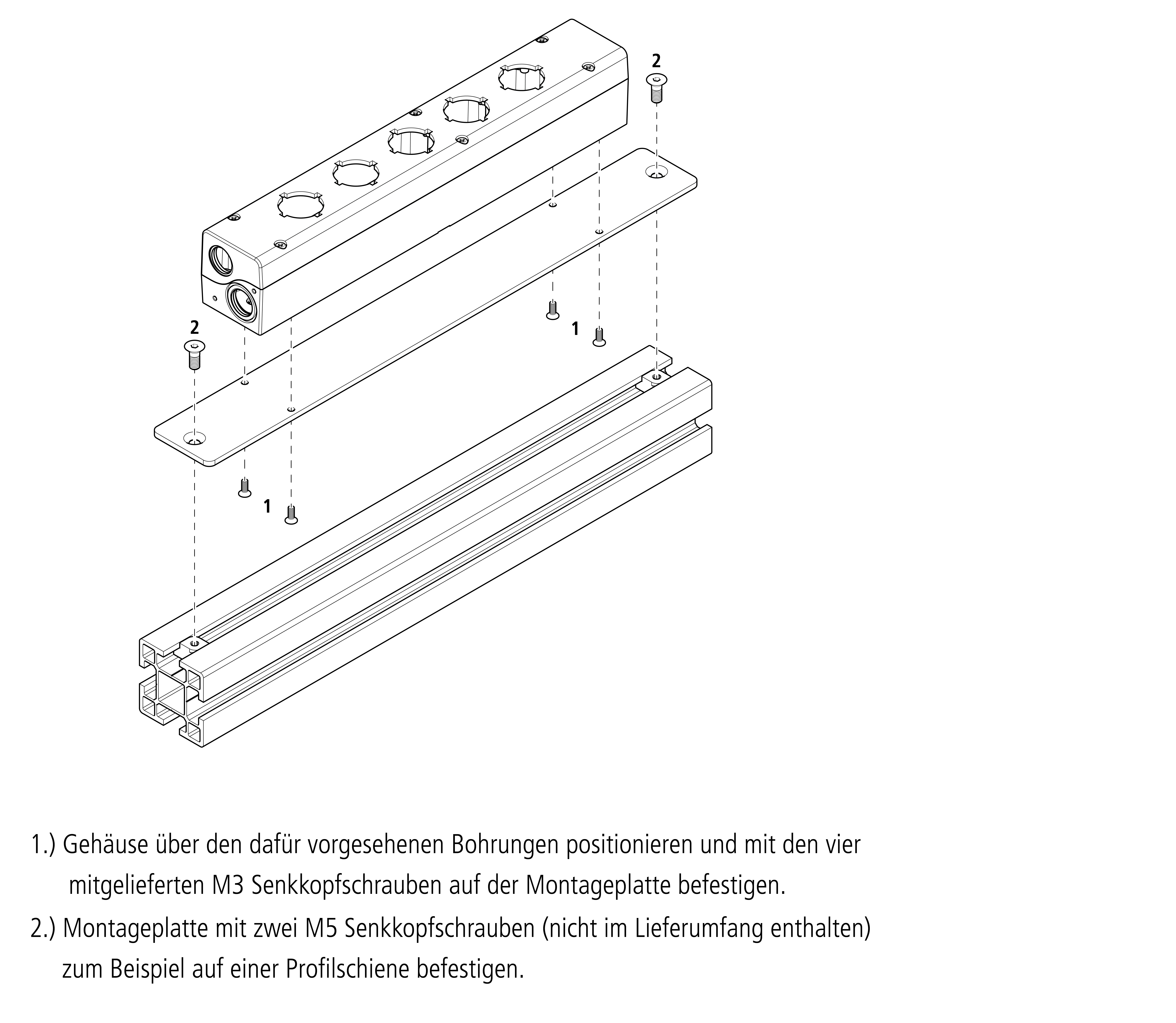

Montage 2
Montage 2

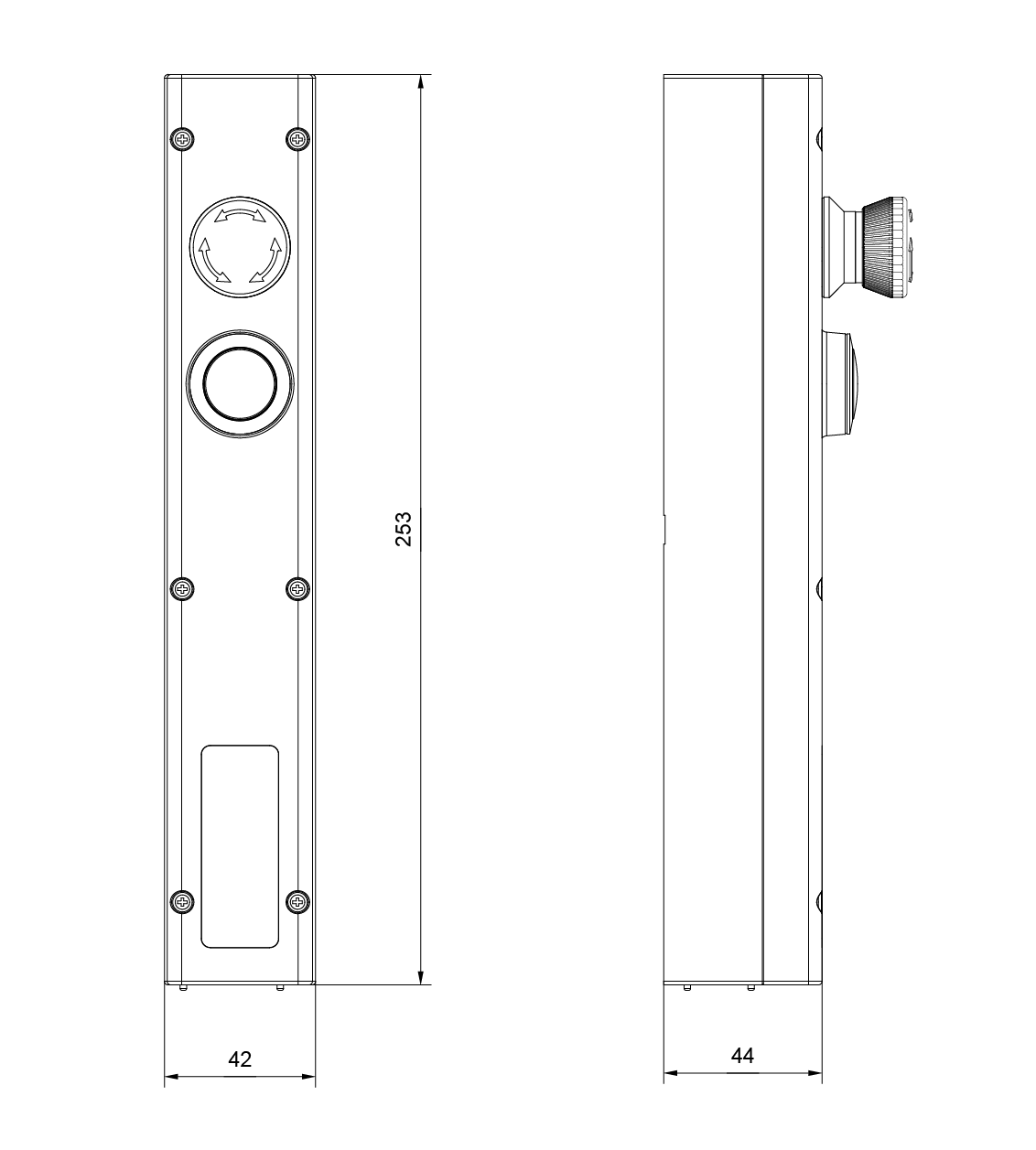

Bemaßung
Bemaßung
