BH03-EC-IA-IA-Q1A-Q2A-Q3E-Q4A-W06

Downloads

SB-H03-EC-IA-IA-Q1A0-Q2A0-Q3E0-Q4A0-W06
Simplifier BOX 253



  • SB-H03: Simplifier Box
  • Gehäuseunterteil: Farbe Anthrazit, Kein Durchbruch für Anschluss auf der Rückseite
  • Gehäuseoberteil: Farbe Gelb, Möglichkeit zum Einbau von 3 Befehlsstellen
  • EC: Not-Halt-Taster, 2 x NC + 1 x NO
  • IA: Beleuchteter Taster , 1x NO (5 x Tasterkappen beigelegt)
  • IA: Beleuchteter Taster , 1x NO (5 x Tasterkappen beigelegt)
  • Q1A0: Anschluss unten links mit Abdeckung
  • Q2A0: Anschluss oben links mit Abdeckung
  • Q3E0: Anschluss unten rechts mit M12 Stiftstecker 12-polig
  • Q4A0: Anschluss oben rechts mit Abdeckung
  • W06: bereits vorverdrahtet



Betreff: SB-H03-EC-IA-IA-Q1A0-Q2A0-Q3E0-Q4A0-W06 Simplifier BOX 253

Allgemeine Daten

Artikelnummer
1028669
Artikelnummer (alt)
SP-X-87-000-06
Produktname
Simplifier Box 253
Typenbezeichnung
SB-H03-EC-IA-IA-Q1A0-Q2A0-Q3E0-Q4A0-W06
Taster Position 1
-Typenbezeichnung
EC
- Funktionsart
Not-Halt-Taster
Taster Position 2
- Typenbezeichnung
Beleuchteter Taster
Taster Position 3
- Typenbezeichnung
Beleuchteter Taster
Anschluss
- Position 1
Q1A0-Anschluss unten links mit Abdeckung
- Position 2
Q2A0-Anschluss unten links mit Abdeckung
- Position 3
Q3E0-Anschluss unten rechts mit M12 Stiftstecker
- Position 4
Q4A0-Anschluss unten links mit Abdeckung

Sicherheitstechnische Daten

Zulassungen
CE

Umgebungsbedingungen

Betriebstemperatur max
-20 °C...+65 °C
Lagertemperatur max
-20 °C...+65 °C

Elektrische Daten

Taster Position 1
Typenbezeichnung
EC
Schalterart
2 Öffner
Funktionsart
Not-Halt-Taster
Bemessungsspannung Ue
24 V DC
Gebrauchskategorie
DC13
Öffnerkontakt zwangsöffnend
gemäß EN60947-5-1-Anh-K.
Mechanische Lebensdauer
50.000 Schaltzyklen
Entriegelung
Rechts- und Linksdrehend
Anschlussart
Federzugklemmen
Leiterquerschnitt
eindrähtig
0,20 ... 0,5 mm²
feindrähtig
0,20 ... 0,5 mm²
feindrähtig (Aderendhülse mit Kunststoffkragen)
0,20 ... 0,5
feindrähtig (Aderendhülse ohne Kunststoffkragen)
0,25 mm²
Abisolierlänge
5 ... 6 mm
Taster Position 2
Typenbezeichnung
IA
Funktionsart
Beleuchteter Taster
Beleuchtung
LED
Mechanische Lebensdauer
1.000.000 Schaltzyklen
Elektrische Lebensdauer (Nennlast)
1.000.000 Schaltzyklen
Leiterquerschnitt
eindrähtig
0,20 ... 0,5 mm²
feindrähtig
0,20 ... 0,5 mm²
feindrähtig (mit Aderendhülse mit Kunststoffkragen)
0,20 ... 0,5 mm²
feindrähtig (mit Aderendhülse ohne Kunststoffkragen)
0,25 mm²
Abisolierlänge
5 ... 6 mm
Taster Position 3
Typenbezeichnung
IA
Funktionsart
Beleuchteter Taster
Beleuchtung
LED
Mechanische Lebensdauer
1.000.000 Schaltzyklen
Elektrische Lebensdauer (Nennlast)
1.000.000 Schaltzyklen
Leiterquerschnitt
eindrähtig
0,20 ... 0,5 mm²
feindrähtig
0,20 ... 0,5 mm²
feindrähtig (Adernhülse mit Kunststoffkragen)
0,20 ... 0,5 mm²
feindrähtig (Adernhülse ohne Kunststoffkragen)
0,25 mm²
Abisolierlänge
5 ... 6 mm
Stecker Position 3
Anschlussart
M!2 Stiftstecker
Pinzahl
12

Mechanische Daten

Gehäuse-Typ
Einbauöffnung der Taster
22,5 mm
Drehmoment (Montagemutter)
1,5-1,9 Nm
Abmessungen
Breite
42 mm
Länge
253 mm
Höhe
44 mm

Elektrische Zeichnungen

Anschlussbeispiel 1
Anschlussbeispiel 1

Zeichnungen

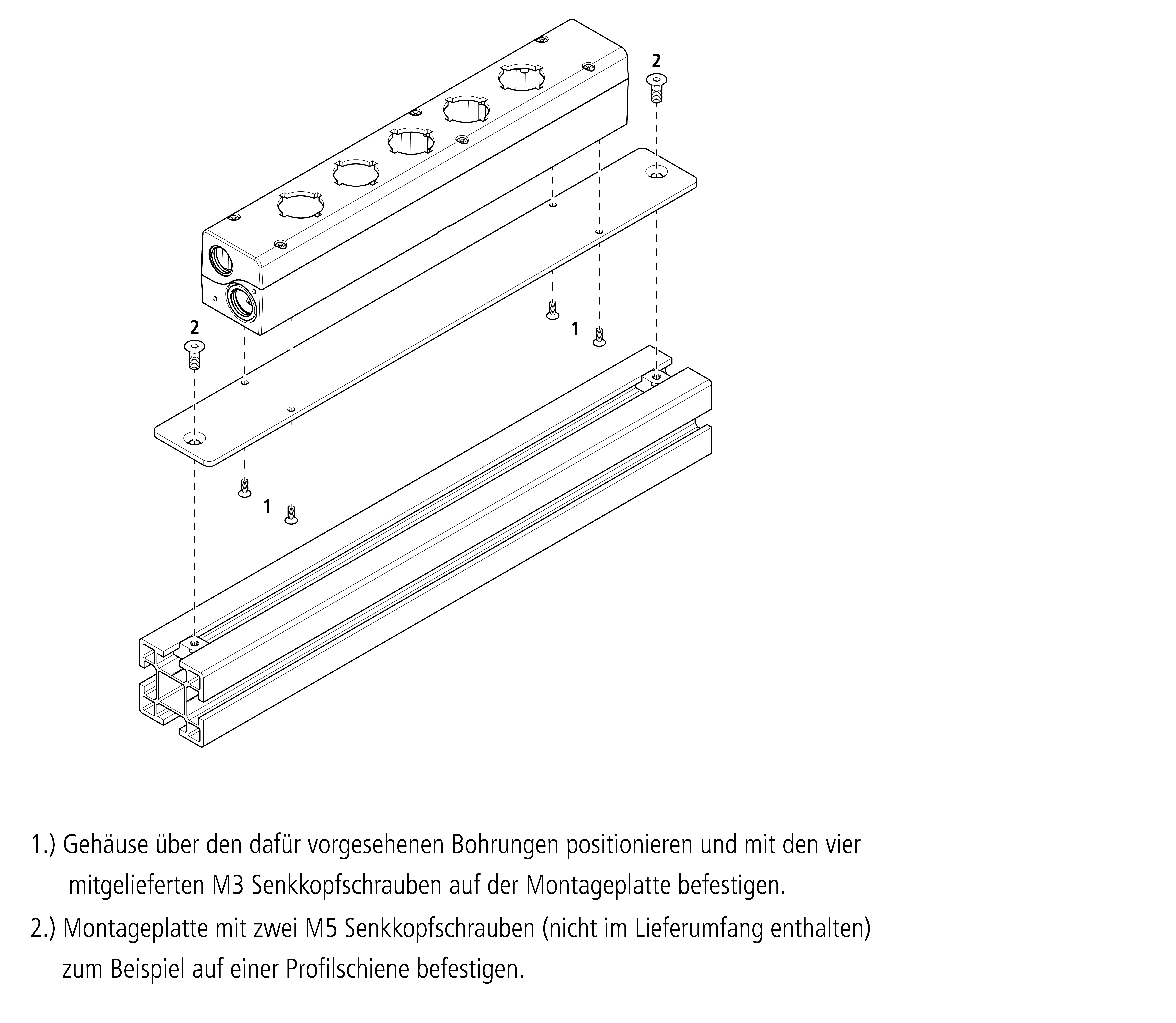

Montage
Montage
Montage 2
Montage 2

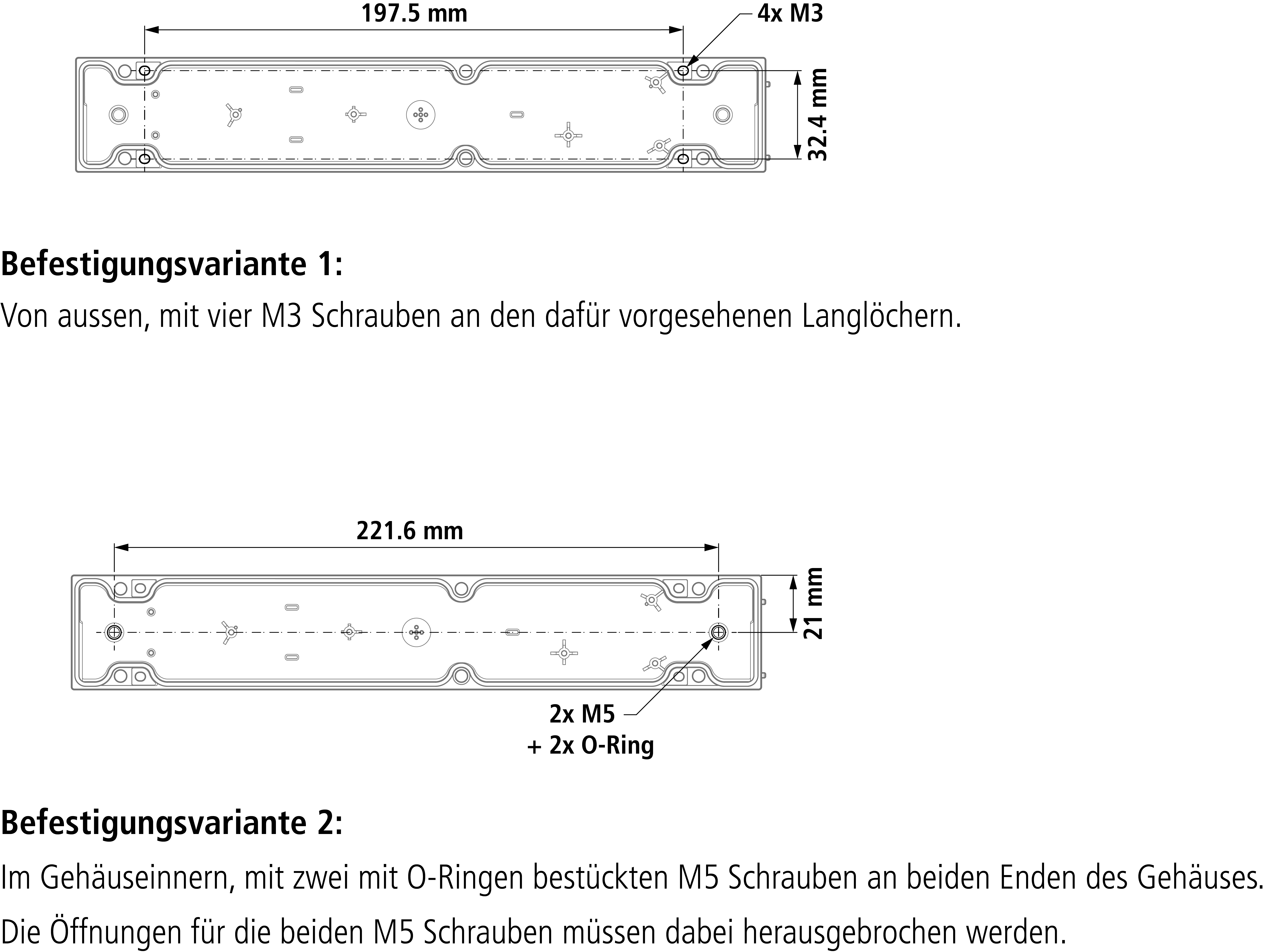

Bemaßung
Bemaßung
