SAFIX LPZ-M-QC-M12
RFID-Sicherheitssensor, Pigtail, hoch codiert

  • Risikozeit von nur 60 ms
  • Hohe Einbautoleranz von +/- 5 mm von jeder Seite
  • Gesicherter Schaltabstand Sao 8 mm
  • Gesicherter Schaltabstand Sar 20 mm

Betreff: SAFIX LPZ-M-QC-M12 RFID-Sicherheitssensor, Pigtail, hoch codiert

Allgemeine Daten

Artikelnummer
402004
Typenbezeichnung
SAFIX LPZ-M-QC-M12
Funktionsart
RFID Sicherheitssensor
Gebrauchsdauer TM (EN ISO 13849-1)
20 Jahre
Codierungsstufe
Hoch (EN ISO 14119)

Sicherheitstechnische Daten

Zulassungen
TÜV_SÜD, CE, UL
Performance Level (EN ISO 13849)
PLe
Kategorie (EN ISO 13849-1:2015)
Kat. 4
MTTFd (ISO 13849-1) Jahre
771 Jahre
Diagnosedeckungsgrad DC
Hoch
SIL (gem. IEC 62061)
SIL3
PFH (1/h) (IEC62061)
1.0 E-09
PFD (IEC62061)
8.7 E-05
Proof Test Interval T1 (IEC62061)
20 Jahre

Umgebungsbedingungen

Betriebstemperatur max
-20° ... +55 °C
Lagertemperatur max
-25° ... +80 °C

Elektrische Daten

Ausführung / Anschlüsse
Pigtail 250 mm Kabel, M12 8-polig Stiftstecker
Bemessungsbetriebsspannung Ue
24 V DC -15% +10% SELV/PEVL V
Leistungsaufnahme
0,7 W
Ausgänge Nennspannung
24 V DC
Ausgänge Max. Strom
0,2 A
Ausgänge Min. Strom
1 mA
Ausgänge Typ
OSSD, PNP
Eingänge Nennspannung
24 V DC
Eingänge Nennstrom
2 mA
Hilfssignalisierungsausgang Nennspannung
24 V DC
Hilfssignalisierungsausgang Max. Strom
0,2 A
Signalisierungsausgang Typ
PNP
Ansprechzeit Schutztür offen
60 ms max.
Ausschaltreaktionszeit Eingänge
20 ms max.
Dielektrische Festigkeit
250 V .ac
Isolationswiderstand
100 Mohms
Pinbelegung mit SSP Zubehör-Kabel
WS
Sicherheitsausgang 1
BR
+24 V DC
GN
0 V DC
GE
Sicherheitseingang 2
GR
Nicht verwendet
RS
Sicherheitsausgang 2
BL
Sicherheitseingang 1
RT
Hilfssignalausgang (+24 V DC)

Mechanische Daten

Abmessungen
Breite
26 mm
Länge
91 mm
Höhe
16 mm
Material Gehäuse
Polyester
gesicherter Schaltabstand EIN S(ao)
8 mm
gesicherter Schaltabstand AUS S(ar)
20 mm
Typischer Schaltabstand S(n)
12 mm
Empfohlener Einstellspalt
5 mm
Toleranz gegenüber Fehlausrichtung
+/- 5 mm in jeder Richtung ab 5 mm Einstellspalt

LED-Diagnose

Erweiterte LED-Diagnose
Erweiterte LED-Diagnose

Elektrische Zeichnungen

Anschlussbeispiel 1
Anschlussbeispiel 1

Zeichnungen

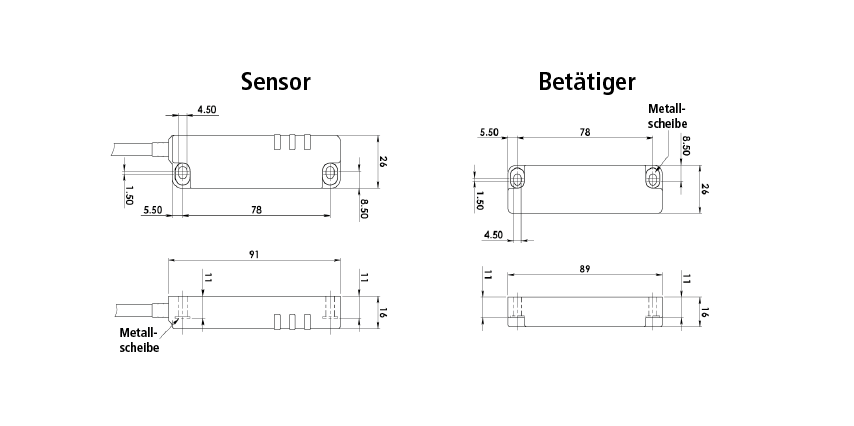

Bemaßung
Bemaßung
Schaltabstand
Schaltabstand
