SAFIX S1

Ihre Vorteile



  • PLe nach EN ISO 13849-1
  • Reihenschaltung von bis zu 80. Sensoren ohne Verlust der Sicherheit
  • Keine Erhöhung der Reaktionszeit bei Reihenschaltung
  • Kein spezielles Auswertesystem nötig
  • LED Diagnose
  • Einzelinformationssignal zur Diagnose
  • Hoch codiert nach EN ISO 14119 (Ausführung I1 und W1)
  • Kleine kompakte Bauform

SAFIX W1
RFID Sicherheitssensor, hohe Codierung (mehrfach) , autom. Reset, M8


Hoch kodiert in kleiner Form - Modernste RFID Technologie

Der Sicherheitssensor SAFIX aus dem Hause SSP besticht nicht nur durch seine kompakte Bauweise, sondern macht sich modernste RFID-Technologie zu nutzen. Erhältlich in 3 verschiedenen Versionen mit wahlweise geringer oder hoher Codierungsstufe nach EN ISO 14119 bietet er hohen Manipulationsschutz.

SAFIX kann ohne signifikante Verlängerung der Reaktionszeit bis zu 80-mal in Reihe geschaltet werden und somit in Anlangen mit höchster Sicherheitsstufe (PLe nach ISO 13849-1) integriert werden.Mit einem 8-poligen M8-Stecker und seinen OSSD Ausgangssignalen kann SAFIX an alle möglichen Sicherheitsrelais angeschlossen und so perfekt in die bestehende Umgebung integriert werden. Die Diagnose erfolgt bedienerfreundlich über eine dreifarbige LED-Anzeige und ermöglicht so eine schnelle Wartung und Inbetriebnahme. Dank dem flachen Betätiger lässt sich SAFIX einfach und schnell auf unterschiedlichste Anwendungen montieren, egal ob Flügeltür, Hubtor oder Aluminiumprofil. Mit einem 8-poligen M8-Stecker und seinen OSSD Ausgangssignalen kann SAFIX an alle möglichen Sicherheitsrelais angeschlossen und so perfekt in die bestehende Umgebung integriert werden.

Die Diagnose erfolgt bedienerfreundlich über eine dreifarbige LED-Anzeige und ermöglicht so eine schnelle Wartung und Inbetriebnahme. Dank dem flachen Betätiger lässt sich SAFIX einfach und schnell auf unterschiedlichste Anwendungen montieren, egal ob Flügeltür, Hubtor oder Aluminiumprofil.




Betreff: SAFIX W1 RFID Sicherheitssensor, hohe Codierung (mehrfach) , autom. Reset, M8


Allgemeine Daten

Typenbezeichnung
SAFIX W1
Artikelnummer
SP-K-70-000-02
Funktionsart
RFID Sicherheits Sensor, individuell kodiert, wiederanlernbar
Gebrauchsdauer TM (EN ISO 13849-1)
20 Jahre
Codierungsstufe
Hoch (EN ISO 14119)

Sicherheitstechnische Daten

PFHd (EN ISO 13849)
6,8 x 10⁻¹⁰/h
Kategorie (EN ISO 13849-1:2015)
Kat. 4
SIL (gem. IEC 62061)
SIL3, SILCL3
Zulassungen
TÜV_SÜD, CE
Performance Level (EN ISO 13849)
PLe

Umgebungsbedingungen

Lagertemperatur max
−25 °C … +85 °C
Betriebstemperatur max
−25 °C … +65 °C
Verschmutzungsgrad
3

Elektrische Daten

Überspannungskategorie
III
Elektrische Lebensdauer (Nennlast)
20 Jahre
Bemessungstoßspannungsfestigkeit Uimp
0,8 kV
Ausführung / Anschlüsse
Steckverbinder M8
Bemessungsbetriebsspannung Ue
min. 20,4 VDC max. 26,4 VDC V
Bemessungsisolationsspannung Ui
32 VDC V
Leerlaufstrom I0
0,0001 mA
Bedingter Kurzschlussstrom
100 A
Schaltfrequenz
1 Hz
Reaktionszeiten
< 100 ms
Risikozeit
< 200 ms
Reihenschaltung
Der Aufbau einer Reihenschaltung ist möglich. Ansprech- und Risikozeiten bleiben auch bei Reihenschaltung unverändert. Die Anzahl der Geräte ist lediglich durch den externen Leitungsschutz gemäß den technischen Daten und die Leitungsverluste begrenzt.
Sicherheitseingänge
X1 und X2
Bemessungsbetriebsspannung Uₑ
min. 20,4 VDC max. 26,4 VDC
Sicherheitsausgänge
Y1 und Y2
Anzahl der sicheren Halbleiter-Ausgänge
2
max. Ausgangsstrom am sicheren Ausgang
0,25 A
Reststrom Ir
≤ 0,5 mA
Diagnoseausgang
p-schaltend, kurzschlussfest
Bemessungsbetriebsstrom Ie
DC 0,6 A
Gebrauchskategorie
DC-12: 24 V / 0,25 A / DC-13: 24 V / 0,25 A
Quer-/Kurzschlusserkennung möglich
Ja
Spannungsart
DC
Bedingter Bemessungskurzschlussstrom
100 A
Pinbelegung mit SSP Zubehör-Kabel
1
A1 Ue
2
X1 Sicherheitseingang 1
3
A2 GND
4
Y1 Sicherheitsausgang 1
5
OUT Diagnoseausgang
6
X2 Sicheheitseingang 2
7
Y2 Sicherheitsausgang 2
8
IN nicht verwendet

Mechanische Daten

Abmessungen
Breite
40 mm
Höhe
29,5 mm
Befestigung
Montage ohne Montagesatz mit 20 mm Schraublänge
Länge
18 mm
Material Gehäuse
Kunststoff, Thermoplast
Schockfestigkeit
30 g / 11 ms
Schwingungsfestigkeit
10 … 55 Hz, Amplitude 1 mm Hz
Diagnoseausgang
Ja
Bereitschaftsverzugszeit
< 5 s
Kaskadierbar
Ja
Betätigungsebene
Betätigung vorderseitig und seitlich
Aktive Fläche
vorne und seitlich
Schaltabstand Sn
vorne 12 mm, seitlich 9 mm
gesicherter Schaltabstand EIN S(ao)
vorne 10 mm, seitlich 6 mm
gesicherter Schaltabstand AUS S(ar)
vorne 18 mm, seitlich 15 mm
Hysterese
max. 2 mm
Wiederholgenauigkeit R
< 0,5 mm

LED-Diagnose

Erweiterte LED-Diagnose
Erweiterte LED-Diagnose
Diagnosefunktion
Diagnosefunktion

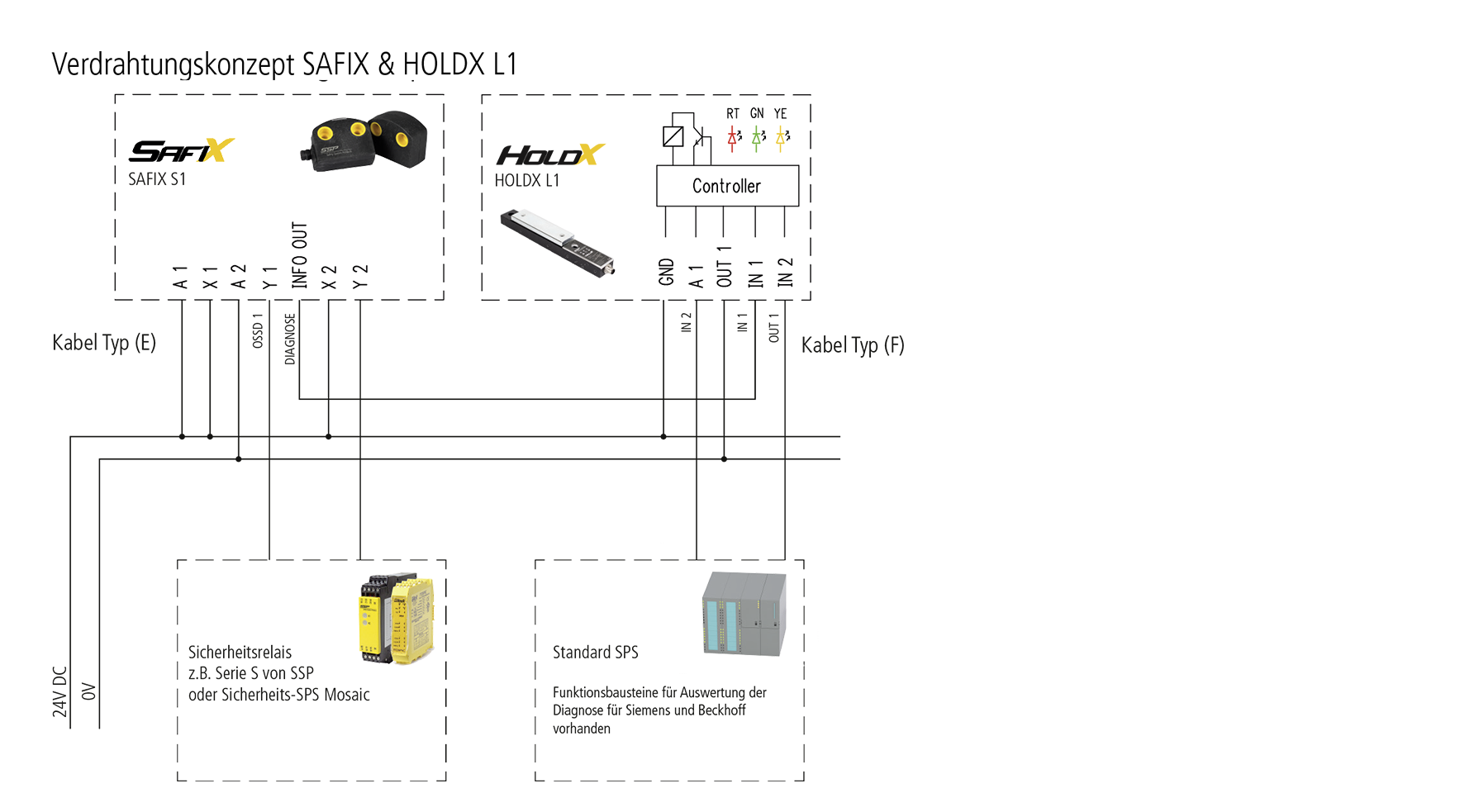

Elektrische Zeichnungen

Anschlussbeispiel 1
Anschlussbeispiel 1
Anschlussbeispiel 2
Anschlussbeispiel 2
Anschlussbeispiel 3
Anschlussbeispiel 3
Anschlussbeispiel 4
Anschlussbeispiel 4
Anschlussbeispiel 5
Anschlussbeispiel 5
Anschlussbeispiel 6
Anschlussbeispiel 6
Anschlussbeispiel 7
Anschlussbeispiel 7
Anschlussbeispiel 8
Anschlussbeispiel 8
Anschlussbeispiel 9
Anschlussbeispiel 9

Zeichnungen

Bemaßung
Bemaßung
Montage
Montage
Anfahrt
Anfahrt
