S16LDRBCB-H06-Q1A2-Q2A0-Q3A1-Q4A0-Q5U0-Q6U0-Q7U0-Q8U0-W248
Safety Simplifier Standard Modul - wireless + CAN Passivverteiler

  • S16LDRBCB-H06: Safety Simplifier mit 14 sicheren I/Os plus 2 doppelte Relaisausgänge LED Diagnose zur einfachen Inbetriebnahme
  • sichere wireless Kommunikation
  • sichere CAN Kommunikation
  • Gehäuseunterteil: Farbe Anthrazit, kein Durchbruch für Anschluss auf der Rückseite
  • Gehäuseoberteil: Farbe Gelb
  • Q1A2: Anschluss unten links mit M12 Buchsenstecker 5-polig, Simple CAN
  • Q2A0: Anschluss oben links mit Abdeckung
  • Q3A1: Anschluss unten rechts mit M12 Stiftstecker 5-polig, Simple CAN
  • Q4A0: Anschluss oben rechts mit Abdeckung
  • Q5U0: Anschluss Deckel mit M12 Buchsenstecker 8-polig für HOLDX R_1
  • Q6U0: Anschluss Deckel mit M12 Buchsenstecker 8-polig für HOLDX R_1
  • Q7U0: Anschluss Deckel mit M12 Buchsenstecker 8-polig für HOLDX R_1
  • Q8U0: Anschluss Deckel mit M12 Buchsenstecker 8-polig für HOLDX R_1
  • W248: bereits vorverdrahtet / Q1 & Q3 CAN verbunden


Betreff: S16LDRBCB-H06-Q1A2-Q2A0-Q3A1-Q4A0-Q5U0-Q6U0-Q7U0-Q8U0-W248 Safety Simplifier Standard Modul - wireless + CAN Passivverteiler


Allgemeine Daten

Typenbezeichnung
S16LDRBCB-H06-Q1A2-Q2A0-Q3A1-Q4A0-Q5U0-Q6U0-Q7U0-Q8U0-W248
Artikelnummer
1046817
Artikelnummer (alt)
-
Funktionsart
Sicherheits-SPS mit sicherer wireless Schnittstelle + sichere CAN Kommunikation, interne Antenne
Anschluss
- Position 1
Q1A2 - Anschluss unten links mit M12 Buchsenstecker 5-polig, Simple CAN
- Position 2
Q2A0 - Anschluss oben links mit Abdeckung
- Position 3
Q3A1 - Anschluss unten rechts mit M12 Stiftstecker 5-polig, Simple CAN
- Position 4
Q4A0 - Anschluss oben rechts mit Abdeckung
Anschluss vorne
- Position 5
Q5U0 - Buchsenstecker M12 8-polig für Prozesszuhaltung HOLDX R_1
- Position 6
Q6U0 - Buchsenstecker M12 8-polig für Prozesszuhaltung HOLDX R_1
- Position 8
Q8U0 - Buchsenstecker M12 8-polig für Prozesszuhaltung HOLDX R_1
- Position 7
Q7U0 - Buchsenstecker M12 8-polig für Prozesszuhaltung HOLDX R_1

Sicherheitstechnische Daten

CPU
- EN ISO 13849-1: 2008
Kategorie 2
- IEC 61508-2
SIL CL 2
- EN 62061 PFHD [1/h]
✔
- EN ISO 13849-1: 2008 TM [Jahr]
20
Eingänge 1-kanalig
- EN ISO 13849-1: 2008
Kategorie 4
- IEC 61508-2
SIL CL 3
- EN 62061 PFHD [1/h]
✔
- EN ISO 13849-1: 2008 TM [Jahr]
20
Eingänge 2-kanalig
- EN ISO 13849-1: 2008
Kategorie 4
- IEC 61508-2
SIL CL 3
- EN 62061 PFHD [1/h]
✔
- EN ISO 13849-1: 2008 TM [Jahr]
20
Ausgänge OSSD 1-kanalig
- EN ISO 13849-1: 2008
Kategorie 2
- IEC 61508-2
SIL CL 2
- EN 62061 PFHD [1/h]
✔
- EN ISO 13849-1: 2008 TM [Jahr]
20
Ausgänge OSSD 2-kanalig
- EN ISO 13849-1: 2008
Kategorie 4
- IEC 61508-2
SIL CL 3
- EN ISO 13849-1: 2008 TM [Jahr]
20
- EN 62061 PFHD [1/h]
✔
Zulassungen
CE, TÜV

Umgebungsbedingungen

Lagertemperatur max
-20 °C ... +65 °C
Betriebstemperatur max
-20 °C ... +65 °C

Elektrische Daten

Technische Daten wireless Safety
- Maximale Anzahl von sicheren Wireless-Kanälen
16
Kanäle
- Kanal 1
2405 MHz
- Kanal 2
2410 MHz
- Kanal 3
2415 MHz
- Kanal 4
2420 MHz
- Kanal 5
2425 MHz
- Kanal 6
2430 MHz
- Kanal 7
2435 MHz
- Kanal 8
2440 MHz
- Kanal 9
2445 MHz
- Kanal 11
2455 MHz
- Kanal 10
2450 MHz
- Kanal 12
2460 MHz
- Kanal 13
2465 MHz
- Kanal 14
2470 MHz
- Kanal 15
2475 MHz
- Kanal 16
2480 MHz
- Anzahl Klemmen
32
Stromaufnahme
82 mA mit LED Anzeige
Leiterquerschnitt
- eindrähtig
0,08 … 0,5 mm²
- feindrähtig
0,08 … 0,5 mm²
- feindrähtig (Adernhülse ohne Kunststoffkragen)
0,25 mm²
Abisolierlänge
5-6 mm
Konfigurierbare Ein-/Ausgänge
14 Halbleiter Ein-/ Ausgänge mit Hilfe der Software konfigurierbar
✔
Anzahl sichere Eingänge
max. 14
Anzahl sichere Halbleiter OSSD Ausgänge
max. 14
Anzahl Halbleiter Hilfsausgänge
max. 14
Anzahl Halbleiter Taktausgänge
max. 8
Eingangsstrom
HIGH 2,4 mA ... 3,8 mA LOW -2,5 mA ... 2,1 mA
Ausgangsart
PNP-Halbleiter
Ausgangsspannung
Betriebsspannung UB -0,5 V
Ausgangsstrom einzeln
max. 600 mA (bei UB 24 V)
Ausgangsstrom gesamt
max. 0,6 mA (bei UB 24 V)
Allgemeine Daten
Speicherkarte
Möglichkeit zum Einbau einer Speicherkarte MEM SP-N-88-001-93 vorhanden
Programmieranschluss
Micro USB Wireless-Schnittstelle
Typ Klemmanschluss
Federzugklemmen
feindrähtig (Adernhülse mit Kunststoffkragen)
0,08 … 0,5 mm²
Eingangsspannung
HIGH 75% von UB (Anpassbar mittels Software) LOW 25% von UB (Anpassbar mittels Software)
Technische Daten Eingänge
Technische Daten sichere OSSD-Ausgänge, Hilfs- und Taktausgänge
Kurzschlussfest
Ja

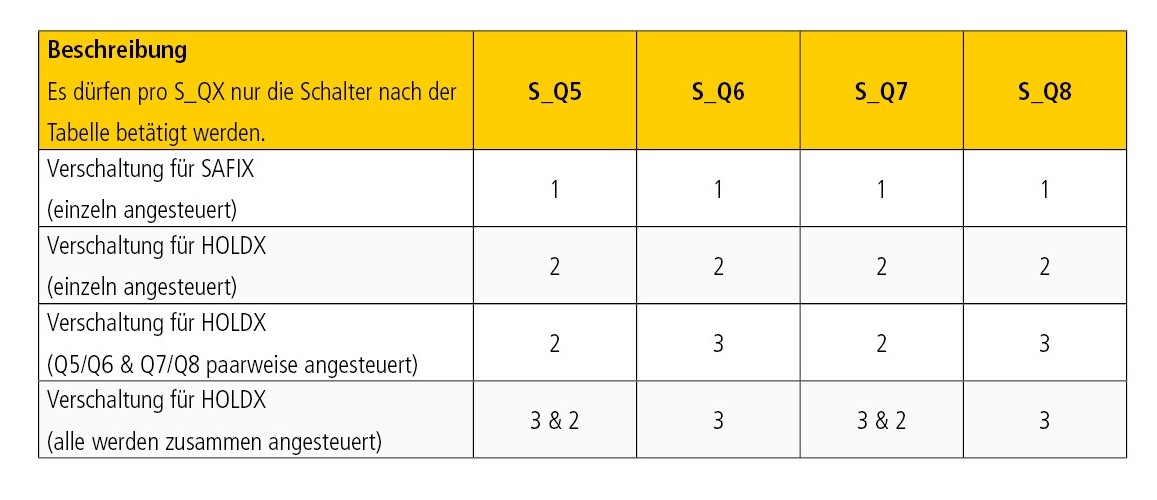

Einstellmöglichkeiten der DIP-Schalter
Einstellmöglichkeiten der DIP-Schalter
Auswahl der angeschlossenen Sensorik
Über die Dip-Schalter wird ausgewählt, welche Sensorik an den einzelnen Buchsenanschlüssen (Q5-Q8) angeschlossen wird

Mechanische Daten

Einbauöffnung der Taster
22,5 mm
Gehäuse Typ
H06
Abmessungen
Höhe
44 mm
Länge
253 mm
Breite
42 mm

Elektrische Zeichnungen

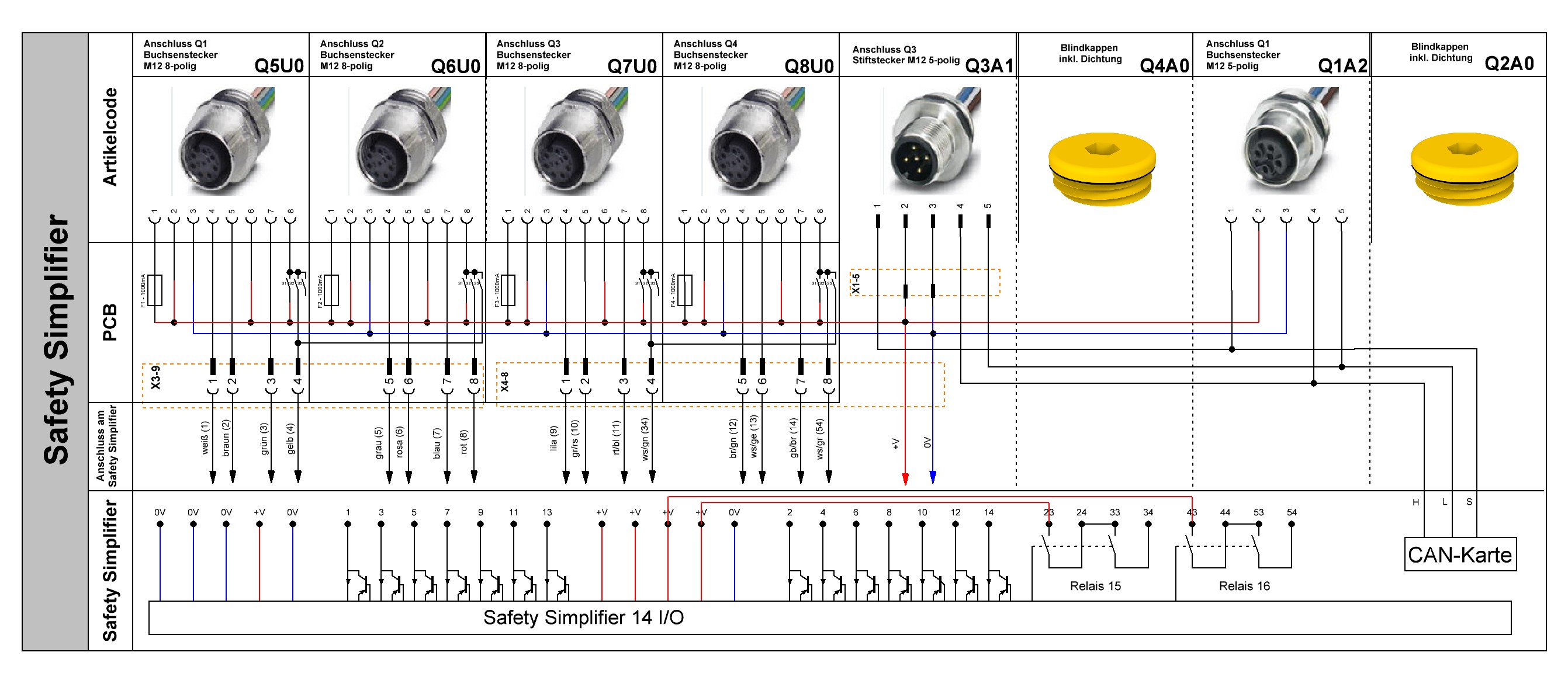

Anschlussbeispiel 1
Anschlussbeispiel 1

Zeichnungen

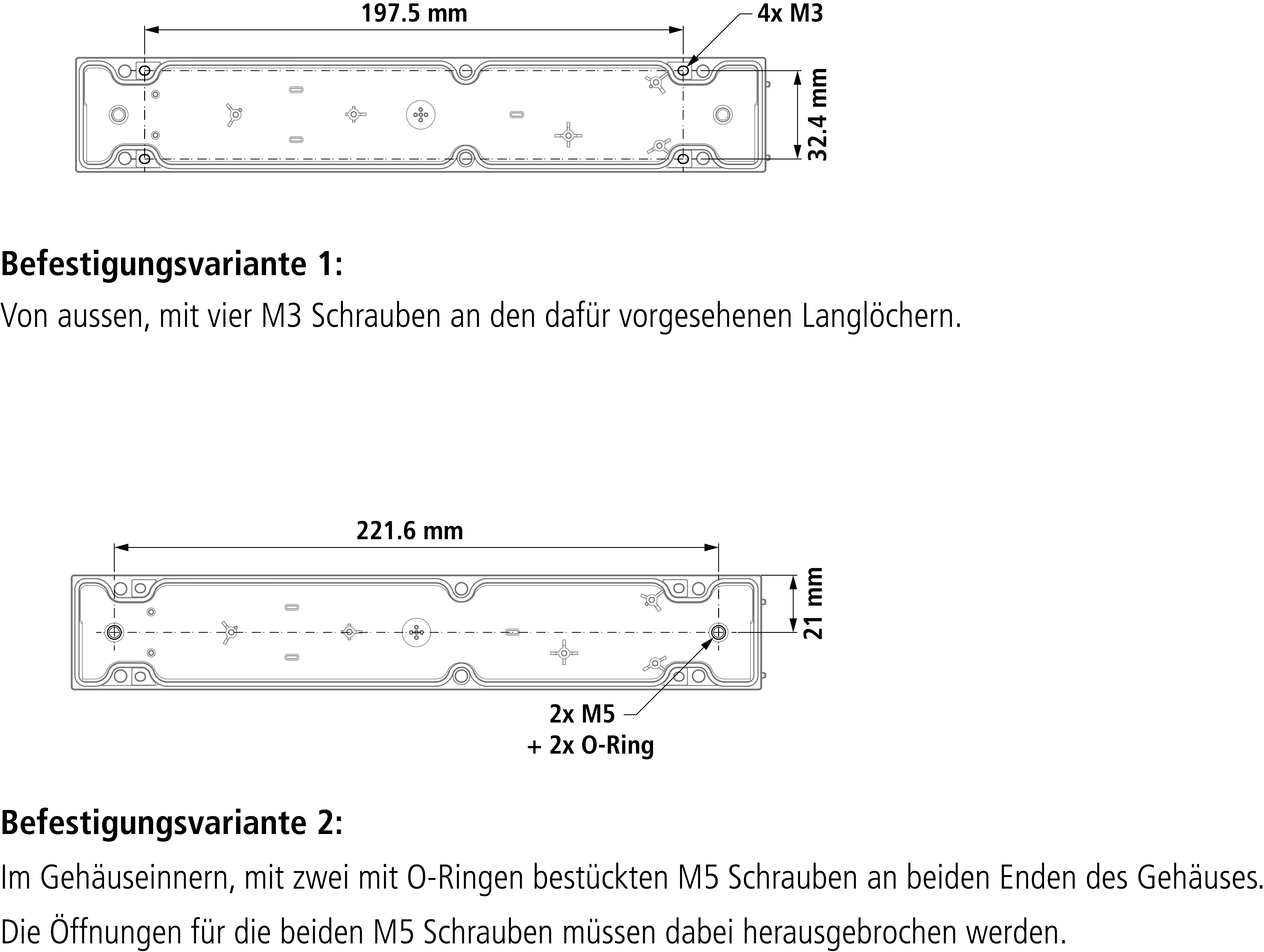

Montage
Montage

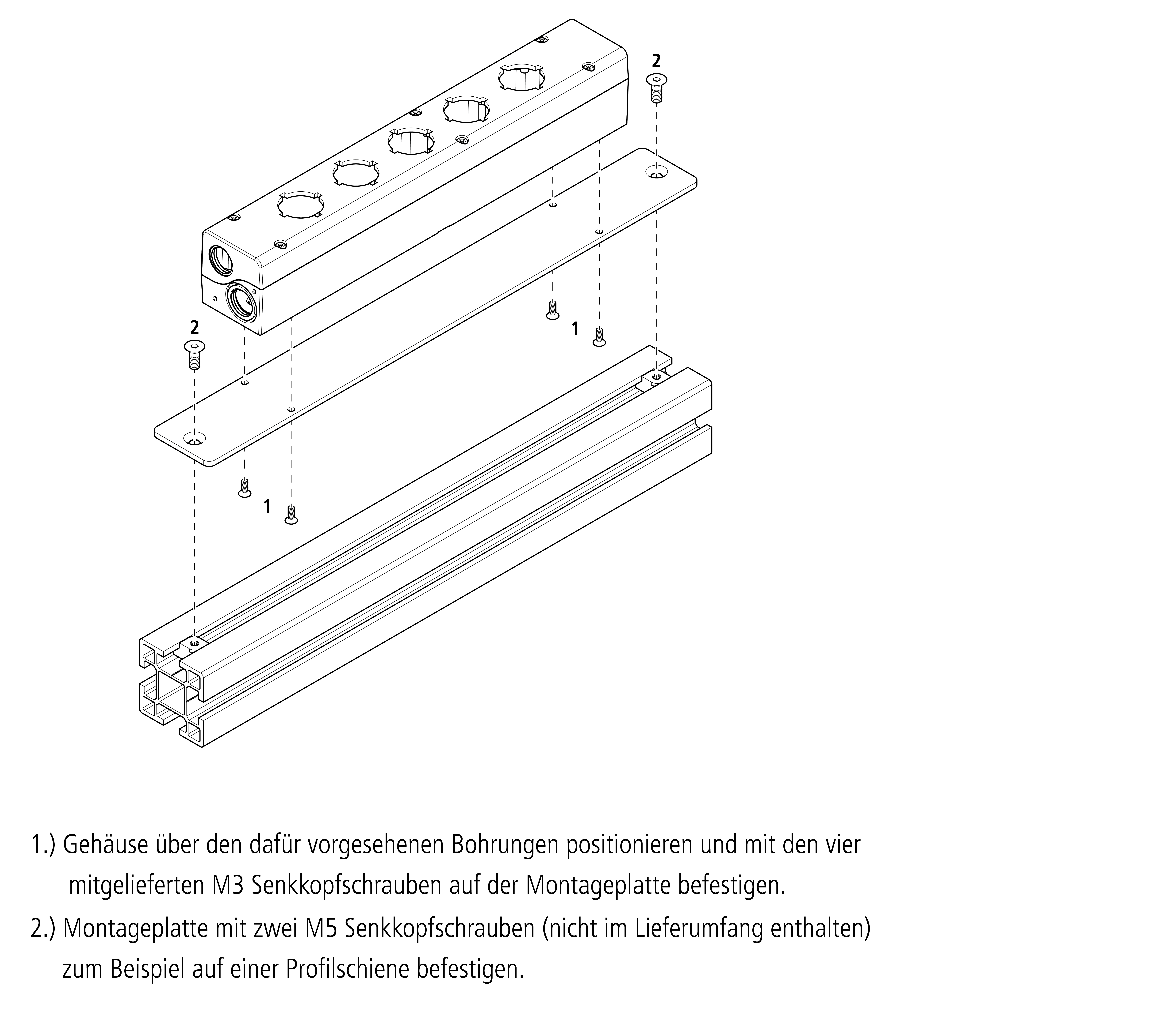

Montage 2
Montage 2

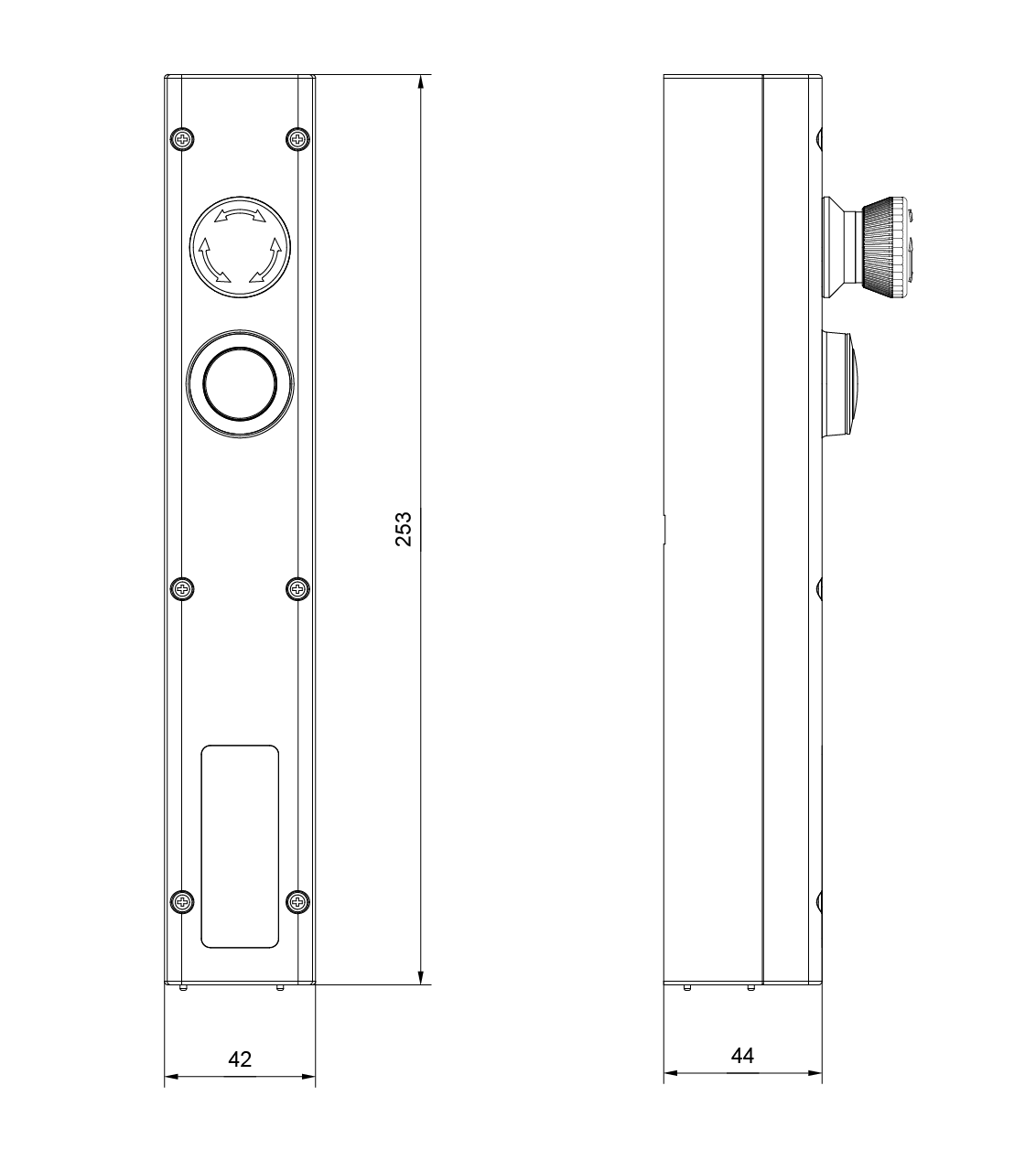

Bemaßung
Bemaßung
