SAFEREADY SFRD4 1804 A
Hand-Erkennungstyp 4 Sicherheitslichtvorhang

Hand-Erkennungstyp 4 Sicherheitslichtvorhang. Basisversion. Mit automatischem Neustart.

Betreff: SAFEREADY SFRD4 1804 A Hand-Erkennungstyp 4 Sicherheitslichtvorhang

Allgemeine Daten

Artikelnummer

1047827

Artikelnummer (alt)

SP-R-10-701-91

Typenbezeichnung

SAFEREADY SFRD4 1804 A

Funktionsart

Hand-Erkennungstyp 4 Sicherheitslichtvorhang

Anzahl der Strahlen

Erkennung

Hand

Abtastfunktion

Hand

Sicherheitstechnische Daten

MTTFd (ISO 13849-1) Jahre

Schutzgrad

IP 65 - IP 67

Sicherheitsstufe (SIL / PL)

Typ 4 - SIL 3 - Max SIL 3 - SL 2 - PL e - Kat. 4

Sicherheitsfunktionen

Mit externem modul

Signaltechnik

LEDs und Top-Lampe für Status und Diagnose des Lichtvorhangs

Umgebungsbedingungen

Betriebstemperatur max

Von -30 bis 55 °C

Lagertemperatur max

-30…70 °C

relative Luftfeuchtigkeit

50% @ 70 °C / 90% @ 20 °C

Elektrische Daten

Funktion

Sender / Empfänger

Sicherheitsausgang Typ

2 ausfallsichere PNP (400 mA bei 24 VDC), selbstprüfend mit mit Kurzschluss-, Überlast-, Verpolschutz

Sicherheitsausgänge

2 OSSD PNP (400 mA bei 24 Vcc)

Strom (VDC)

24 ± 20%

Mechanische Daten

Strahlenabstand (mm)

Gesamthöhe (mm)

1818

Geschützte Höhe (mm)

1810

Kontrollierte Höhe (mm)

1800

Max. Reichweite (m)

Restart

Automatisch

Auflösung (mm)

Anschlüsse

Pigtail 5-poliger M12 Stecker (Emitter), 8-poliger M12 Stecker (Empfänger)

Max. Länge der Anschlusskabel (m)

100

Befestigung

Rückseitiger Steckplatz mit Halterungssatz

Querschnittsabmessungen (mm)

28 x 33

Zeichnungen

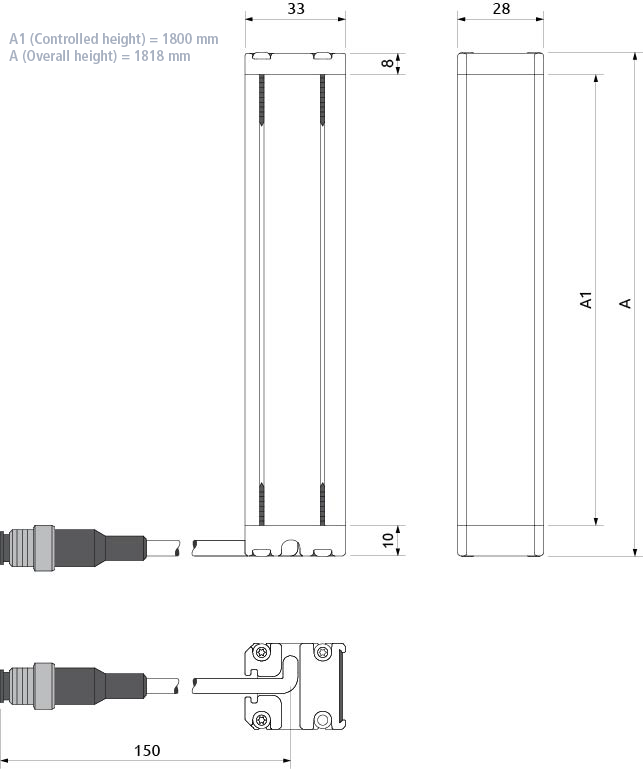

Bemaßung
