SAFEGATE

zurück
Zur Produktbeschreibung
Filter anzeigen
Filter anwenden
Auflösung
14 mm Auflösung (Finger)
20 mm Aufllösung (Hand)
30 mm Auflösung (Hand)
40 mm Auflösung (Hand)
50 mm Auflösung (Body)
90 mm Auflösung (Body)
Multi-Beam (Zugangskontrolle)
Reichweite
Hohe Reichweite
Standard Reichweite
Mutingfunktionen
Kein Muting
Muting
Muting mit Leuchte
Muting mit Leuchte, programmierbar
Manueller Restart
Kein Muting, mit Leuchte
Funktionsart
Sender&Empfänger kombiniert
Zubehör
Muting Arme
Muting Halterungen
Muting Box
Muting photocells
Reflektor
SAFEGATE SMPO 1953

SAFEGATE SMPO 1953

 Sicherheitslichtvorhang zur Handerkennung mit Integrierter Muting-Funktion, Automatischem/Manuellem Neustart und EDM, mit Muting-Lampe, Einstellbare Funktionen
SAFEGATE SMO 454

SAFEGATE SMO 454

 Sicherheitslichtvorhang zur Handerkennung mit Integrierter Muting-Funktion, Automatischem/Manuellem Neustart und EDM, mit Muting-Lampe
SAFEGATE SM 1054

SAFEGATE SM 1054

 Sicherheitslichtvorhang zur Handerkennung mit Integrierter Muting-Funktion, Automatischem/Manuellem Neustart und EDM
C3F8

C3F8

 Rückstrahler für Sender/Empfänger-Gerät TRX Fotozellen, 30 x 59 mm mit Befestigungswinkel
SAFEGATE SO 2B LR ILP

SAFEGATE SO 2B LR ILP

 Sicherheitslichtvorhang zur Zugangskontrolle mit Automatischem/Manuellem Neustart und EDM (Keine integrierte Muting-Funktion), Lange Reichweite, mit Statuslampe, mit Integriertem Laserpointer
SAFEGATE SMPO 453

SAFEGATE SMPO 453

 Sicherheitslichtvorhang zur Handerkennung mit Integrierter Muting-Funktion, Automatischem/Manuellem Neustart und EDM, mit Muting-Lampe, Einstellbare Funktionen
SAFEGATE SMO 1053

SAFEGATE SMO 1053

 Sicherheitslichtvorhang zur Handerkennung mit Integrierter Muting-Funktion, Automatischem/Manuellem Neustart und EDM, mit Muting-Lampe
SAFEGATE SM 1653

SAFEGATE SM 1653

 Sicherheitslichtvorhang zur Handerkennung mit Integrierter Muting-Funktion, Automatischem/Manuellem Neustart und EDM
SAFEGATE MZ T4P TRX

SAFEGATE MZ T4P TRX

 Muting-Winkelset mit 4 MTRX (Transceiver) Sensoren, T-Logik (Ein-Ausgang), Parallele Strahlen
SAFEGATE SMPO 1504

SAFEGATE SMPO 1504

 Sicherheitslichtvorhang zur Handerkennung mit Integrierter Muting-Funktion, Automatischem/Manuellem Neustart und EDM, mit Muting-Lampe, Einstellbare Funktionen
SAFEGATE SMO 2104

SAFEGATE SMO 2104

 Sicherheitslichtvorhang zur Handerkennung mit Integrierter Muting-Funktion, Automatischem/Manuellem Neustart und EDM, mit Muting-Lampe
SAFEGATE SM 4B

SAFEGATE SM 4B

 Sicherheitslichtgitter zur Zugangskontrolle mit Integrierter Muting-Funktion, Automatischem/Manuellem Neustart und EDM





Typ 4 Lichtvorhang mit integrierten Muting-Funktionen





Vorteile

  • integrierte Muting-Funktionen
  • integrierte Muting-Lampe verfügbar
  • feste Muting Arme oder mehrstrahliger M5 Muting-Sensor
  • L, T, parallel und Kreuzmuting möglich
  • LED-Anzeige



  • PLe
  • einfache Konfiguration über Pinbelegung oder Software-Programmierung
  • Modelle mit hohen Reichweiten erhältlich
  • IP65 und 67



Applikationsbeispiel

Sicheres Ein- und Ausschleusen für Paletten und Pakete

Sicheres Ein- und Ausschleusen für Paletten und Pakete
Sicherheitslichtvorhang SAFEGATE



Wussten Sie schon...

flash



Wie die Anforderungen an BWS-Systeme zum sicheren Ein- und Ausschleusen sind?

​





 Der flexibelste Lichtvorhang mit integriertem Muting, den es auf dem Markt gibt

Jeder Lichtvorhang kann entweder als Ausgang (L-Muting) oder Eingang-Ausgang (T-Muting) mit gekreuzten (X) oder parallelen (P) Strahlen konfiguriert werden, diese Konfiguration kann zu jeder Zeit geändert werden.

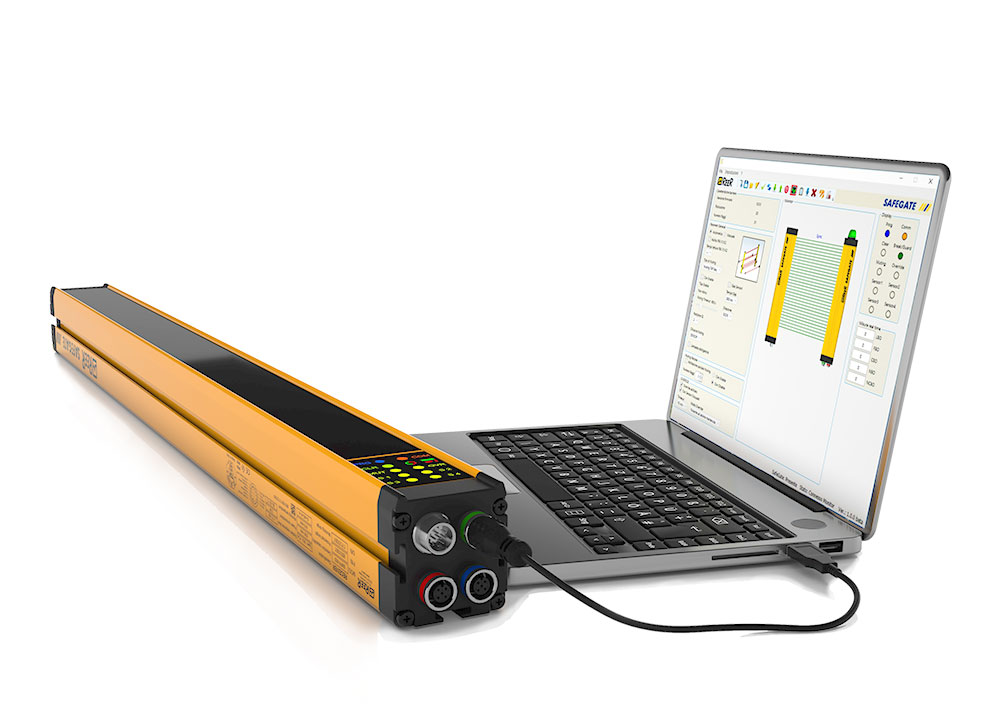

Modelle mit konfigurierbarer Hardware (SM/SMO/SMPO), erlauben die Konfiguration von Muting-Logik und funktionalen Parametern über die Pin-Belegung. Modelle mit konfigurierbarer Software (SMPO), erlauben die Konfiguration von Muting-Logik und zusätzlichen funktionalen Parametern (z.B. teilweise Muting) über die Safegate Konfigurationssoftware (SCS). Programmierbare Modelle (SMPO) erlauben außerdem Konfigurationsparameter und sind damit ideal, um spezielle Probleme in komplizierteren Anwendungsszenarien zu lösen.

Safegate kann mit MA Muting-Armen (mit voreingestellten und vorkonfigurierten integrierten Muting-Sensoren), mit MZ Muting-Halterungen (mit mehrstrahligen M5 Strahlern) oder mit einem anderen Muting-Sensor verwendet werden. Sensoren können zu jeder Zeit erweitert, hinzugefügt oder entfernt werden. Modelle mit integrierter Statuslampe lassen den Status der Schranke leicht erkennen.

Flexible Konfiguration
Hardware- oder Software- Konfiguration für alle Muting- Anwendungen
Vorkonfigurierte Muting-Logik
Nur Ausgang (parallel/ gekreuzt), Eingang- Ausgang (parallel), Eingang- Ausgang (gekreuzt)
Voll skalierbar
Ändern Sie die Konfiguration zu jeder Zeit

Neue mehrstrahlige Muting- Fotozelle



ReeR SAFEGATE Muting

​

Vereinfachung der normativen Anforderungen

  • Integrierte Muting-Technologie im Lichtvorhang
  • Feste Muting-Arme garantieren die normativ korrekte Position der Muting-Sensoren
  • Eingänge für partielles Muting lösen normative Anforderungen an unterschiedliche Förderhöhen
  • Zusätzlicher Eingang zum Start des Mutings reduziert den Manipulationsmöglichkeiten

Optimierung der Applikation

  • Weniger Anschlüsse in TRX-Version, da Sender und Empfänger in einem Gehäuse
  • 5-strahlige Murting-Sensoren erkennen unterschiedliches Fördergut
  • Muting-Sensoren mit Klarglaserkennung zum prozesssicheren Erkennen transparenter Objekte

​



SAFEGATE deckt alle Muting-Anwendungen ab

Wählen Sie das Modell

Safegate SM
Safegate SMO
Safegate SMPO




Konfigurieren Sie die Muting-Logik





Hardware Konfiguration
via Pin-Belegung



L2XP Konfigurationen
"Nur Ausgang"
2 gekreuzte oder parallele Strahlen

T2X Konfigurationen
"Eingang- Ausgang"
2 gekreuzte Strahlen

T4P Konfiguration
"Eingang- Ausgang"
4 parallele Strahlen



Software Konfiguration
via Safegate Konfigurationssoftware



L2X, L2P, T2X, T4P
Konfigurationen







Wählen Sie die Muting-Sensoren

MA Mutingarme mit integrierten Sensoren
Safegate Lichtschranke

MZ Muting Halterungen mit M⁵ Fotozellen
Halterung für Fotozellen
Externe M⁵ Sensoren (oder Fotozelle)
Fotozellen


Gekreuzte Strahlen
Einweg - Nur Ausgang
MA L2P TRX 2
integrierte Sensoren (Sender-Empfang)

Gekreuzte oder parallele Strahlen
Einweg - Nur Ausgang
MZ L2XP 2
M⁵ mehrstrahlige Sensoren

Beispielapplikation

Gekreuzte Strahlen
Einweg - Nur Ausgang
2 Sensoren (z.B. M⁵ mehrstrahlige Sensoren oder Fotozellen)

Beispielapplikation

Parallele Strahlen
Einweg - Nur Ausgang

MA L2P TRX 2
integrierte Sensoren (Transceiver)

Beispielapplikation

Parallele Strahlen
Einweg - Nur Ausgang
2 Sensoren (z.B. M⁵ mehrstrahlige Sensoren und Fotozellen)

Beispielapplikation

Gekreuzte Strahlen
Zwei-Weg - Eingang-Ausgang
MA T2X 2
integrierte Sensoren (Sender- Empfänger)

Beispielapplikation

Gekreuzte Strahlen
Zwei-Weg - Eingang-Ausgang
MZ T2X 2
M⁵ mehrzahlige Sensoren>
Beispielapplikation

Gekreuzte Strahlen
Zwei-Weg - Eingang-Ausgang
2 Sensoren (z.B. M⁵ mehrstrahlige Sensoren oder Fotozellen)

Beispielapplikation

Parallele Strahlen
Zwei-Weg - Eingang-Ausgang
MA T4P TRX 4
integrierte Sensoren (Transceiver)

Beispielapplikation

>Parallele Strahlen
Zwei-Weg - Eingang-Ausgang
MZ T4P 4
M⁵ mehrstrahlige Sensoren

Beispielapplikation

Parallele Strahlen
Zwei-Weg - Eingang-Ausgang
4 Sensoren (z.B. M⁵ mehrstrahlige Sensoren oder Fotozellen)

Beispielapplikation



Hauptmerkmale

SM Modelle
3 Hardwarekonfigurationsmöglichkeiten, wählbar über Pinbelgegung
L2X/ P (Ein-Weg muting mit 2 gekreuzten/ parallelen Sensoren)
T2X (Zwei-Weg muting mit 2 gekreuzten Sensoren)
T4P (Zwei-Weg muting mit 4 parallelen Sensoren)

SMO Modelle
Mit integrierter Status- und Mutinglampe, wie bei den SM-Modellen

SMPO Modellen
Aktivieren Sie die Konfiguration der Muting Logik über Hard-oder Software
Hardwarekonfiguration erfolgt über Pinbelegung (wie bei den SM-Modellen)
Softwarekonfiguration über enthaltene SCS Software; Softwarekonfiguration ermöglicht die Nutzung zusätzlicher Parametet, welche besonders nützlich für komplizierte und unübliche Anwendungen sind.
Integrierte Status- und Mutinglampe

Muting Sensoren
MA muting Arm mit vorverdrahteten und -eingestellten Sensoren für alle Mutinglogikkonfigurationen
MT Mutingklammern mit mehrstrahligen M5 Fotozellen für alle Mutinglogikkonfigurationen
Besondere Versionen für die Erkennung transparenter Objekte z.B. Glass (MA TRX G) und erweiterte Versionen für Hochgeschwindigkeitsförderbänder (MA TRX V)
Safegate verfügt über zwei integrierte Muting-Anschlüsse mit vier Muting-Eingängen in 4-Sensor-Konfigurationen. Die Verwendung eines Y-Steckers ist erforderlich



Partielles Muting
Programmierbare Modelle ermöglichen die Konfiguration aller Mutinglogiken und zusätzlicher funktionaler Parameter über enthaltene SCS Software

Muting-Logik
Die Muting-Logik wird entsprechend der endgültigen Anwendung festgelegt und kann wie folgt zusammengefasst werden:
Logische gekreuzte L2X-Strahlen (nur in eine Richtung, nur Ausgang)
Geeignete Lösung für alle Anwendungen mit Palettenausgabe

Parallele L2P-Logik-Strahlen (Ein-Weg, nur Ausgang)
Geeignete Lösung für alle Anwendungen mit transparentem Material: z.B. Flaschenindustrie mit Palettenausgabe

T2X Logik gekreuzte Strahlen (Zwei-Weg-Eingabe / Ausgabe)
Geeignete Lösung für die meisten Standard-Paletten-Ein- / Ausgabe-Anwendungen. Ideale Lösung für einen konstanten Palettenfluss, auch wenn keine Trennung zwischen den Paletten erfolgt

Parallele T4P-Logik-Stahlen (Zwei-Weg-Eingang / Ausgang)
Geeignete Lösung für Anwendungen mit transparentem Material und Anwendungen mit Paletten mit geringen Breiten oder Paletten, die nicht in der Mitte des Transportbands positioniert werden sollen.



Technische Eigenschaften

  • Auflösungen: 30 oder 40 mm - 2, 3 und 4 Strahlen
  • Sender- / Empfänger- und Transceiver-Version (passive Retro-Reflektorelemente)>
  • Integration der wichtigsten Sicherheitsfunktionen wie Selbsttest der OSSD-Ausgänge, externe Geräteüberwachung (EDM) und Anlauf- / Wiederanlaufsperre
  • Querschnitt: 55 x 50 mm
  • Schutzfeldhöhe: 300 ... 2200 mm
  • Schutzklasse: IP65 und IP67
  • Betriebstemperatur: -30 ... +55 ° C (ohne Kondensation)
  • Integrierte Status- und Mutinglampe (SMO / SMPO-Modelle)



Grüne Lampe

Schutz
Lichtvorhang in normalem Zustand

Rote Lampe

Pause
Lichtvorhang Strahlen unterbrochen

Gelbe Lampe

Muting
Lichtvorhang in Muting-Zustand

Rote Lampe

Fehler
Lichtvorhang in Fehlerzustand

Gelbe Lampe

Übersteuerung
Lichtvorhang im Übersteuerungszustand
