M23-C19101-G
M23-Buchsenstecker, 19 polig, 10 m

M23-Kabel,19 polig, 10m, 3 x 0,75mm² + 16 x 0,34mm²

Betreff: M23-C19101-G M23-Buchsenstecker, 19 polig, 10 m

Allgemeine Daten

Typenbezeichnung

M23-C19201-G

Artikelnummer

1022361

Artikelnummer (alt)

SP-X-33-000-19

Funktionsart

Anschlusskabel

Kabellänge

10 m

Umgebungsbedingungen

Betriebstemperatur max

-10~80 °C

Lagertemperatur max

-10~80 °C

Elektrische Daten

Stecker 1

Aderfarben

Rot

Schirmung

nein

Mechanische Daten

Anschluss X1

M23

Steckertyp X1

Buchsenstecker

Anschlussrichtung X1

gerade

Anzahl Pins X1

Material Gewindering X1

Messing vernickelt

Material Gehäuse X1

PA66

Anschluss X2

offenes Ende

Material Kabelmantel K1

PVC

Kabellänge L1

10000 mm

Farbe Kabelaußenmantel K1

Schwarz

Leiterquerschnitt K1

0,25 mm²

Material Leiter K1

Kupfer verzinnt

Isolierhülle Leiter K1

PVC

Schleppkettenfähig K1

Nein

Kabeldurchmesser K1

9.2 mm

Leiterquerschnitt AWG K1

18AWG*3C+22AWG*16C

Elektrische Zeichnungen

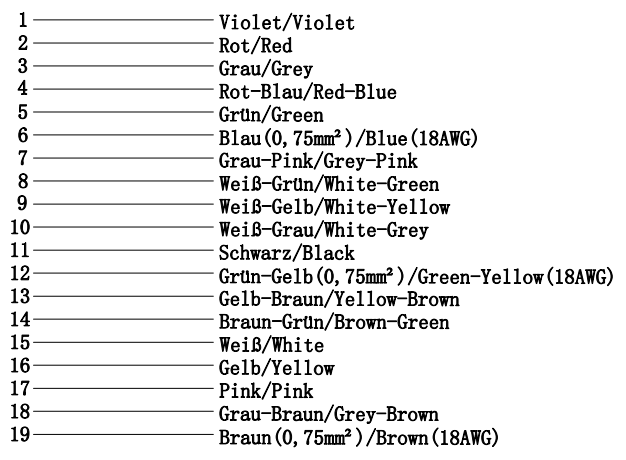

Pinbelegung 1

Zeichnungen

Bemaßung
