M12-C12201-G
M12-Anschlusskabel, 12 polig, 20 m

M12-Buchsenstecker, 12 polig, offenes Ende - 20m

Betreff: M12-C12201-G M12-Anschlusskabel, 12 polig, 20 m

Allgemeine Daten

Typenbezeichnung

M12-C12201-G-A

Artikelnummer

1022365

Artikelnummer (alt)

SP-X-33-000-22-A

Funktionsart

Anschlusskabel

Codierung

A-Codiert

Kabellänge

20 m

Passend für

SAFEGATE Empfänger

✔

Safety Simplifier

✔

Sicherheitstechnische Daten

Zulassungen

UL2464

Zulassung Steckverbinder X1

IEC61076-2-101

IP Schutz

IP67

Umgebungsbedingungen

Betriebstemperatur max

-10~80 °C

Lagertemperatur max

-10~80 °C

Elektrische Daten

Pinbelegung nach DIN 47100

Stecker 1

Aderfarben

Braun

Schirmung

nein

Mechanische Daten

Anschluss X1

M12

Steckertyp X1

Buchsenstecker

Anschlussrichtung X1

gerade

Material Gewindering X1

Messing vernickelt

Anzahl Pins X1

Anschluss X2

offenes Ende

Kabellänge L1

20000 mm

Material Kabelmantel K1

PVC

Farbe Kabelaußenmantel K1

Schwarz

Leiterquerschnitt K1

0,25 mm²

Material Leiter K1

Kupfer verzinnt

Isolierhülle Leiter K1

PVC

Schleppkettenfähig K1

Nein

Kabeldurchmesser K1

6.2 mm

Leiterquerschnitt AWG K1

24AWG

Elektrische Zeichnungen

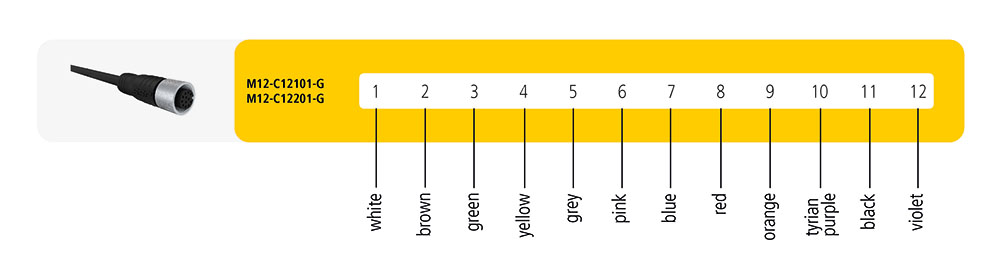

Pinbelegung 1
