C8D915
M12-Anschlusskabel, 90°, 8 polig, 15 m

M12-Buchsenstecker, 8 polig, 90°, offenes Ende -15 m

Betreff: C8D915 M12-Anschlusskabel, 90°, 8 polig, 15 m

Allgemeine Daten

Typenbezeichnung

C8D915

Artikelnummer

1021401

Artikelnummer (alt)

SP-R-13-309-85

Funktionsart

Anschlusskabel

Codierung

A-Codiert

Kabellänge

15 m

Passend für

HOLDX R1

✔

Master HOLDX R2

✔

SAFIX 3

✔

ATOM

✔

EOS4 X Empfänger

✔

EDI B7B

✔

EDI C7

✔

EDI E1

✔

ZEUS

✔

Safety Simplifier

✔

Simplifier XCONN

✔

XCONN

✔

Sicherheitstechnische Daten

Zulassungen

UL2464

IP Schutz

IP67

Umgebungsbedingungen

Betriebstemperatur max

-10~80 °C

Lagertemperatur max

-10~80 °C

Elektrische Daten

Pinbelegung nach DIN 47100

Weiß

Braun

Grün

Gelb

Grau

Rosa

Blau

Rot

Stecker 1

Aderfarben

Braun

Schirmung

nein

Mechanische Daten

Anschluss X1

M12

Steckertyp X1

Buchsenstecker

Anschlussrichtung X1

90°

Anzahl Pins X1

Material Gewindering X1

Messing vernickelt

Anschluss X2

offenes Ende

Kabellänge L1

15000 mm

Material Kabelmantel K1

PVC

Farbe Kabelaußenmantel K1

Schwarz

Leiterquerschnitt K1

0,34 mm²

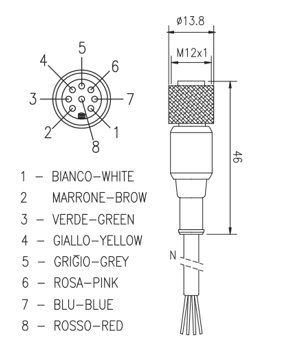

Elektrische Zeichnungen

Pinbelegung 1
