CD95
M12-Anschlusskabel, 5 polig, 90°, 20 m

M12-Buchsenstecker, 5 polig, 90°, offenes Ende - 20 m

Betreff: CD95 M12-Anschlusskabel, 5 polig, 90°, 20 m

Allgemeine Daten

Typenbezeichnung

CD95

Artikelnummer

1021375

Artikelnummer (alt)

SP-R-13-309-51

Funktionsart

Anschlusskabel

Codierung

A-Codiert

Kabellänge

5 m

Passend für

HOLDX IO-Link

✔

EOS4 A Empfänger

✔

EOS Sender

✔

SAFEGATE Sender

✔

EDI B7

✔

EDI D1

✔

EDI E1

✔

ZEUS

✔

Safety Simplifier

✔

Simplifier Gateway

✔

Simplifier XCONN

✔

Sicherheitstechnische Daten

Zulassungen

UL2464

IP Schutz

IP67

Umgebungsbedingungen

Betriebstemperatur max

-10~80 °C

Lagertemperatur max

-10~80 °C

Elektrische Daten

Pinbelegung nach DIN 47100

Braun

Weiß

Blau

Schwarz

Grau

Aderfarben

Weiß

Stecker 1

Schirmung

nein

Mechanische Daten

Anschluss X1

M12

Steckertyp X1

Buchsenstecker

Anschlussrichtung X1

90°

Material Gewindering X1

Messing vernickelt

Anzahl Pins X1

Anschluss X2

offenes Ende

Kabellänge L1

5000 mm

Material Kabelmantel K1

PVC

Farbe Kabelaußenmantel K1

Schwarz

Leiterquerschnitt K1

0,34 mm²

Elektrische Zeichnungen

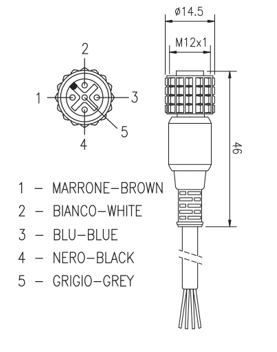

Pinbelegung 1
