ZEUS 01-12 11 00

Ihre Vorteile

  • Robustes Gehäuse in IP65 und IP67
  • Modularer Aufbau
  • Ergonomische Bauform
  • Kombination aus Zustimmungstaster und Bedieneinheit
  • LED Diagnose
  • Universaler Anschluss mit festem Kabel

ZEUS 01-12 11 00
Zustimm-/Bedieneinheit

Zeus Zustimmtaster

Zeus Zustimmtaster mit Handerkennung

ZEUS Zustimmtaster


ZEUS gewährleistet dank seiner ergonomischen Form und seines geringen Gewichts ein ermüdungsfreies Arbeiten. Er ist gleichermaßen für Links- sowie Rechtshänder geeignet und lässt sich auch mit Handschuhen optimal bedienen.
Mit seiner Funktionsweise sorgt der 3-Stufen-Zustimmtaster ZEUS für optimale Sicherheit im Zustimmungsbetrieb.


Betreff: ZEUS 01-12 11 00 Zustimm-/Bedieneinheit


Allgemeine Daten

Artikelnummer
SP-X-85-902-44
Funktionsart
Zustimm- & Bedieneinheit
Normen
EMV: DIN EN 55011:2009 + A1:2010, DIN EN 61000-4-3:2006 + A1:2008 + A2:2010, DIN EN 61000-4-6:2009

Sicherheitstechnische Daten

Zulassungen
TÜV, CE

Umgebungsbedingungen

Lagertemperatur max
-40 ... +80 °C
Betriebstemperatur max
-5 ... +60 °C
Luft und Kriechstrecken nach IEC/EN 606641
Überspannungskategorie: 3 // Verschmutzungsgrad: III

Elektrische Daten

Versorgungsspannung Ub
DC ± 5% 24 V
B10d-Wert
Zustimmungstaster: 100.000

Mechanische Daten

Werkstoff Zustimmtaster
Silikon
Bodenplatte
mit Haltebügel: nur zur Verwendung mit dem ZEUS H (SP-X-85-800-00) // Verschraubung: M20 Innengewinde
Material Anschluss
PUR nach UL, schwarz
Länge
71 mm
Breite
69 mm
Höhe
186 mm
Material Gehäuse
PA6.6 30% GF, Farbe schwarz
Material Bodenplatte
V2A
Mechanische Lebensdauer
100.000
Schraubendrehmoment
0,8 Nm

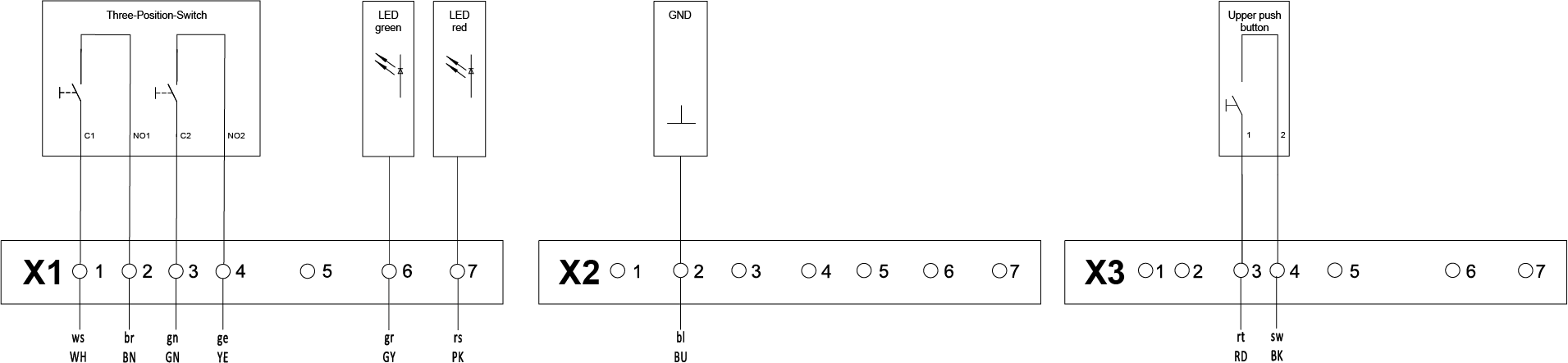

Elektrische Zeichnungen

Pinbelegung 1
Pinbelegung 1

Zeichnungen

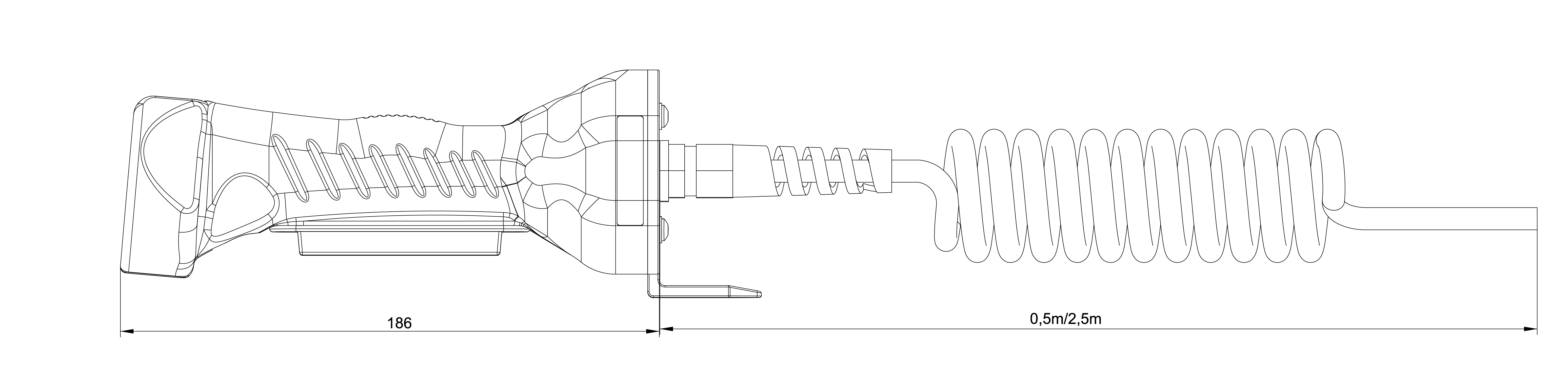

Bemaßung
Bemaßung

Zubehör
