Die rein mechanischen Schlüsseltransfersysteme bieten vor allen in rauen und Umgebungen Vorteile gegenüber der elektrischen Komponenten.

Der entscheidende Vorteil - Sie funktionieren ohne Verkabelung und Verdrahtung

Zudem sind sie weniger störanfällig und können gleichzeitig genutzt werden, um Abläufe in der Bedienung von Maschinen zu erzwingen umso die Sicherheit der Anlage und der Bediener deutlich zu steigern.

Aufbau und Wirkungsweise im Einsatzgebiet:

Der Einsatz von Verriegelungssysteme oder Schlüsseltransfersysteme ist eine bewährte Methode zum weitgehend mechanischen Schutz von Maschinen und Prozessen. Das wesentliche Funktionsprinzip eines Schlüsseltransfersystems ist, dass der Schlüssel – je nach Betriebszustand der Maschinensteuerung – bei laufender Anlage in einem Steuerelement (i.d.R. in einem Schlüssel-Schalter) oder bei geöffneter Schutzeinrichtung (im elektrisch abgeschalteten Zustand) in der rein mechanischen Zuhaltung an der Türe feststeckt und bei geöffneter Schutztüre festgehalten wird. Erst wenn die Türe wieder geschlossen wird, kann der sogenannte Sicherheitsschlüssel wieder abgezogen werden. Folglich kann auch erst dann die Anlage wieder mit ebendiesem Schlüssel gestartet werden.

► Benötigen Sie Unterstützung? Fragen Sie unsere Spezialisten

Mit anderen Worten: Ein wesentliches Merkmal des Systems ist, dass der entfernbare Schlüssel entweder im Schlüsselschalter oder in der Zuhaltung festgehalten wird. Dies wird umgangssprachlich auch als Trapped Key oder Lockout-Tagout Lösung bezeichnet (LOTO). Es unterscheidet sich aber von klassischen Lockout-Tagout Vorhängeschlosslösungen eindeutig, da die Abfolge zwangsgeführt ist und somit nicht umgangen werden kann.

Sie möchten die Funktionsweise veranschaulicht?

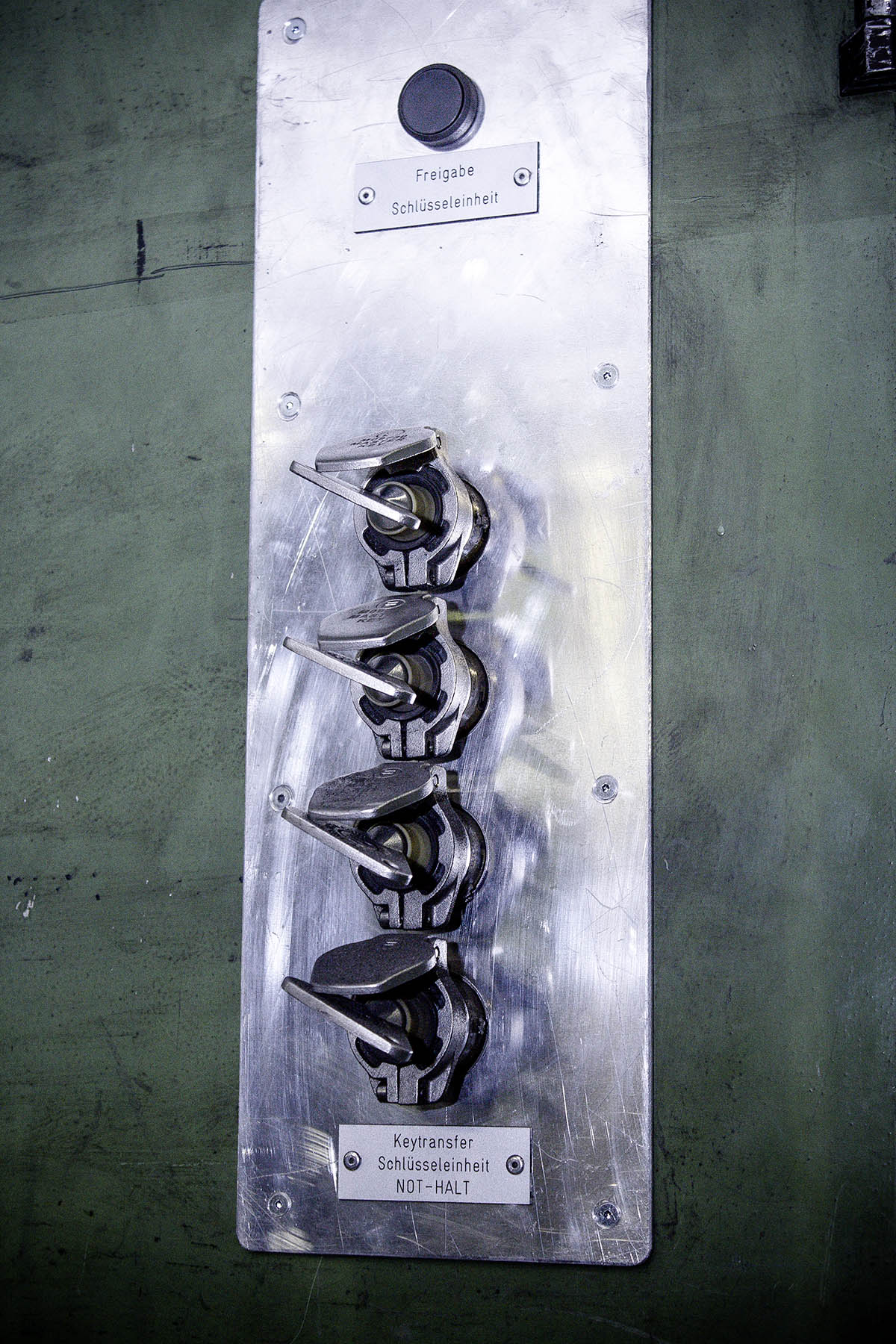

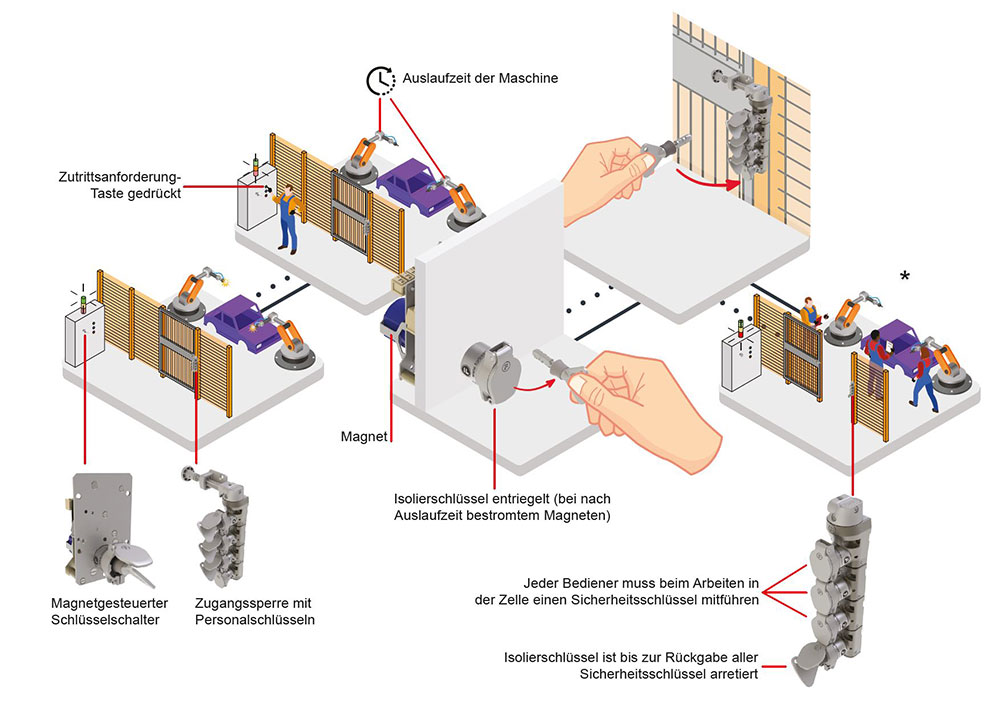

Ein weiteren Vorteil, den ausschließlich die Schlüsseltransfersysteme mGard und amGardPro bieten, ist der sogenannte „Extracted Key“ Sicherheitsschlüssel, welcher beim Betreten der Anlage vom Bediener mitgeführt werden kann und diesen davor schützt, in der Anlage eingeschlossen zu werden. Die Funktionsweise ist dabei denkbar einfach: Bevor das Personal für die Instandhaltung die Anlage betritt, muss der Sicherheitsschlüssel gezogen und mit in die Anlage genommen werden. Sollte nun die Schutztüre unbeabsichtigt geschlossen werden, kann die Anlage ohne den Schlüssel nicht gestartet werden.

Sehen Sie sich dieses Video an

Diese Schlüsseltransferprodukte finden Sie bei SSP

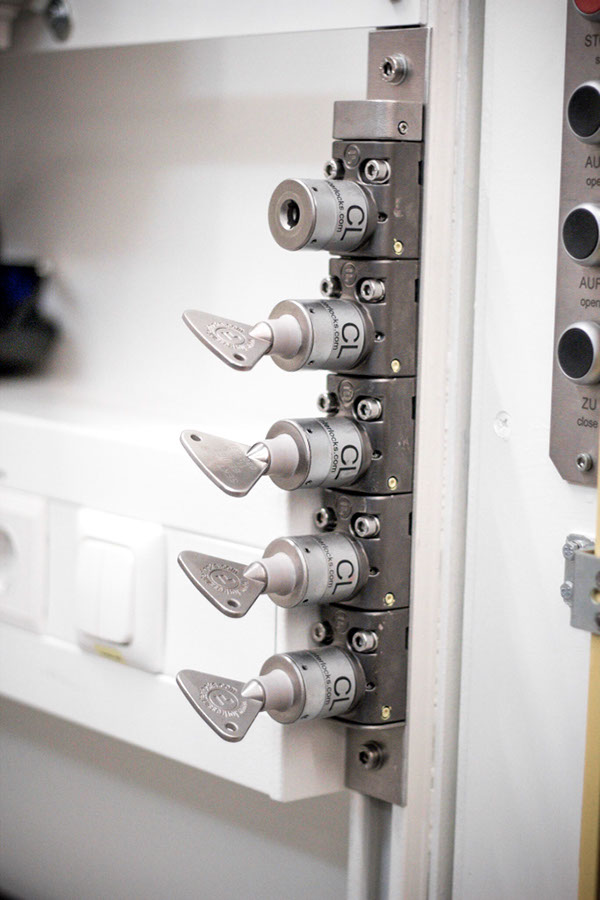

mGard

Das einzige Schlüsseltransfersystem das vom TüV PLe-zertifiziert ist

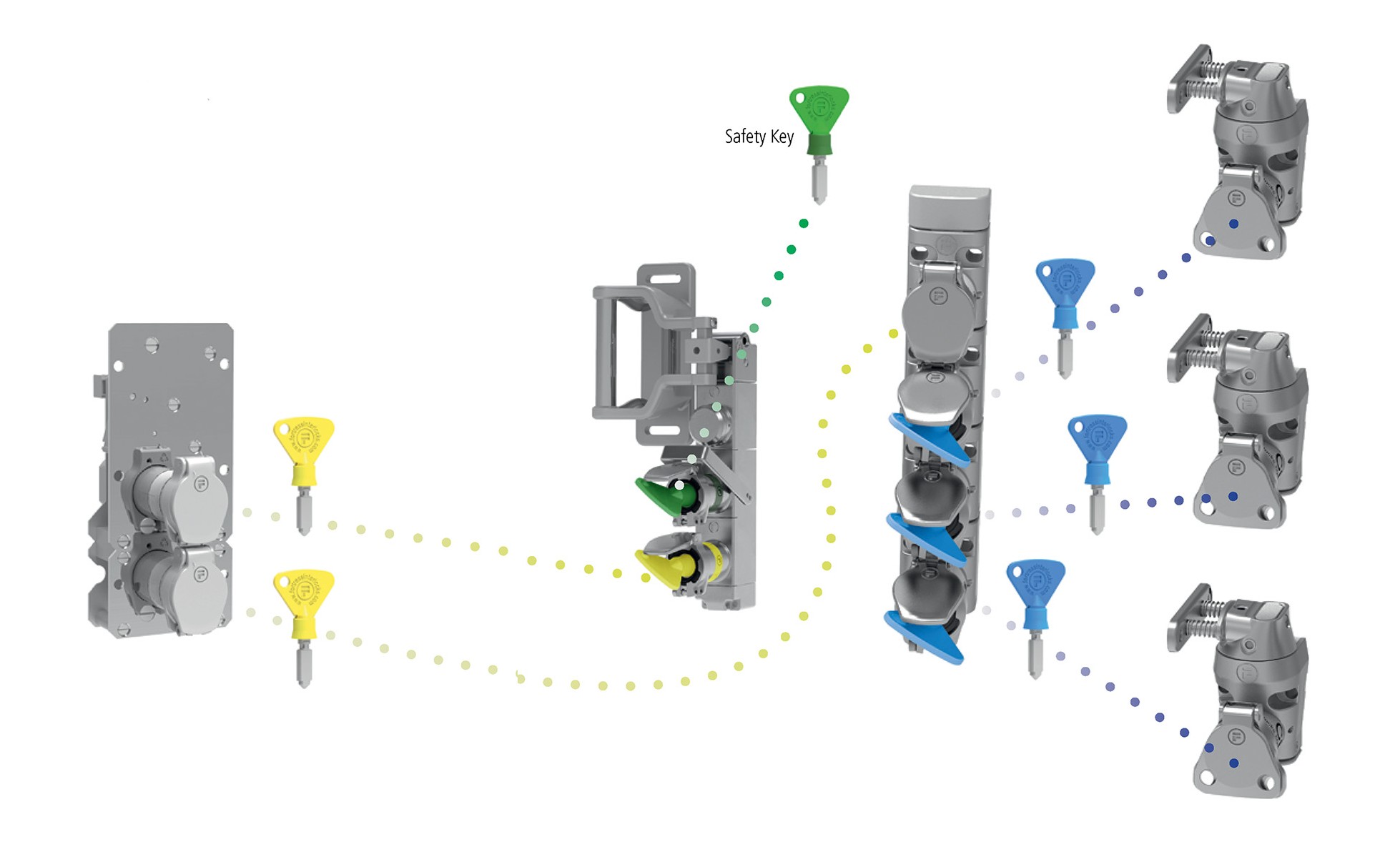

Der Sicherheitsschalter mGard von Fortess Interlocks ist eine bewährte Lösung, um gefährliche Maschinen und Prozesse kostengünstig ohne Kabelverlegung bis SIL3 (EN\IEC 62061), Kategorie 4 und PLe nach EN ISO 13849-1, abzusichern. Das System arbeitet mit Schlüsseln, die entsprechend einem vorher festgelegten Ablauf mechanisch gegeneinander verriegelt bzw. freigegeben werden.

Applikationsbeispiele und Produktdetails entdecken

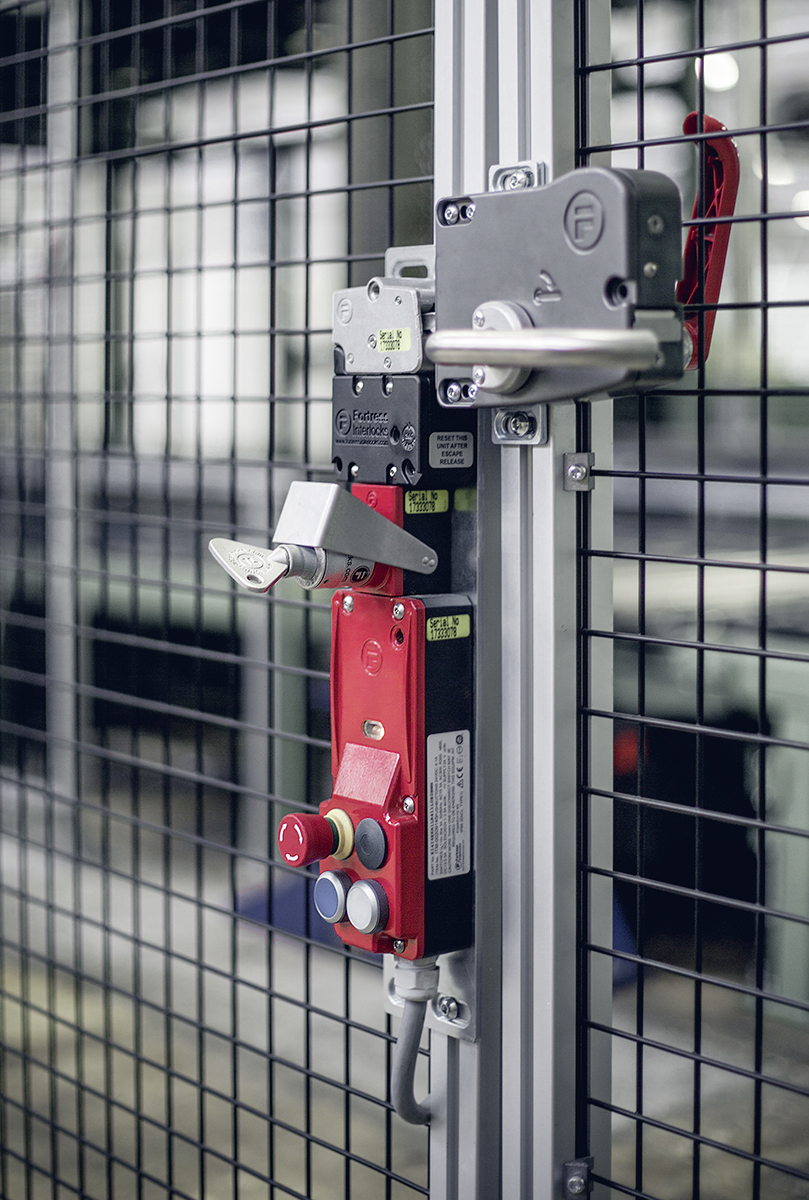

amGard pro

Modularer Sicherheitsschalter amGard pro mit Extracted Key Funktion und Schlüsseltransfersystem

Applikationsbeispiele und Produktdetails entdecken

tGard

Kombination aus elektrischem Sicherheitsschalter, Schlüsseltransfersystem und Bediensystem

Als elektrische Sicherheitszuhaltung verbindet tGard Sicherheit mit Bedienung, ganz individuell. Ob Signalleuchten für Statusmeldungen, Taster für Anforderung und Quittierung, Not-Halt-Taster oder Wahlschalter, tGard bietet die passenden Sicherheitsfunktionen und Bedienelemente. Einfach und schnell kann tGard installiert und Module ohne zusätzliche Montage-Platten oder Winkel direkt auf ebenen Flächen, Türen oder Aluminiumprofilen montiert werden. Im Vergleich zum mGard und amGardPro ist er die ideale Lösung für weniger robuste Anforderungen, wie z.B. im Lager- und Logistikbereich.

Weitere Details anzeigen

Ein kompaktes und äußerst robustes Metallgehäuse bietet Stabilität und Langlebigkeit
Mit dem Performance Level PLd lässt sich tGard auch als Schlüsseltransfersystem einsetzen
tGard lässt sich modular anpassen, entsprechend der Sicherheitsanforderungen an der Anlage
Verschiedene Sicherheitsfunktionen wie Stellungsüberwachung, Zuhaltung oder Schlüsseltransfersystem können ausgewählt und kombiniert werden.

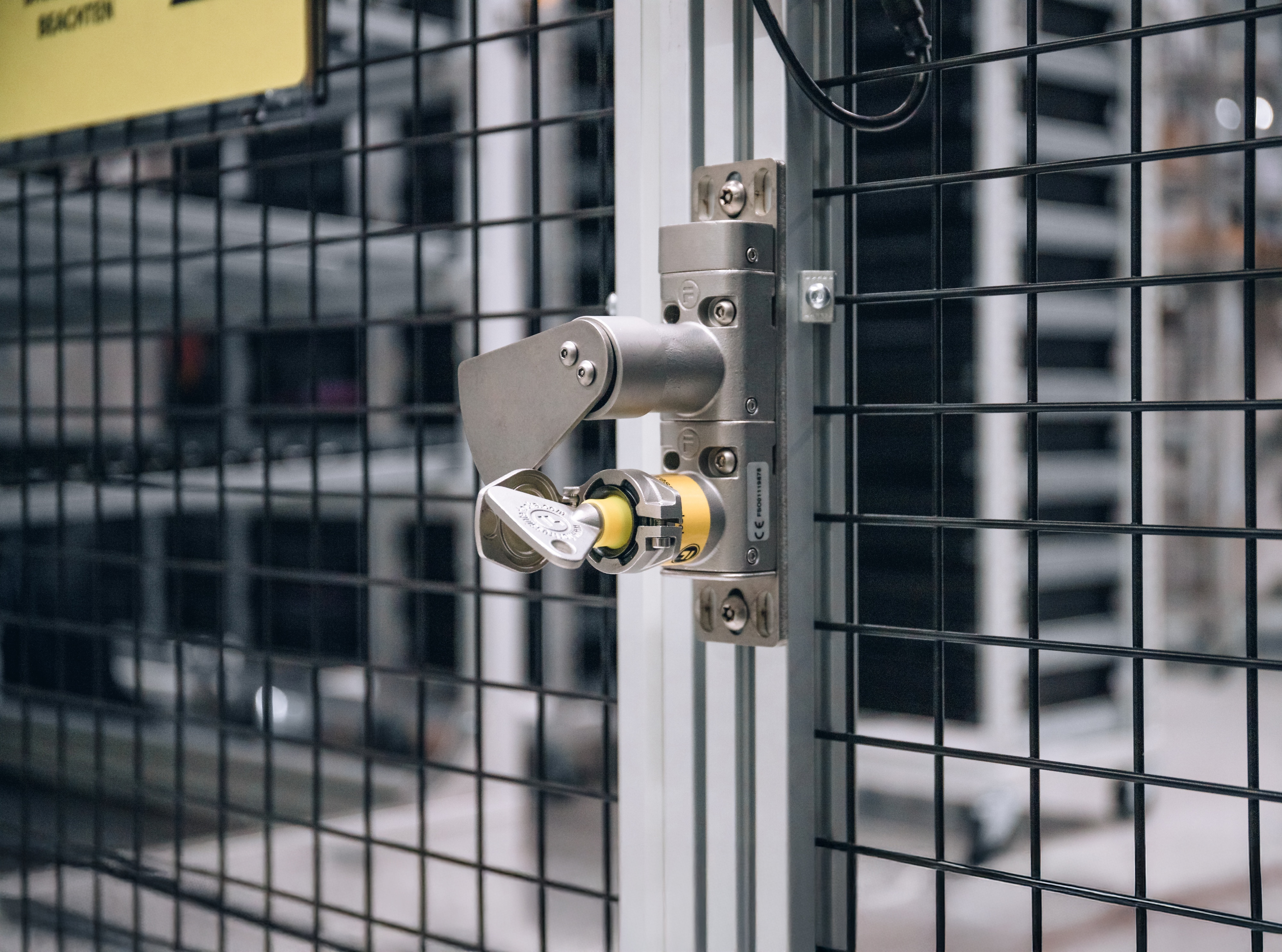

Osbourn

Einfach installierbarer retrofit Schlüsseltransfer

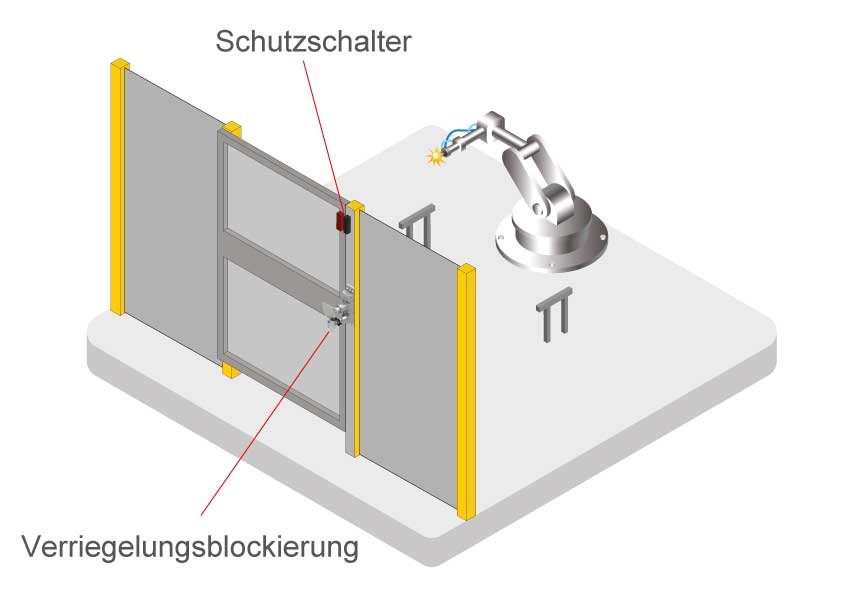

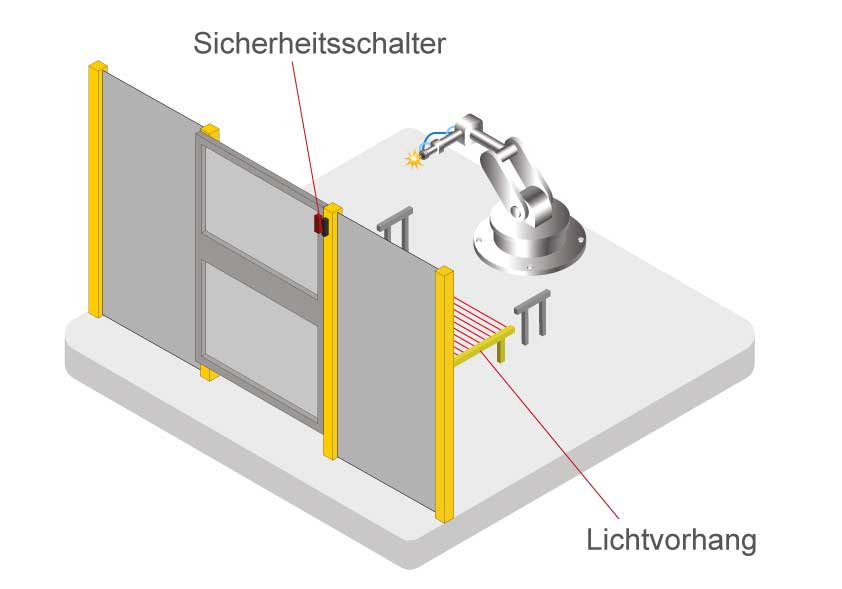

Die Osbourn Reihe von Fortress Interlocks ermöglicht das Nachrüsten von Sicherheitszuhaltungen und Sicherheitslichtvorhängen mit einen persönlichen Sicherheitsschlüssel und das rein mechanisch ohne zusätzliche Verdrahtung. Unsere Osbourn-Lösungen sind so konzipiert, dass sie in bestehende Systeme, in denen bereits Verriegelungen oder Lichtvorhänge installiert sind, nachgerüstet werden können, ohne dass eine Verkabelung oder Neuprogrammierung erforderlich ist. Wie bei allen Fortress-Produkten werden nur die robustesten Materialien verwendet und alle Produkte ausgiebig getestet, um Sie und Ihre Kollegen zu schützen.

Weitere Details anzeigen

Das Sortiment bietet die Sicherheit und den proaktiven Schutz vor unerwartetem Anlaufen von Maschinen
Die Produkte sind so konzipiert, dass sie leicht in ein bestehendes System nachgerüstet oder sogar einem Lichtvorhang hinzugefügt werden können.
Die Geräte sind kompatibel mit einer Vielzahl von Lichtvorhängen und beliebigen Verriegelungen an Schiebe- oder Drehtüren
Zudem verfügen sie über integrierte Montageplatten zur einfachen Montage.

Wussten Sie schon...?

…was der Unterschied zwischen einer Prozess- und Sicherheitszuhaltung ist?

… Wie der Einsatz von Schlüsseltransfersystemen nach DIN EN 415-10 vorgeschlagen wird?
